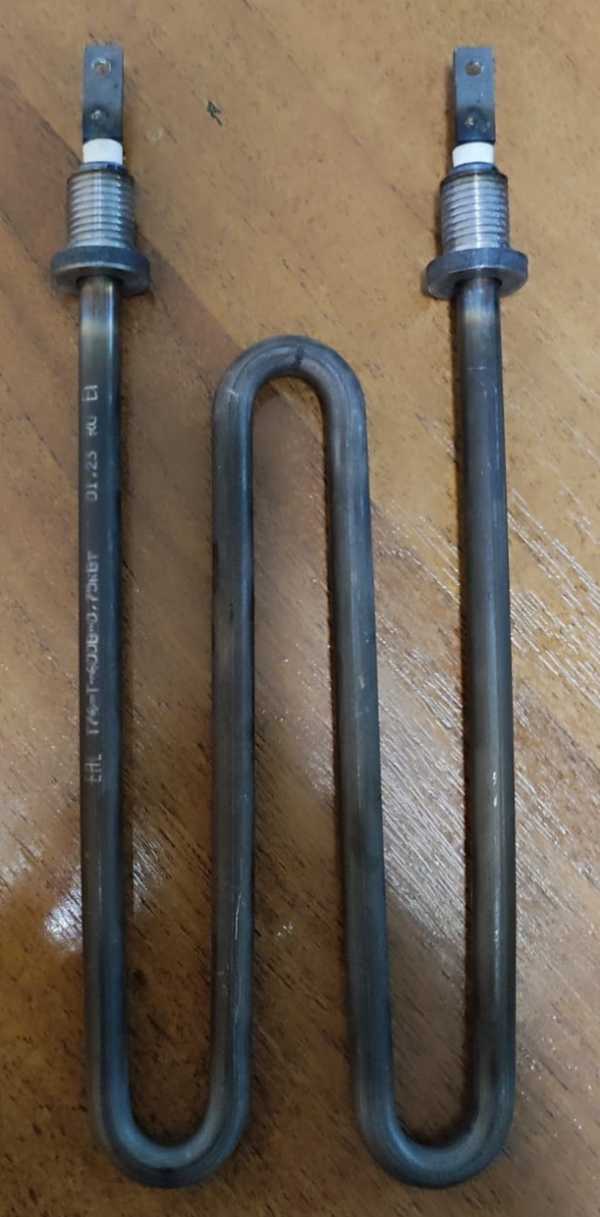

ТЭН Т74-Т, 400 В

Характеристики

Что известно и что нужно уточнить

Что известно о Т74-Т для подключения

Из названия каталога для ТЭН Т74-Т известны тип и напряжение 400 В. В названии мощность указана как 0,75 кВт, а приведённые расчётные варианты рассчитаны для 75 кВт. Поэтому до выбора схемы подключения нужно уточнить фактическую мощность по маркировке нагревателя или документации оборудования.

В названии не указаны длина, диаметр трубки, форма, крепление, материал оболочки и тип выводов. Напряжение 400 В само по себе не определяет эти параметры. Для подбора исполнения сообщите также рабочую среду: вода, воздух или масло. Она нужна, чтобы оценить тепловую нагрузку на оболочку Т74-Т.

Для трёхфазного подключения Т74-Т нужно знать число нагревательных ветвей и подтверждённый номинал. При соединении звездой мощности ветвей должны быть одинаковыми, иначе возникает перекос нагрузки по фазам. Схему звезда или схему треугольник нельзя выбрать только по обозначению Т74-Т и напряжению 400 В: требуется сверить фактическое исполнение нагревателя с подключением оборудования.

Варианты исполнения: расчёт для этого ТЭН

Что показывают расчёты для 75 кВт

Для варианта 75 кВт на 220 В вместо 400 В указаны ток 340,9 А и сопротивление спирали 0,6 Ом; в расчёте спираль пересчитывают, а размеры оставляют прежними. Этот расчётный номинал (75 кВт) отличается от мощности 0,75 кВт в названии карточки, поэтому перед применением варианта нужно уточнить, какая мощность фактически требуется.

Для мощности 37,5 кВт на 400 В расчётный ток составляет 93,8 А, а нагрузка на оболочку при той же длине изменяется в 0,5 раза. Для 112,5 кВт на 400 В указан ток 281,2 А, а нагрузка на оболочку при неизменной длине меняется в 1,5 раза. Эти различия важно учитывать при выборе мощности для Т74-Т: ток влияет на требования к цепи, а изменение нагрузки на оболочку требует проверки длины с учётом рабочей среды.

Все три варианта относятся к расчёту на 75 кВт, тогда как в названии карточки указана мощность 0,75 кВт. Прежде чем выбирать между 220 и 400 В или менять мощность, уточните фактический номинал для вашего ТЭН Т74-Т.

Как изменить исполнение ТЭН Т74-Т

Для Т74-Т в каталоге указаны 400 В и 0,75 кВт, но не приведены конструкция крепления, оболочки и выводов. По заказу можно задать нужное исполнение.

• Мощность и напряжение: в названии Т74-Т указаны 400 В и 0,75 кВт. По заказу задаём требуемое напряжение из доступного ряда 12, 24, 36, 48, 110, 220, 230, 380 и 400 В, а мощность - от 100 Вт; при изменении мощности или напряжения пересчитываем нагрузку на оболочку под рабочую среду и длину ТЭН.
• Крепление: в названии Т74-Т оно не обозначено. Если узел требует штуцер с гайкой, по заказу выбираем резьбу из доступных исполнений: метрическую М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 или трубную G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2; также можно задать фланец.
• Оболочка: для Т74-Т на 400 В материал в названии не указан. Под условия рабочей среды по заказу выбираем чёрную сталь, нержавеющие стали AISI 304, AISI 316 или 12Х18Н10Т, жаропрочную сталь, медь либо титан; для оболочки доступны покрытия цинком и фторопластом.
• Выводы: в каталожной записи Т74-Т их устройство не описано. Для подключения по заказу выбираем контактный стержень с резьбой М4, М5 или М6 и гайками либо провода в термостойкой изоляции.
• Форма и длина: геометрия Т74-Т в названии отсутствует. По заказу подбираем прямое, U-, W-, M- или Г-образное исполнение, скрепку, кольцо, спираль либо оребрённую форму под заданную установку.
• Для ТЭН Т74-Т также можно задать встроенный термовыключатель или термостат; необходимость этого элемента укажите при согласовании схемы управления нагревателем.

Где используют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в моечных машинах деталей для нагрева водно-щелочного раствора, которым очищают узлы двигателей и промышленного оборудования от СОЖ, нефтемасляных и механических загрязнений. Такой тип нагревателя встречается в котлах отопления пассажирских вагонов: он нагревает воду системы отопления при электрическом режиме, который работает параллельно угольной топке или как резерв. Эти примеры описывают процессы для подобных ТЭН, а не подтверждают совместимость конкретного Т74-Т на 400 В.

В ванне длительной пастеризации подобные нагреватели работают с водой рубашки, через стенку которой нагревается молоко. Их также применяют для подогрева жидкого противогололёдного реагента в баке поливомоечной машины и проточной воды в кипятильнике непрерывного действия. В термодымовой камере нагреватель используют при обработке продуктов горячим воздухом, дымом и паром. При выборе Т74-Т для такого процесса нужно отдельно учитывать рабочую среду, геометрию и подтверждённую мощность.

Что указать на эскизе Т74-Т

Для изготовления ТЭН Т74-Т с параметрами 400 В, 0,75 кВт эскиз должен описывать посадку, форму и подключение.

• Развёрнутую длину либо длину и форму после гибки, диаметр трубки.
• Форму ТЭН, радиус гиба и межосевое расстояние, если эти размеры предусмотрены конструкцией.
• Крепление: штуцер с резьбой и гайкой или фланец; укажите размеры посадочного места.
• Мощность 0,75 кВт и напряжение 400 В по названию, либо изменённые значения, если требуется другое исполнение.
• Рабочую среду: воду, воздух, в том числе с обдувом, или масло.
• Расположение и тип выводов; приложите маркировку старого ТЭН, его фото или данные оборудования.

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.

Заявка на расчёт

Другие ТЭНы по размерам и маркировке
