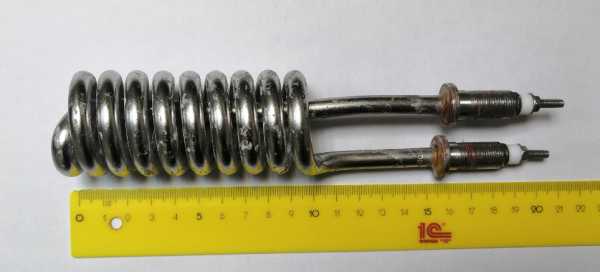

- Спиральный ТЭН из нержавеющей стали: 3 кВт, 220 В.
- Для повтора важны размеры спирали и её крепления.
- По заказу меняем форму, выводы, оболочку и способ крепления.
Паспорт Характеристики
Исходные данные Что уточнить для спирали 3 кВт
Есть в названии
- Мощность 3 кВт
- Напряжение 220 В
- Форма спиральная
- Материал оболочки нержавеющая сталь
Уточнить по старому ТЭН
- Развёрнутая длина
- Диаметр оболочки
- Крепление (штуцер, резьба)
- Выводы
- Среда
В названии указаны 3 кВт, 220 В, спиральная форма и оболочка из нержавеющей стали. Для повтора этих данных недостаточно: развёрнутая длина трубки, размеры согнутой спирали и крепление определяют, как ТЭН разместится в узле. Остальные параметры собраны в таблице рядом.
Исполнение Варианты исполнения спирального ТЭН 3 кВт
В исходном исполнении указаны 3 кВт и 220 В, спиральная форма и нержавеющая оболочка; по заказу меняем мощность, напряжение, форму и материал с учётом среды и нагрузки на оболочку. Крепление и выводы также можно выбрать под узел, а дополнительно установить термовыключатель или термостат.
Подключение ТЭН 3 кВт, 220 В в трёхфазной сети
Звезда
- На каждом ТЭНе: 220 В.
- Расчётный ток одного ТЭНа: 13,6 А.
- Для трёх одинаковых элементов в сети 380/220 В применяют схему звезда.
Треугольник
- На каждом элементе схемы будет 380 В.
- Для ТЭНа на 220 В такое подключение не подходит.
Расчётное сопротивление спирали в рабочем режиме составляет 16,1 Ом. При трёхфазном подключении по схеме звезда мощность ветвей должна быть одинаковой, иначе возникнет перекос нагрузки по фазам.
Расчёт по мощности и напряжению
Применение Где используют спиральные ТЭНы с нержавеющей оболочкой
- В химических реакторах и ёмкостях подобные ТЭНы нагревают реакционную массу или технологический раствор; при выборе учитывают контакт с агрессивной жидкостью. Исполнение 3 кВт, 220 В требует отдельной проверки по геометрии и условиям работы.
- В ламинаторе горячего ламинирования нагревают плёнку и листовой материал, проходящие между валами. Сопоставлять такую установку со спиралью 3 кВт нужно по форме и габаритам старого нагревателя.
- В электрическом самогонном аппарате ТЭН нагревает брагу в перегонном кубе. Для подбора спирального исполнения 220 В важны способ монтажа и расположение нагревателя внутри куба.
- В моечно-дезинфицирующей машине нагревают воду с моющим раствором для мойки, ополаскивания и тепловой дезинфекции лабораторной посуды или инструмента.
- В баке поливомоечной машины поддерживают температуру жидкого противогололёдного реагента. Для такого применения нужно сверить материал оболочки, конфигурацию спирали и штатное крепление.
- В моечной машине деталей нагревают водно-щелочной раствор, которым очищают узлы и агрегаты. Спиральный ТЭН 3 кВт, 220 В нельзя считать взаимозаменяемым без проверки размеров и среды.
Замеры Замеры старой спирали для ТЭН 3 кВт
- Сверьте маркировку старого ТЭН с исполнением 3 кВт, 220 В. На образце найдите её у контактного вывода или на крепёжной части.
- Определите развёрнутую длину трубки. Если измеряете уже согнутую спираль, отдельно запишите размеры её участков и общий контур: по одному габариту длину заготовки не восстановить.
- Замерьте диаметр трубки и расстояния между осями соседних участков спирали. Эти параметры задают расположение витков относительно корпуса и пространства для установки.
- Зафиксируйте тип крепления, резьбу штуцера или размеры фланца, а также положение выводов относительно спирали. Для ТЭН 3 кВт, 220 В приложите эскиз или снимок с линейкой и укажите модель оборудования.
Форма Форма спирали ТЭН 3 кВт на эскизе
У спирального ТЭН 3 кВт развёрнутая длина трубки не равна габаритам после гибки. Чтобы повторить контур, укажите на эскизе форму изгиба и соотнесите витки, выводы и крепёж с местом установки; по заказу форму можно изменить.
- Длину трубки в развёрнутом виде и диаметр оболочки.
- Габариты спирали после гибки, радиус изгибов и межосевые расстояния.
- Расположение выводов и крепления относительно витков.
- Вид спирали с двух сторон и размеры, ограничивающие её установку.
Заказ Данные для спирального ТЭН 3 кВт под ваш узел
- Рабочую среду для оболочки из нержавеющей стали: воду, масло, неподвижный воздух, воздух с обдувом или другую среду.
- Предпочтительное крепление: штуцер с гайкой или фланец. Для штуцера укажите резьбу, для фланца - присоединительные размеры.
- Исполнение выводов: контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции.
- Необходимость встроенного термовыключателя или термостата.
- Эскиз спирали и положение её выводов, если контур отличается от имеющегося образца.
Расчёт Другие исполнения этого ТЭН
Вопросы
Как подключить три таких ТЭНа к трём фазам?
Три ТЭНа по 3 кВт на 220 В подключают к сети 380/220 В по схеме звезда: на каждом будет 220 В. Расчётный ток одного элемента составляет 13,6 А, мощность ветвей должна быть одинаковой.
Почему сопротивление холодного ТЭН отличается от расчётного?
Для спирального ТЭН 3 кВт расчётное сопротивление 16,1 Ом относится к рабочему режиму. Значение сопротивления холодного элемента во входных данных не указано, поэтому прямое сравнение с ним невозможно.
Можно ли изменить форму или радиус гиба спирали 3 кВт?
Да, для ТЭН 3 кВт по заказу можно изменить форму и радиус гиба. На эскизе укажите размеры спирали после гибки и межосевые расстояния.
Можно ли изготовить спиральный ТЭН 3 кВт на другое напряжение?
Да. Для варианта 3 кВт на 380 В расчётный ток составляет 7,9 А, сопротивление спирали - 48,1 Ом; спираль пересчитывают, размеры остаются. Для 1,5 кВт на 220 В ток составляет 6,8 А, а при той же длине нагрузка на оболочку изменяется в 0,5 раза. Для 4,5 кВт на 220 В ток равен 20,5 А, нагрузка изменяется в 1,5 раза; длину проверяют под среду.
Какая удельная нагрузка у ТЭН 3 кВт и много ли это?
Для спирального ТЭН 3 кВт удельную нагрузку нельзя определить без длины нагреваемой части. При той же длине для варианта 1,5 кВт нагрузка изменится в 0,5 раза, а для 4,5 кВт - в 1,5 раза; длину проверяют с учётом среды.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
