Характеристики
| Маркировка | 180 D13/5,0 J 380 |
|---|---|
| Развёрнутая длина | 1800 мм |
| Длина контактного стержня в заделке | 125 мм (код D) |
| Диаметр оболочки | 13 мм |
| Мощность | 5 кВт |
| Напряжение | 380 В |
| Код среды | J: вода, слабые растворы кислот (pH 5–7) |
| Резьба штуцера | G1/2 |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1550 мм |
|---|---|
| Расчётный ток | 13,2 А |
| Расчётное сопротивление в рабочем режиме | 28,9 Ом |
| Удельная поверхностная мощность (по активной длине) | 7,9 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 15 Вт/см² |
| Запас до предела ГОСТ | 47 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что помогает не допустить раннего перегорания
Для водяного ТЭН важно, чтобы оболочка была погружена в воду при включении. В накопительном водонагревателе перед пуском открывают подачу холодной воды и ждут, пока из крана горячей воды не пойдёт ровная струя.
Накипь на оболочке мешает передаче тепла. Для подбора замены сверяйте маркировку старого нагревателя и его размеры. Такие ТЭН ставят в электрокотлы отопления ЭВАН и Zota; в справочнике приведены блочные исполнения на фланце или резьбовой муфте. Конкретные модели оборудования не указаны, поэтому совместимость проверяют по маркировке и размерам.
- Не включайте нагреватель, пока не убедились, что он погружён в воду.
- При замене учитывайте форму, крепление и параметры старого ТЭН.

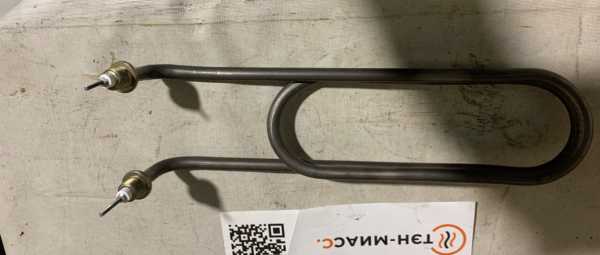

Как читать маркировку 180 D13/5,0 J 380
180 обозначает развёрнутую длину 1800 мм. D указывает на длину контактного стержня в заделке 125 мм, а 13 - на диаметр оболочки 13 мм.
5,0 - мощность 5 кВт, 380 - напряжение 380 В. Код J означает воду и слабые растворы кислот с pH 5–7. Резьба штуцера указана отдельно: G1/2.
Почему материал оболочки важен для работы в воде
Для среды с кодом J в расчёте по ГОСТ 13268-88 рекомендована оболочка из нержавеющей стали. Маркировка этого ТЭН не указывает материал оболочки, поэтому подтвердить его только по обозначению нельзя.
При подборе замены материал нужно сверять отдельно с условиями работы и данными старого нагревателя.
Что показывают расчёт тока и удельной мощности
Расчёт по ГОСТ 13268-88 даёт активную длину 1550 мм и ток 13,2 А. Ток используют как исходный параметр при выборе автомата и сечения провода; окончательный выбор требует учёта условий установки.
Расчётное сопротивление в рабочем режиме составляет 28,9 Ом. Удельная поверхностная мощность по активной длине - 7,9 Вт/см² при пределе для среды 15 Вт/см². Запас до предела ГОСТ составляет 47 %.
Накипь и сухое включение: что учитывать
Накипь образуется на оболочке ТЭН и стенках бака. Магниевый анод не предотвращает её появление, но при реакции с карбонатами образует более мягкие и рыхлые соли, которые легче удалить механически.
В накопительных водонагревателях встречается сухой ТЭН: он находится в керамической колбе и не контактирует с водой напрямую. Это конструкция другого типа, а не характеристика данного ТЭН.
- Перед включением водяного ТЭН убедитесь, что он находится в воде.
- Не переносите характеристики сухого ТЭН на нагреватель с оболочкой, контактирующей с водой.
Какие данные подготовить для подбора замены
Если маркировка не читается, для подбора можно использовать чертёж, эскиз или образец старого нагревателя. Для резьбового ТЭН также важны тип крепления и параметры штуцера.
- Маркировка со старого ТЭН или фото нагревателя.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и рабочая среда.
- Тип крепления, резьба или фланец, межосевое расстояние.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию можно сверить маркировку, длину, диаметр, мощность, напряжение и резьбу, но этого недостаточно, чтобы подтвердить совместимость с конкретной моделью. В справочнике указаны электрокотлы отопления ЭВАН и Zota, без конкретных моделей; подбирайте нагреватель по размерам и маркировке старого ТЭН.
Можно ли подобрать ТЭН по старому образцу без маркировки?
Да, для подбора можно использовать образец, чертёж или эскиз. Нужны длина и форма, диаметр трубки, мощность, напряжение, среда и данные крепления.
Можно ли использовать этот ТЭН в воздухе или масле?
Маркировка J указывает на воду и слабые растворы кислот с pH 5–7. По ней нельзя подтвердить применение в воздухе или масле.
Как проверить старый ТЭН перед подбором замены?
Для подбора сверьте маркировку, размеры, мощность, напряжение и крепление. Если маркировка неразборчива, приложите фото или сам нагреватель.
Что прислать для расчёта?
Пришлите маркировку или фото старого ТЭН, длину и форму, диаметр трубки, мощность, напряжение, рабочую среду и данные крепления. Укажите модель оборудования, если она известна.
Что означает обозначение J в маркировке водяного ТЭН?
Код J означает воду и слабые растворы кислот с pH 5–7. В этом обозначении также указаны мощность 5 кВт и напряжение 380 В.
