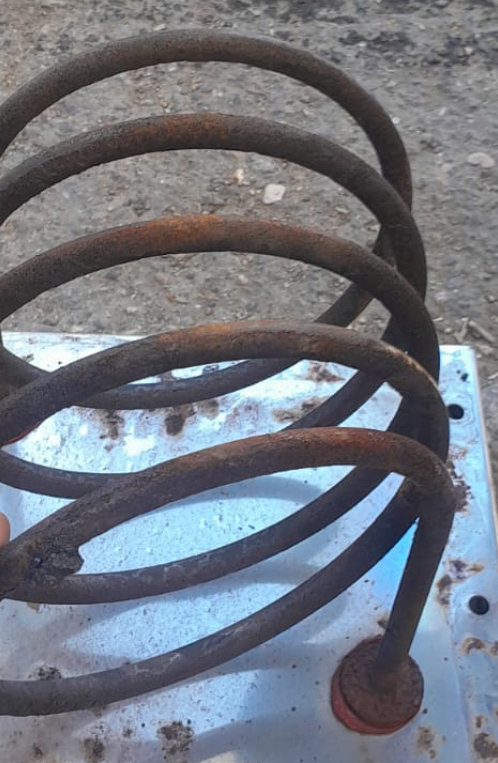

ТЭН в форме спирали мощностью 2 кВт

Характеристики

Где стоит такой нагреватель

Спираль 2 кВт в узле пресс-формы: сравните форму и посадку

При подборе нагревателя для пресс-формы важно понять, совпадает ли геометрия спирали с каналом в теле формы. У товара в этой карточке подтверждены спиральная форма и мощность 2 кВт, тогда как в описании оборудования для каналов приведены угловые ТЭНУ с цилиндрическим корпусом из нержавеющей стали и кубической втулкой 12х12х12 мм. Это разные описания исполнения: не следует считать спиральный ТЭН прямой заменой угловому только по назначению или мощности. Сверьте траекторию изгиба, габариты после гибки, положение выводов и способ фиксации. Для оценки контекста в справочнике можно встретить обозначения «Патронный нагреватель (ТЭНП) Ø6-25 мм, L 40-3500 мм», «Патронный ТЭН (общий тип)» и «Патент RU2630119C2, подогрев пресс-формы». Они относятся к отдельным типам и решениям для нагрева форм, а не подтверждают совместимость с этой спиралью 2 кВт. При проверке старого нагревателя учитывайте также возможные причины отказа: превышение удельной мощности относительно рабочей температуры и механические повреждения во время частой разборки формы. Если требуется изменить исполнение, форму спирали и мощность согласуют с геометрией канала и рабочей средой.

Проверка спирального ТЭН 2 кВт перед установкой

Сопоставляйте новый элемент с тем, который стоял в узле: для спирального ТЭН мощностью 2 кВт критичны не только номинальная мощность, но и изгиб, посадка и расположение контактов.

• До снятия зафиксируйте положение спирали и её выводов на фото. Обесточьте оборудование согласно его штатной процедуре и дайте узлу остыть, затем извлеките старый ТЭН так, чтобы не деформировать изгиб и не повредить контакты.
• Измерьте развёрнутую длину либо габариты элемента после гибки, диаметр трубки и радиус изгиба. Для спирали с мощностью 2 кВт эти данные позволяют оценить, проходит ли элемент в канал и не будет ли упираться в его стенки.
• Отметьте расположение выводов, тип крепления и посадочные размеры. Если в конструкции применены штуцер с гайкой или фланец, укажите их параметры; для исполнения без крепления отдельно опишите, как фиксируется нагреватель в узле.
• Сверьте электрические данные по маркировке старого ТЭН или документации оборудования. Мощность рассматриваемого товара составляет 2 кВт, но напряжение в названии не указано, поэтому его нужно подтвердить отдельно, а не выводить из значения мощности.
• Подберите форму спирали под канал и крепление под посадочное место. Если стандартное исполнение не совпадает с геометрией узла, задайте требуемую форму и размеры при заказе; по этому описанию можно подготовить тэн по размерам оборудования.
• После установки проверьте, что спираль не перекошена, не касается стенок канала там, где это не предусмотрено конструкцией, а выводы не зажаты и не натянуты. Перед рабочим запуском сверьте монтаж и подключение с документацией конкретного оборудования.

Как изменить исполнение спирали мощностью 2 кВт

В карточке указаны спиральная форма и мощность 2 кВт. По заказу можно согласовать геометрию, крепление и материалы, чтобы изготовленный трубчатый электронагреватель соответствовал посадочному месту и условиям работы.

• Сейчас форма спиральная → по заказу можем выполнить прямое, U-, W-, M- или Г-образное исполнение, форму «скрепка», кольцо, оребрённый вариант либо форму по эскизу. Для заказной спирали задают развёрнутую длину, габариты после гибки, радиус и межосевое расстояние.
• Сейчас мощность 2 кВт → доступны варианты от 100 Вт, напряжения 12, 24, 36, 48, 110, 220, 230, 380 и 400 В. При изменении мощности нужно учитывать нагрузку на оболочку и рабочую среду; поэтому вариант с прежней геометрией рассчитывают под заданные условия, а не выбирают только по совпадению размеров.
• Крепление товара в названии не указано → по заказу можем выполнить штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28, либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; также доступен фланец. При заказе укажите размеры посадочного места и требуемое положение крепления.
• Материал оболочки и тип выводов в названии не заданы → по заказу можем использовать чёрную сталь, нержавеющую сталь, медь, AISI 304, AISI 316, 12Х18Н10Т, жаропрочную сталь или титан, а также нанести цинковое или фторопластовое покрытие. Для контактов доступны стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции; вариант выбирают с учётом подключения спирали 2 кВт.
• Встроенные устройства управления в названии не указаны → по заказу можно добавить термовыключатель или термостат. Если меняются сразу несколько параметров, укажите их вместе: форма спирали, мощность 2 кВт или её новое значение, напряжение, материал оболочки и способ крепления должны рассматриваться как одно исполнение.

В каких процессах используют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в битумоплавильных установках и битумоварочных котлах для разогрева битума, мастик и герметиков. В путевых подогревателях нефти и резервуарах нефтепродуктов нагрев используют для снижения вязкости нефти и мазута; в маслоочистительных и вакуумных установках подогревают трансформаторное или турбинное масло перед сушкой и фильтрацией. Спираль мощностью 2 кВт можно рассматривать как исходный вариант для подбора под конкретный процесс, но требуемые напряжение, материал оболочки и геометрию нужно задавать отдельно.

Подобные нагреватели также применяют в темперирующих машинах для расплавленного шоколада, клеевых ваннах кромкооблицовочных станков для расплавления клея и профессиональных фритюрницах для нагрева масла или жира. Для заказного исполнения спирали 2 кВт можно согласовать подходящую форму, материал оболочки, крепление и выводы из доступных вариантов. Само совпадение мощности не доказывает, что этот товар подходит к конкретной установке: сопоставьте параметры среды и конструкции узла.

Какие сведения нужны для спирали 2 кВт

Для подбора спирального ТЭН мощностью 2 кВт пришлите модель оборудования и фото старого нагревателя. На снимке должны быть видны изгиб спирали, место установки и выводы; маркировку лучше сфотографировать отдельно, если она сохранилась.

Укажите развёрнутую длину либо габариты после гибки, диаметр трубки, форму и радиус изгиба. Для пресс-формы добавьте описание канала и посадочного места, чтобы можно было сопоставить их с конфигурацией спирали. Если известен тип крепления, сообщите резьбу или размеры фланца; при необходимости укажите межосевое расстояние.

Мощность этой карточки составляет 2 кВт, но напряжение, материал оболочки, крепление и тип выводов по названию не определяются. Запишите электрические параметры старого элемента или оборудования и опишите рабочую среду. Если нужен другой вариант, укажите, что требуется изменить: форму спирали, мощность, напряжение, крепление, оболочку или подключение. Так будет понятнее, можно ли повторить имеющееся исполнение или требуется изменить его по эскизу.

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
