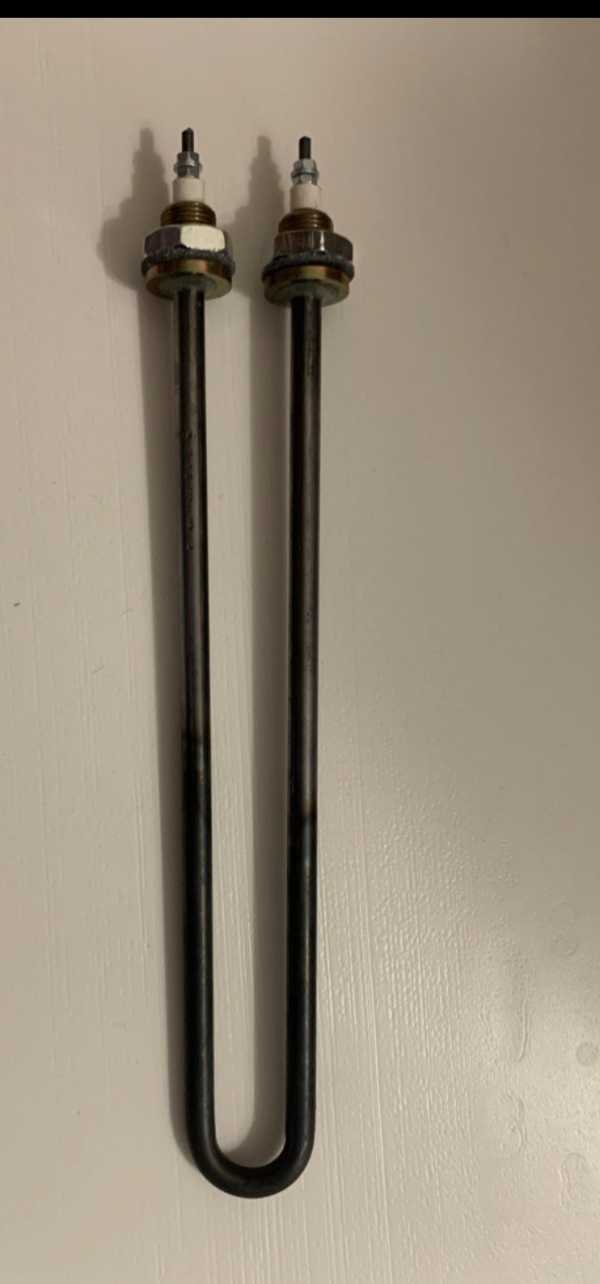

Характеристики
| Маркировка | 65 А10/1,0 Р 220 |
|---|---|
| Развёрнутая длина | 650 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 10 мм |
| Мощность | 1 кВт |
| Напряжение | 220 В |
| Код среды | P: вода, слабые растворы щелочей (pH 7–9) |
| Форма по эскизу | Ф2 |
| Радиус гиба | R12 |
Маркировка по частям
| Часть | Что означает | Значение |
|---|---|---|
| 65 | развёрнутая длина | 650 мм |
| A | длина контактного стержня в заделке | 40 мм |
| 10 | диаметр оболочки | 10 мм |
| 1 | мощность | 1 кВт |
| P | среда | вода, слабые растворы щелочей (pH 7–9) |
| 220 | напряжение | 220 В |
Что задают параметры ТЭНа 65 А10/1,0
В маркировке 65 А10/1,0 Р 220 собраны параметры конкретного исполнения: длина 650 мм, оболочка диаметром 10 мм, мощность 1 кВт и напряжение 220 В. Для этой модели код P означает воду и слабые растворы щелочей с pH 7–9. Нагрузка на оболочку зависит от активной длины, а она связана с холодными зонами и длиной контактного стержня.
- При стержне длиной 40 мм в заделке расчётная активная часть равна 570 мм: из общей развёрнутой длины 650 мм вычитаются две холодные зоны.
- Для параметров 1 кВт и 220 В расчётный ток составляет 4,5 А, сопротивление в рабочем режиме - 48,4 Ом.
- Для активного участка 570 мм и оболочки диаметром 10 мм расчётная удельная поверхностная мощность составляет 5,58 Вт/см². Предел для среды, заданной кодом P, по ГОСТ 13268-88 равен 15 Вт/см²; запас до него - 63 %.
- Форма Ф2 и радиус R12 описывают изгиб именно этого ТЭНа. При подборе замены их сверяют с длиной 650 мм и диаметром оболочки 10 мм.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 570 мм |
|---|---|
| Расчётный ток | 4,5 А |
| Расчётное сопротивление в рабочем режиме | 48,4 Ом |
| Удельная поверхностная мощность (по активной длине) | 5,58 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 15 Вт/см² |
| Запас до предела ГОСТ | 63 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Стержень 65 мм (код B) вместо 40 мм | при той же развёрнутой длине 650 мм активная часть станет 520 мм, удельная нагрузка 6,12 Вт/см² |
| Мощность 0,8 кВт на той же длине | удельная нагрузка 4,47 Вт/см² при пределе 15 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
| Оболочка для воды | медь, нержавеющая AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды AISI 316 или титан |
| 1 кВт на 380 В вместо 220 В | ток 2,6 А, сопротивление спирали 144,4 Ом; спираль пересчитываем, размеры остаются |
| Мощность 1,2 кВт на той же длине | удельная нагрузка 6,7 Вт/см² при пределе 15 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
Как изменить исполнение с формой Ф2
Базовый вариант 65 А10/1,0 имеет развёрнутую длину 650 мм, форму Ф2, радиус R12, стержень в заделке длиной 40 мм, мощность 1 кВт и напряжение 220 В. По заказу можно изменить отдельные параметры, сохранив остальные значения.
- В исходной конструкции стержень длиной 40 мм входит в заделку. Если для формы Ф2 нужен более длинный контактный участок, доступны исполнения 65 мм (код B), 100 мм (код C), 125 мм (код D), 160 мм (код E), 250 мм (код F), 400 мм (код G) и 630 мм (код H). На концах можно задать резьбу М4, М5 или М6 с гайками и шайбами либо провода в термостойкой изоляции.
- В обозначении текущего крепления указано ШМ18×1,5. По заказу для ТЭНа длиной 650 мм можно выбрать штуцер с гайкой и другой резьбой: метрической М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28; из трубных доступны G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2. Также выполняем крепление на фланце.
- Маркировка 65 А10/1,0 не задаёт материал оболочки диаметром 10 мм. Для водной среды по заказу можно выполнить медный ТЭН либо оболочку из нержавеющей стали AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды предусмотрены AISI 316 и титан.
- Вместо исходных 1 кВт и 220 В можно задать другую мощность и напряжение. Доступны напряжения 12, 24, 36, 48, 110, 220, 230, 380 и 400 В; если сохраняются длина 650 мм и диаметр 10 мм, удельную нагрузку пересчитывают под заявленную среду.
- Для исходной геометрии заданы форма Ф2 и радиус R12. По заказу можно выбрать прямую, U-, W-, M- или Г-образную форму, скрепку, кольцо, спираль, оребрённый вариант либо исполнение по эскизу; также доступны встроенный термовыключатель или термостат.
Как меняются расчётные параметры
Для ТЭНа с развёрнутой длиной 650 мм переход со стержня 40 мм на 65 мм сокращает активную часть с 570 до 520 мм. При сохранении мощности 1 кВт и оболочки диаметром 10 мм удельная нагрузка вырастет с 5,58 до 6,12 Вт/см². Поэтому изменение длины контактного стержня влияет на расчёт именно этого исполнения, а не только на подключение.
Если оставить длину 650 мм, но задать мощность 0,8 кВт, расчётная удельная нагрузка будет 4,47 Вт/см². При мощности 1,2 кВт она составит 6,7 Вт/см². В обоих случаях значения укладываются в предел 15 Вт/см² по ГОСТ 13268-88 для среды, обозначенной кодом P. Эти расчёты относятся к указанной геометрии и не переносятся на ТЭН другой длины или формы.
Для варианта 1 кВт на 380 В расчётные ток и сопротивление спирали составляют 2,6 А и 144,4 Ом. Геометрические размеры сохраняются, но электрическую часть пересчитывают. Так изменение напряжения отражается на нагревателе 65 А10/1,0, а не просто добавляется к его маркировке.
Где применяют подобные водяные ТЭН
Подобные трубчатые ТЭН применяют в накопительных водонагревателях прямого нагрева и стиральных машинах. В бойлерах они нагревают воду для ГВС, а в стиральных машинах - воду с моющими средствами в баке барабана. Водяные лабораторные бани используют для термостатирования проб, нагрева реактивов и инкубации пробирок и колб. У модели 65 А10/1,0 параметры среды обозначены кодом P, а мощность составляет 1 кВт.
Трубчатые нагреватели также встречаются в напольных паровых стерилизаторах, настольных автоклавах и автоклавах-деструкторах медицинских отходов. В таких установках воду превращают в пар для стерилизации инструментов, лабораторной посуды, питательных сред или отходов. Для сравнения с ТЭНом 65 А10/1,0 сверяют не только назначение оборудования, но и его требования к длине 650 мм, диаметру 10 мм, форме Ф2 и радиусу R12.
Оболочка 10 мм: материал выбирают по воде
Для исполнения 65 А10/1,0 Р 220 материал оболочки диаметром 10 мм в каталожном обозначении не приведён. По ГОСТ 13268-88 для воды и слабых растворов щелочей при условиях нагрева или кипячения рекомендуется углеродистая сталь. Эта рекомендация относится к среде, соответствующей коду P, и сама по себе не определяет материал данного изделия.
Если требуется медный ТЭН, по заказу можно выбрать медь; для воды также доступны нержавеющие стали AISI 304 и 12Х18Н10Т. При жёсткой или солёной воде для оболочки этого нагревателя предусмотрены AISI 316 или титан. Чтобы выбор соответствовал условиям работы, при заказе указывают состав среды, а не только мощность 1 кВт и напряжение 220 В.
Расчёт 5,58 Вт/см² получен для активной длины 570 мм при развёрнутой длине 650 мм. Если изменяются состав воды, материал оболочки или геометрия Ф2 с радиусом R12, исходные условия нужно оценивать заново. При водяном нагреве также учитывают возможную накипь на ТЭНе: она меняет условия теплоотдачи и может повлиять на выбор исполнения.
Что сообщить для заказа исполнения 65 А10/1,0
Для подбора ТЭНа по маркировке передайте обозначение 65 А10/1,0 Р 220 ф.2 R12 ШМ18×1,5 и отметьте, какие параметры нужно оставить без изменений. Так можно отдельно согласовать геометрию, электрические данные, материал оболочки и крепление.
- Маркировку со старого ТЭН, включая обозначение ШМ18×1,5, если оно нанесено.
- Развёрнутую длину 650 мм, диаметр оболочки 10 мм, форму Ф2 и радиус гиба R12 либо требуемые изменения.
- Мощность 1 кВт и напряжение 220 В; если нужны другие значения, укажите их отдельно.
- Среду: для кода P это вода и слабые растворы щелочей с pH 7–9; при другом составе воды сообщите его.
- Требования к креплению и выводам: резьбу, фланец или штуцер, длину контактного стержня и вариант окончания.
- Модель оборудования или фото старого ТЭН для сверки геометрии и расположения крепления.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать ТЭН 65 А10/1,0 с другой резьбой или креплением?
Да. Текущее обозначение содержит ШМ18×1,5; для исполнения длиной 650 мм можно заказать другой предусмотренный вариант резьбы или фланец. Укажите требуемое крепление при заказе.
Можно ли изменить выводы или длину контактного стержня?
Да. В базовом исполнении стержень в заделке имеет длину 40 мм, код A; доступны варианты от 65 до 630 мм. Для ТЭНа диаметром 10 мм расположение стержня учитывают относительно участка изгиба.
Можно ли поменять мощность или напряжение, оставив размеры?
Можно задать другие значения, но расчёт выполняют заново. Например, для 1 кВт на 380 В у ТЭНа 65 А10/1,0 расчётные ток и сопротивление спирали равны 2,6 А и 144,4 Ом, размеры остаются прежними.
Можно ли заказать ТЭН по образцу без маркировки?
Да, можно передать старый нагреватель или его фотографию. Чтобы сопоставить его с исполнением 65 А10/1,0, понадобятся данные о длине 650 мм, диаметре 10 мм, форме Ф2, мощности и напряжении.
Можно ли использовать этот ТЭН в другой среде?
Код P в обозначении 65 А10/1,0 относится к воде и слабым растворам щелочей с pH 7–9. Для другой среды нужно проверить материал оболочки диаметром 10 мм и нагрузку, которая в исходном расчёте составляет 5,58 Вт/см².
Подойдёт ли ТЭН 65 А10/1,0 к моему оборудованию?
Совместимость проверяют по требованиям оборудования и геометрии нагревателя. Сопоставьте длину 650 мм, диаметр 10 мм, форму Ф2, радиус R12, крепление ШМ18×1,5, мощность 1 кВт и напряжение 220 В.
