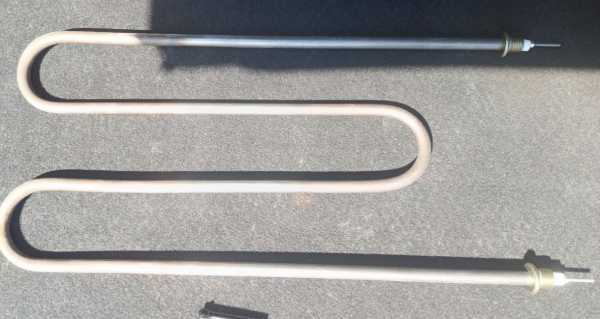

TЭН200A13/3,0т220фе4 L-580 MO-260 ШЦ G1/2

Характеристики

Маркировка по частям

Что показывает маркировка этого ТЭН

Обозначение 200A13/3,0т220 связывает геометрию нагревателя с его электрическими параметрами и средой: развёрнутая длина составляет 2000 мм, диаметр оболочки - 13 мм, мощность - 3 кВт, напряжение - 220 В, код среды - T. При такой длине расчётная активная часть равна 1920 мм. На ней удельная поверхностная мощность составляет 3,83 Вт/см², то есть на 23 % ниже предела 5 Вт/см² для этой среды по ГОСТ 13268-88. Поэтому оценивать вариант нужно именно для неподвижного воздуха и газов выше 450 °C, а не переносить этот предел на другую среду. Для кода T рекомендуемая стандартом оболочка - нержавеющая жаропрочная сталь; материал конкретного экземпляра в каталожном названии не обозначен. Расчётные электрические параметры исполнения 3 кВт, 220 В: ток 13,6 А и сопротивление в рабочем режиме 16,1 Ом.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Какие параметры этого ТЭН можно изменить

В базовом исполнении заданы штуцер G1/2, контактный стержень длиной 40 мм, мощность 3 кВт, напряжение 220 В и развёрнутая длина 2000 мм. Если замене нужны другие посадка, выводы или нагрузка, тэн на заказ можно выполнить в следующих вариантах:

• Штуцер G1/2 на этом ТЭН можно заменить на метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28. Для других посадочных мест доступны G1, G1 1/4, G1 1/2, G2, G2 1/2 либо фланец под бак.
• Для базового контактного стержня 40 мм предусмотрены другие длины: 65 мм (код B), 100 мм (C), 125 мм (D), 160 мм (E), 250 мм (F), 400 мм (G) и 630 мм (H). Концы можно выполнить с резьбой М4, М5 или М6, гайками и шайбами либо вывести проводом в термостойкой изоляции.
• Код T указывает, что ТЭН рассчитан на неподвижный воздух и газы выше 450 °C. Для такого режима стандарт рекомендует нержавеющую жаропрочную сталь; по заказу для воздуха также доступны чёрная сталь при умеренной температуре оболочки и нержавеющая или жаропрочная сталь при высокой.
• При сохранении длины 2000 мм и диаметра 13 мм мощность 3 кВт можно изменить, начиная от 100 Вт; доступны напряжения 12, 24, 36, 48, 110, 220, 230, 380 и 400 В. При изменённой мощности пересчитываем удельную нагрузку именно для заданной среды.
• Развёрнутую длину 2000 мм можно выполнить в прямой форме, U, W, M, Г-образной, в виде скрепки, кольца, спирали или оребрённого элемента. Для этого исполнения по заказу также можно добавить встроенный термовыключатель или термостат; оребрение доступно для варианта работы с воздухом с обдувом.

Как меняются расчёты при другой мощности и напряжении

Для этого ТЭН расчёт сопоставляет несколько мощностей на той же длине и с тем же диаметром оболочки. При мощности 2,2 кВт удельная нагрузка равна 2,81 Вт/см², а при 3,8 кВт - 4,85 Вт/см². Оба значения ниже предела 5 Вт/см², указанного для среды T по ГОСТ 13268-88. Вариант 2,2 кВт оставляет больший запас до предела, а 3,8 кВт подходит ближе к нему. Это сравнение относится к неподвижному воздуху и газам выше 450 °C и к расчёту на той же длине; для иной среды вывод нужно пересмотреть.

Изменение длины контактного стержня тоже влияет на расчётную активную часть. В базовом варианте стержень 40 мм, а активная длина при развёрнутой длине 2000 мм равна 1920 мм. Если задать стержень 65 мм (код B), активная часть при той же общей длине составит 1870 мм, удельная нагрузка будет 3,93 Вт/см². Она также остаётся ниже предела 5 Вт/см², но отличается от значения для исходного стержня. Поэтому изменение вывода и изменение мощности нельзя считать независимыми, когда проверяется нагрузка на оболочку.

При сохранении мощности 3 кВт переход с 220 на 380 В требует пересчёта спирали. Для варианта 380 В расчётный ток равен 7,9 А, сопротивление спирали - 48,1 Ом, а габариты остаются прежними. Если ТЭН на 220 В включают групповым комплектом в трёхфазную сеть 380/220 В, по общим данным для такого подключения используют схему «звезда», где на элемент подают напряжение между фазой и нейтралью. Это не то же самое, что исполнение одного ТЭН на 380 В.

Где применяют подобные ТЭН для воздуха

Подобные трубчатые ТЭН применяют в сушильных камерах для древесины: нагретый воздух используется для камерной сушки пиломатериалов до эксплуатационной влажности перед изготовлением мебели и погонажных изделий. В бытовых и фермерских инкубаторах похожие нагреватели поддерживают температуру воздуха внутри корпуса, который перемешивается вентилятором. В настенных электроконвекторах подобный тип нагревателя используют для основного или дополнительного конвективного обогрева помещений.

В сухожаровых шкафах-стерилизаторах горячий воздух служит для обработки маникюрного, педикюрного и ветеринарного инструмента. В подовых печах нагревается камера с жаропрочным подом, на котором выпекают пиццу и лепёшки. В электрических воздушно-тепловых завесах нагреватель подогревает поток, разделяющий зоны с разной температурой у дверей и ворот. У рассматриваемого ТЭН заданы код T, мощность 3 кВт, напряжение 220 В, оболочка 13 мм и крепление G1/2; эти параметры сами по себе не подтверждают его установку в перечисленное оборудование.

Как читать код среды и нагрузку по ГОСТ

В маркировке 200A13/3,0т220 буква T указывает на неподвижный воздух и газы выше 450 °C. Для этого кода расчётная удельная мощность данного исполнения - 3,83 Вт/см² при пределе 5 Вт/см² по ГОСТ 13268-88. При замене важно сопоставить код среды с фактическим режимом, а не ориентироваться только на одинаковые мощность и габаритную длину.

• Код T относится к неподвижному воздуху и газам выше 450 °C; предел удельной поверхностной мощности для среды - 5 Вт/см².
• Для T стандарт рекомендует нержавеющую жаропрочную сталь. Если материал оболочки важен при подборе замены, его нужно уточнить отдельно: в названии этой модели он не указан.
• Код A в обозначении соответствует контактному стержню длиной 40 мм; для этого исполнения также задан штуцер G1/2.
• При мощности 3 кВт и активной длине 1920 мм расчётная нагрузка равна 3,83 Вт/см²; запас до предела ГОСТ составляет 23 %.
• При стержне 65 мм активная часть на общей длине 2000 мм равна 1870 мм, а удельная нагрузка - 3,93 Вт/см². Значение остаётся ниже предела для среды T.

Что сообщить для замены именно этого нагревателя

Для изготовления тэн по размерам рассматриваемого исполнения укажите маркировку 200A13/3,0т220, развёрнутую длину 2000 мм, диаметр оболочки 13 мм, мощность 3 кВт и напряжение 220 В. Отдельно подтвердите контактный стержень 40 мм, резьбу штуцера G1/2 и среду: неподвижный воздух или газы выше 450 °C. Если маркировка старого ТЭН отсутствует, нужны длина и форма после гибки, данные о креплении, фото нагревателя и модель оборудования. Так можно сопоставить посадочные размеры с исходными параметрами, а не выбирать исполнение только по мощности.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
