Трубчатый электронагреватель-170 60 А 13/2.55 О 5.5ВТ/СМ2 220В 8

Характеристики

Что известно и что нужно уточнить

Сверьте маркировку с геометрией старого ТЭН

В каталоге товар обозначен как «Трубчатый электронагреватель-170 60 А 13/2.55 О 5.5ВТ/СМ2 220В 8». Из этой строки можно точно перенести в запрос напряжение 220 В и удельную поверхностную мощность 5.5 Вт/см². Остальные фрагменты - 170, 60 А, 13/2.55, О и 8 - также следует записывать без изменений, но не трактовать как длину, диаметр, материал или тип крепления без документации на конкретное обозначение.

Для замены измерьте диаметр трубки и развёрнутую длину нагревательной части. Если старый ТЭН изогнут, зафиксируйте не только общую длину, но и форму: длину участков, радиусы изгиба и межосевое расстояние там, где оно влияет на установку. Укажите, каким участком нагреватель входит в рабочую зону, а какие части остаются снаружи. Это позволит сопоставить геометрию с обозначением 13/2.55, не принимая его за готовый размер.

Диаметр оболочки сверяют именно по трубке, а не по штуцеру или фланцу. В ГОСТ 13268-88 приведён ряд диаметров 6,5; 8,0; 8,5; 9,5; 10,0; 13,0 и 16,0 мм. Если измерение показывает 13 мм, это значение можно сравнить с соответствующей строкой стандартного ряда; само наличие фрагмента 13/2.55 в названии ещё не подтверждает, что оболочка этого товара имеет диаметр 13 мм. У стандарта для диаметров до 10 мм указано отклонение +0,3/−0,1 мм, для 13 и 16 мм - +0,4/−0,2 мм.

Отдельно опишите крепление и электрическое подключение: есть ли штуцер с гайкой или фланец, как расположены выводы, какова длина контактного стержня или холодной зоны. Для фланца укажите диаметр фланца и посадочный размер, для резьбового соединения - тип и обозначение резьбы. Сверьте 220 В и мощность по шильдику или паспорту аппарата: значение 5.5 Вт/см² в названии обозначает удельную поверхностную мощность, а не полную мощность нагревателя.

Такой набор сведений нужен, чтобы заказать тэн по размерам и одновременно проверить тэн по маркировке. Если шильдик старого нагревателя нечитаем, сохраните доступные фрагменты обозначения и приложите замеры и фото элемента рядом с местом установки. Для ТЭН с маркировкой «170 60 А 13/2.55 О 5.5ВТ/СМ2 220В 8» это особенно важно: без размеров нельзя установить, какие детали исполнения скрываются за отдельными частями строки.

Как изменить исполнение ТЭН 220 В

В исходном обозначении зафиксированы 220 В и 5.5 Вт/см². Крепление, выводы, материал оболочки и форма в нём не названы, поэтому эти параметры задают отдельно; изменение мощности также требует проверки удельной нагрузки для выбранной геометрии и рабочей среды.

• Сейчас указаны 220 В и 5.5 Вт/см² → по заказу можем выполнить ТЭН на 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Для варианта с теми же размерами и другой мощностью пересчитываем удельную нагрузку на оболочку с учётом среды. Полную мощность согласуем отдельно: в названии товара приведена удельная поверхностная мощность, а не однозначное значение мощности в ваттах.
• В обозначении «170 60 А 13/2.55 О 5.5ВТ/СМ2 220В 8» крепление не раскрыто → для этого ТЭН можно выбрать штуцер с гайкой или фланец. Если выбран штуцер, укажите нужную резьбу: метрическую М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Для фланцевого варианта задают его размер и расположение относительно нагревательной части.
• В маркировке данного ТЭН указаны 220 В и 5.5 Вт/см², но не тип выводов → при заказе можно задать контактный стержень с резьбой М4, М5 или М6 и гайками либо вывод проводом в термостойкой изоляции. Укажите также длину холодной зоны: она должна соответствовать участку старого элемента, который при установке не находился в рабочей среде.
• Обозначение 220 В и 5.5 Вт/см² не сообщает материал оболочки → для исполнения с этими электрическими параметрами по заказу можно выбрать чёрную сталь, нержавеющие стали AISI 304, AISI 316 и 12Х18Н10Т, жаропрочную сталь, медь или титан. Доступны покрытия цинком или фторопластом. Материал оболочки и покрытие согласуют с рабочей средой, а не выводят из кода О или значения 5.5 Вт/см².
• Форма нагревательной части в обозначении не указана → для ТЭН 220 В можно задать прямую, U-, W-, M- или Г-образную форму, скрепку, кольцо, спираль, оребрение либо геометрию по эскизу. На чертеже покажите длину и форму после гибки, радиус и межосевое расстояние, если они нужны для установки.
• В названии товара с параметрами 220 В и 5.5 Вт/см² термостат или термовыключатель не обозначен → по заказу можем предусмотреть встроенный термостат либо термовыключатель. В задании укажите выбранный элемент и его расположение относительно корпуса ТЭН.

В каких процессах используют подобные нагреватели

Подобные трубчатые ТЭН применяют в накопительных водонагревателях, где нагревают и хранят воду в баке до разбора, и в стиральных машинах, где воду подогревают по программе стирки. Также такой тип нагревателя используют в профессиональных фритюрницах для разогрева растительного масла или жира. Для каждого процесса отличаются среда и режим контакта: в баке вода находится рядом с нагревателем длительно, в стиральной машине контакт периодический, а во фритюрнице оболочка работает в горячем масле.

В моечных машинах деталей подобные ТЭН нагревают водно-щелочной раствор, которым очищают детали и узлы от загрязнений. В моечно-дезинфицирующих машинах нагрев участвует в мойке, ополаскивании и тепловой дезинфекции лабораторной посуды и инструментов. В льдогенераторах трубчатые нагреватели применяют для съёма намороженного льда с металлических форм или пластин после цикла замораживания. У рассматриваемого изделия указаны 220 В и 5.5 Вт/см², однако эти два параметра сами по себе не задают форму, крепление и материал оболочки для перечисленных процессов. Для тэн на заказ укажите фактическую среду и геометрию старого элемента, чтобы согласовать исполнение, а не переносить на него неподтверждённые параметры другого нагревателя.

Что указать на эскизе замены с маркировкой 220 В

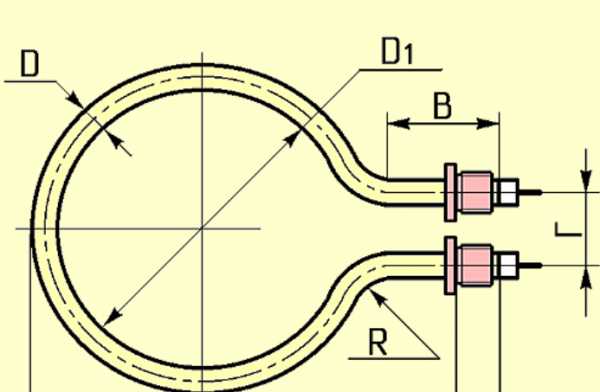

На эскизе этого ТЭН сохраните без изменений каталожное обозначение «170 60 А 13/2.55 О 5.5ВТ/СМ2 220В 8» и отдельно подпишите подтверждённые электрические данные: 220 В и 5.5 Вт/см². Рядом нанесите фактический диаметр трубки и развёрнутую длину нагревательной части. Для изогнутого исполнения покажите контур, длины прямых участков, радиусы и межосевое расстояние; укажите, от каких точек сделаны замеры. Не заменяйте эти размеры числами из маркировки, пока их смысл не подтверждён чертежом или измерением старого элемента.

В отдельном виде покажите конец ТЭН с креплением и выводами. Для штуцера укажите резьбу и положение гайки, для фланца - его контур, отверстия, диаметр фланца и посадочный размер. Отметьте длину контактного стержня или холодной зоны и выбранный тип вывода: резьбовой стержень либо провод в термостойкой изоляции. Если нужен другой вариант по сравнению со старым исполнением, подпишите его прямо на эскизе.

Добавьте к чертежу рабочую среду и подтверждённые данные аппарата по мощности и напряжению. Это необходимо, если исходную удельную поверхностную мощность 5.5 Вт/см² требуется изменить: при другой мощности и прежних размерах меняется нагрузка на оболочку. Если на старом ТЭН сохранилась маркировка, приложите её фотографию целиком. Так можно сопоставить 220 В и фрагменты 170, 60 А, 13/2.55, О и 8 с заданными размерами, не подменяя измерения предположениями о значении кода.
