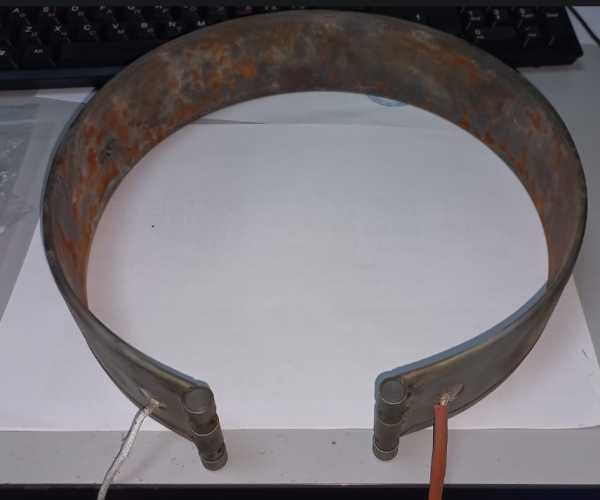

Характеристики
| Размер (сомкнутое состояние) | 240 мм |
|---|---|
| Ширина | 60 мм |
| Длина кабеля | 1,5 м |
Где применяется и в каком оборудовании
Кольцевые нагреватели такого размера обычно применяются в горячеканальных литьевых системах (hot runner) для нагрева сопел и манифольдов термопластавтоматов.
Конструкция и особенности: термопара и выводы
У производителей кольцевых нагревателей для горячих каналов применяются термопары типа J с байонетным креплением, рассчитанные до 400°C. В исполнении с канавкой под термопару в металлической обойме предусмотрен паз под термопару типа K или J. Термопара в кармане хомута измеряет температуру цилиндра изнутри обоймы, что снижает задержку регулирования. Выводы: медный провод 18 AWG с серебряным покрытием в тефлоновой изоляции (200°C) или стекловолоконной изоляции (до 538°C).
Подбор кольцевого нагревателя
Для подбора уточните внутренний диаметр и ширину, мощность и напряжение, цельный или разъёмный, наличие выреза или отверстия под термопару, тип выводов и длину провода, рабочую температуру. Также нужна модель оборудования или фото старого нагревателя с маркировкой.
Исполнения по заказу
По заказу делаем цельный или разъёмный из двух полуколец, с вырезом и отверстием под термопару, с различными типами выводов и длиной провода. Возможно миканитовое или керамическое исполнение. У некоторых производителей минимальная ширина кольцевого нагревателя - от 15 мм, для малых диаметров сопел.
Материалы и изоляция
В хомутовых нагревателях для электроизоляции обычно применяется миканит (жаростойкий вариант выдерживает до 500°C) или керамика. Для изоляции выводов используется тефлон (до 200°C) или стекловолокно (до 538°C). У некоторых производителей встречается исполнение с каналом охлаждения для переходных зон экструдера.
Что прислать для расчёта
Для расчёта нового нагревателя пришлите чертёж, образец или маркировку старого. Укажите внутренний диаметр, ширину, мощность, напряжение, тип выводов и длину провода. Если нагреватель разъёмный, уточните количество полуколец. Также сообщите рабочую температуру и модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот кольцевой нагреватель к моему оборудованию?
Для проверки совместимости уточните внутренний диаметр и ширину вашего сопла или цилиндра. Нагреватель 240 мм в сомкнутом состоянии, ширина 60 мм. Если размеры совпадают, подходит. Также учитывайте мощность и напряжение, которые задаются под заказ.
Как правильно затянуть хомут на цилиндре?
Фиксация хомута осуществляется стяжными болтами (резьба M6-M10) или хомут-пряжкой. При затяжке болта хомут прижимается к цилиндру с нужным усилием. Не перетягивайте, чтобы не повредить нагреватель.
Можно ли сделать разъёмный нагреватель или с отверстием под термопару?
Да, по заказу делаем цельный или разъёмный из двух полуколец, а также с вырезом и отверстием под термопару. Возможны различные типы выводов и длина провода.
Как проверить старый ТЭН?
Проверьте сопротивление изоляции и целостность нагревательного элемента мультиметром. Осмотрите внешнее состояние: нет ли трещин в миканите, оплавления изоляции выводов. Сравните размеры с новым нагревателем.
Что прислать для расчёта нового нагревателя?
Пришлите чертёж, образец или маркировку старого нагревателя. Укажите внутренний диаметр, ширину, мощность, напряжение, тип выводов и длину провода. Также сообщите рабочую температуру и модель оборудования.
Как термопара устанавливается в кольцевой нагреватель?
В исполнении с канавкой под термопару в металлической обойме предусмотрен паз под термопару типа K или J. Термопара прижимается к поверхности цилиндра изнутри хомута. В исполнении с карманом: сквозной или глухой паз под термопару диаметром 3-6 мм.
Заявка на расчёт
Доставка и оплата
Доставка по России и в Казахстан, стоимость считаем вместе с заказом. Оплата по счёту. Подробнее
