ТЭН для варочного котла Аскобольт MES 150

Характеристики

Где стоит такой нагреватель

Накипь и сухой ход в варочном котле

Для варочного котла Аскобольт MES 150 при замене важно учитывать среду и устройство узла нагрева. В электрических пищеварочных котлах трубчатые элементы могут устанавливаться в пароводяной рубашке: нагреватель передаёт тепло воде, а она нагревает содержимое варочного сосуда через стенку. В такой схеме ТЭН не касается продукта напрямую. Однако название MES 150 не подтверждает устройство конкретного котла, поэтому перед заказом нужно проверить расположение снятого элемента и способ его установки.

Если нагреватель работает в воде, накипь на ТЭНе затрудняет передачу тепла. При недостаточной водоподготовке отложения могут образовываться на оболочке, и нагреватель локально перегревается. В оборудовании с водяной рубашкой накипь может нарастать и внутри неё: состояние поверхности ТЭН и условия теплоотдачи влияют на срок его работы. Для выбора замены к Аскобольт MES 150 важно указать, что элемент контактирует именно с водой, а не с другой средой.

Отдельный риск для водяного ТЭН - включение без достаточного количества воды. В этом режиме температура нагревательной спирали быстро растёт, внутренний изолирующий наполнитель может повредиться, а оболочка - перегреться. Поэтому при замене ТЭН для котла MES 150 проверьте, как в конкретном оборудовании поддерживается наличие воды в зоне нагрева и предусмотрена ли защита от сухого хода. Защита не всегда исключает перегрев при частичной утечке из рубашки.

При выборе исполнения водяной ТЭН для MES 150 нужно подбирать под фактическую рабочую среду, электрические параметры и место установки. По одному названию нельзя определить материал оболочки, геометрию или способ крепления. Накипь на ТЭНе и сухое включение - разные причины перегрева, поэтому полезно сообщить не только размеры старого элемента, но и условия его работы. Это поможет задать параметры нового трубчатого электронагревателя без предположений о конструкции котла.

Как заменить ТЭН на котле MES 150

При замене нагревателя на варочном котле Аскобольт MES 150 сверяйте новый элемент со снятым и соблюдайте порядок работ, указанный в документации оборудования.

1. Перед демонтажом отключите котёл Аскобольт MES 150 от электропитания и дождитесь его остывания. Действия по доступу к нагревателю выполняйте согласно документации именно вашего оборудования.

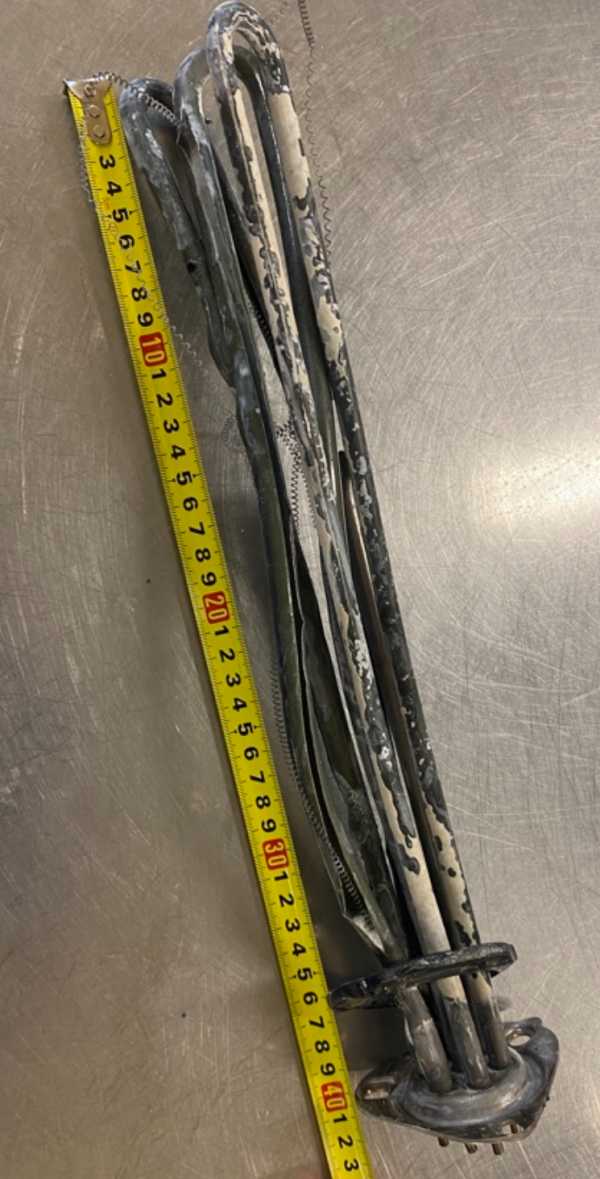

2. Снимите старый ТЭН и зафиксируйте, как он расположен в узле: сделайте фото элемента, выводов и крепления до демонтажа. Сохраните маркировку, если она читается.
3. Измерьте длину, диаметр трубки, форму и параметры крепления. Запишите мощность и напряжение, если значения нанесены на ТЭН или указаны в документации котла MES 150.
4. Сравните полученные данные с исполнением для замены. Совпадение назначения «для варочного котла» не означает, что совпадают мощность, напряжение, форма и посадочные размеры.
5. Установите ТЭН и выполните подключение по документации котла. Проверьте, что крепление соответствует узлу MES 150, выводы не натянуты и не мешают закрытию предусмотренных защитных деталей.
6. Перед включением убедитесь, что выполнены условия заполнения котла водой, если нагреватель работает в водяной среде. Не подавайте питание, пока не подтверждено, что оболочка ТЭН находится в рабочей среде согласно конструкции узла.

Какое исполнение задать для Аскобольт MES 150

Каталожное название ТЭН для варочного котла Аскобольт MES 150 не содержит геометрических и электрических характеристик. При заказе укажите нужные параметры по маркировке снятого элемента, измерениям или эскизу; варианты ниже помогают конкретизировать исполнение.

Каждое изменение нужно сверять с узлом котла MES 150. Например, выбранная резьба должна соответствовать месту установки, материал оболочки - рабочей среде, а мощность и напряжение - электрическим параметрам оборудования.

• Крепление ТЭН для MES 150 в названии не указано. По заказу можем выполнить штуцер с гайкой или фланцевое крепление. Для штуцера доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 и М28, а также трубные G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2. Выбирайте размер по посадочному месту старого элемента; для фланцевого исполнения передайте необходимые размеры крепления.
• Тип выводов для ТЭН Аскобольт MES 150 не задан. По заказу можем установить контактный стержень с резьбой М4, М5 или М6 и гайками либо выполнить выводы проводом в термостойкой изоляции. Вариант и длину холодной зоны согласуют с учётом расположения соединений в котле и конструкции снятого нагревателя.
• Материал оболочки в названии ТЭН MES 150 отсутствует. Для контакта с водой можем предложить медь, нержавеющую сталь AISI 304 или 12Х18Н10Т. Если вода жёсткая или солёная, в вариантах исполнения доступны AISI 316 и титан. Укажите состав среды при подборе, чтобы материал не выбирался только по названию модели котла.
• Мощность и напряжение ТЭН для Аскобольт MES 150 нужно указать отдельно: в каталожном названии этих значений нет. По заказу возможны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если габариты остаются прежними, другая мощность меняет удельную нагрузку на оболочку. Её необходимо пересчитать с учётом воды или иной рабочей среды, поэтому ориентируйтесь на электрические данные исходного элемента и параметры котла.
• Форма и длина нагревателя для MES 150 в названии не заданы. Можем сделать прямое исполнение, U, W, M, Г-образную форму, скрепку, кольцо, спираль или оребрённый вариант. Длину, радиус гиба и межосевое расстояние задают по снятому ТЭН или эскизу; также по заказу возможен встроенный термовыключатель или термостат.

Где применяют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в кормозапарниках и электрических пищеварочных котлах, где вода в рубашке нагревает кормовую массу или продукт через стенку варочного сосуда. В справочнике оборудования приведены модели КПЭМ-60-О с одним блоком ТЭН, КПЭМ-100-О и КПЭМ-160-О с двумя блоками, а также КПЭТ и серия кормозапарников ВКС-3М. В Abat КПЭМ-60/9Т нагревательные элементы также указаны для водяной рубашки. Эти примеры описывают оборудование с похожим принципом нагрева, но не указывают параметры ТЭН для Аскобольт MES 150.

Подобные нагреватели используют в электросамоварах и термопотах для кипячения воды и поддержания её горячей. В электрокотлах они греют воду или антифриз в отопительном контуре. В градирнях и открытых бассейнах охлаждения нагрев поддерживает воду от замерзания в зимний простой, а в напольных паровых стерилизаторах вода превращается в пар для обработки инструментов, лабораторной посуды и питательных сред. Для этих применений отличаются конструкция и рабочая среда: название варочного котла MES 150 не подтверждает, что конкретный ТЭН подходит к другому устройству. Если требуется фланец под ТЭН или иной способ установки, его нужно подбирать отдельно по посадочному узлу и параметрам оборудования. Накопительный водонагреватель также не следует считать совместимым с исполнением для котла только потому, что оба нагревателя работают с водой.

Что прислать для подбора ТЭН к MES 150

Чтобы согласовать изготовление ТЭН для варочного котла Аскобольт MES 150, подготовьте сведения о снятом элементе и условиях его работы. Это позволит уточнить не только форму, но и крепление с электрическими параметрами.

• Модель котла и фото старого ТЭН, его выводов и места установки.
• Маркировку нагревателя, если она сохранилась на оболочке, возле вывода или на креплении.
• Развёрнутую длину либо длину после гибки, форму и диаметр трубки.
• Мощность, напряжение и рабочую среду: например, вода в зоне нагрева.
• Тип и размеры крепления: резьбу штуцера или параметры фланца, межосевое расстояние.
