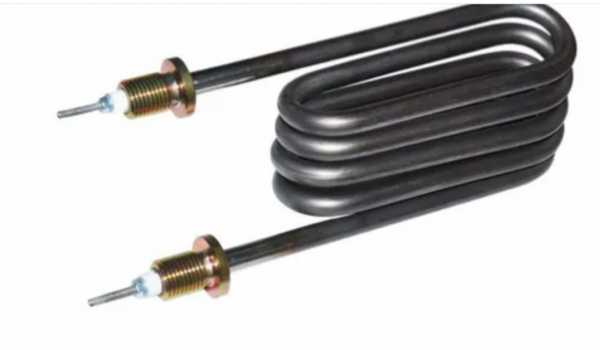

ТЭН дистиллятора АЭ-25

Характеристики

Как читать обозначение ТЭНа АЭ-25

В каталожном названии ТЭНа дистиллятора АЭ-25 указаны тип изделия и обозначение оборудования. Остальные характеристики по этой записи определить нельзя: число «25» не обозначает здесь ни мощность, ни длину нагревателя. Для водяного тэна, который заказывают для этого дистиллятора, электрические и геометрические параметры нужно рассматривать отдельно.

• «ТЭН» сообщает тип изделия, но не задаёт мощность, напряжение или число нагревательных элементов.
• «Дистиллятора» указывает на оборудование в названии, но не сообщает размеры посадочного узла.
• «АЭ-25» - обозначение модели оборудования; оно не заменяет маркировку нагревателя.
• Длина, диаметр трубки, форма, материал оболочки, крепление и тип выводов в названии отсутствуют.

Какие исполнения задать для ТЭНа АЭ-25

Название ТЭНа дистиллятора АЭ-25 не фиксирует конструкцию крепления, выводов и оболочки. Эти параметры можно согласовать для конкретного узла, если приложить данные старого нагревателя и описать воду, с которой он работает.

• Для установки ТЭНа АЭ-25 можно выбрать крепление штуцером с гайкой или фланцем; укажите размеры узла и резьбу. Если предусмотрен фланец под ТЭН, его габариты нужно сверить с посадочным местом дистиллятора.
• Для подключения ТЭНа дистиллятора АЭ-25 можно задать контактные стержни с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
• Материал оболочки для исполнения АЭ-25 выбирают по воде: для водяного нагревателя доступны медь, AISI 304 и 12Х18Н10Т; при жёсткой или солёной воде можно запросить AISI 316 или титан.
• Мощность и напряжение нужно указать отдельно: в названии ТЭНа АЭ-25 их нет. Если требуется сохранить прежние габариты и изменить мощность, рассчитываем нагрузку на оболочку с учётом заданной воды.
• Для ТЭНа дистиллятора АЭ-25 можно согласовать прямую, U-, W-, M- или Г-образную форму, скрепку, кольцо, спираль либо исполнение по эскизу; также по заказу устанавливаем термовыключатель или термостат.

Что показывают варианты исполнения ТЭНа АЭ-25

Для оболочки ТЭНа дистиллятора АЭ-25 указаны варианты материала, но не приведены расчётные значения длины, напряжения, мощности или размера штуцера. Поэтому определить эти параметры по названию «АЭ-25» нельзя. Если требуется повторить существующую конструкцию, исходные размеры и электрические данные нужно сообщить отдельно.

Для воды среди вариантов оболочки есть медь, AISI 304 и 12Х18Н10Т. Если в дистилляторе используется жёсткая или солёная вода, можно рассмотреть AISI 316 или титан. Это варианты заказа, а не утверждение о материале уже установленного ТЭНа АЭ-25: его марку подтверждают по документации или маркировке.

Если для ТЭНа АЭ-25 задают другую мощность при прежних габаритах, меняется тепловая нагрузка на поверхность оболочки. Поэтому при расчёте учитывают не только мощность, но и материал, геометрию нагревателя и воду. Без этих исходных параметров числовой результат назвать нельзя.

Напряжение и мощность также нельзя переносить с другого дистиллятора только по сходству названий. Например, в данных производителей для АЭ-25 встречается комплектация из шести ТЭНов по 2,5 кВт на 220 В. Это сведения о комплектации оборудования, а не подтверждённые характеристики отдельного изделия из этой карточки.

ТЭН АЭ-25 в камере нагрева дистиллятора

В судовом опреснителе нагреватель находится в камере, где исходную воду доводят до испарения. В справочнике описания оборудования связывают этот узел с моделями Аквадистиллятор ДЭ-4М, Дистиллятор АЭ-25 и Аквадистиллятор медицинский АЭ-4. Это примеры оборудования, а не подтверждение взаимозаменяемости ТЭНов между моделями. В отличие от ТЭНа накопительного водонагревателя, нагреватель дистиллятора следует подбирать по параметрам конкретной камеры и её подключения.

Такие ТЭН ставят в судовых опреснителях: для одной из моделей приведён пример нагревателя мощностью 3,0-3,5 кВт и однофазным напряжением 220 В; производительность оборудования в этом примере составляет 4-5 л/ч. Эти числа не указаны в названии ТЭНа АЭ-25 и не являются характеристиками данного изделия. При выборе исполнения важна и причина прежнего отказа: накипь на ТЭНе от жёсткой или солёной воды названа основной причиной отказа, также указана работа без воды.

• Для ТЭНа дистиллятора АЭ-25 проверьте, в какой камере он установлен и как подключён к узлу нагрева.
• Уточните фактические электрические параметры: пример 3,0-3,5 кВт и 220 В относится к одной из моделей, а не к этому изделию по умолчанию.
• Если причиной отказа стала накипь или работа без воды, сообщите об этом при выборе материала и мощности нового ТЭНа.

Материал оболочки для воды в дистилляторе АЭ-25

В названии ТЭНа АЭ-25 материал оболочки не обозначен; вариант выбирают по составу воды и условиям работы нагревателя.

• Медь предусмотрена как вариант оболочки для водяного исполнения ТЭНа.
• AISI 304 можно задать для ТЭНа дистиллятора АЭ-25, если этот вариант соответствует условиям работы.
• 12Х18Н10Т также доступна для исполнения нагревателя, работающего с водой.
• Для жёсткой или солёной воды в вариантах заказа указана AISI 316.
• Титан также можно запросить для исполнения под жёсткую или солёную воду.

Что сверить перед заказом ТЭНа АЭ-25

Для изготовления исполнения по обозначению АЭ-25 передайте характеристики самого нагревателя: их нельзя восстановить только по модели дистиллятора.

• Маркировку старого ТЭНа, если она сохранилась на выводе или штуцере.
• Длину трубки в установленном виде и после развёртки, её диаметр и конфигурацию гибки.
• Требуемые мощность и напряжение ТЭНа дистиллятора АЭ-25.
• Сведения о воде, включая жёсткость или солёность, чтобы выбрать материал оболочки.
• Крепление и его размеры: штуцер с резьбой или фланец, межосевое расстояние; приложите фото нагревателя или укажите модель оборудования.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
