Характеристики
| Тип | ТЭН |
|---|---|
| Материал | медь |
| Мощность | 3 кВт |
Посадка зависит от штуцера, гайки или фланца
Название не содержит сведений о креплении. Перед заменой проверьте тип посадочного места и его размеры, а не подбирайте ТЭН только по марке оборудования.
По заказу можно выполнить трубчатый электронагреватель с креплением штуцером с гайкой или на фланце. Резьба 1¼″ и фланец Ø48 мм встречаются у универсальных ТЭН для водонагревателей, но это не подтверждает совместимость с данным изделием.
- Сверьте резьбу или фланец и межосевое расстояние, если оно предусмотрено конструкцией.
- Проверьте, совпадает ли посадка старого элемента с узлом оборудования.
Размеры снимайте до демонтажа и после очистки

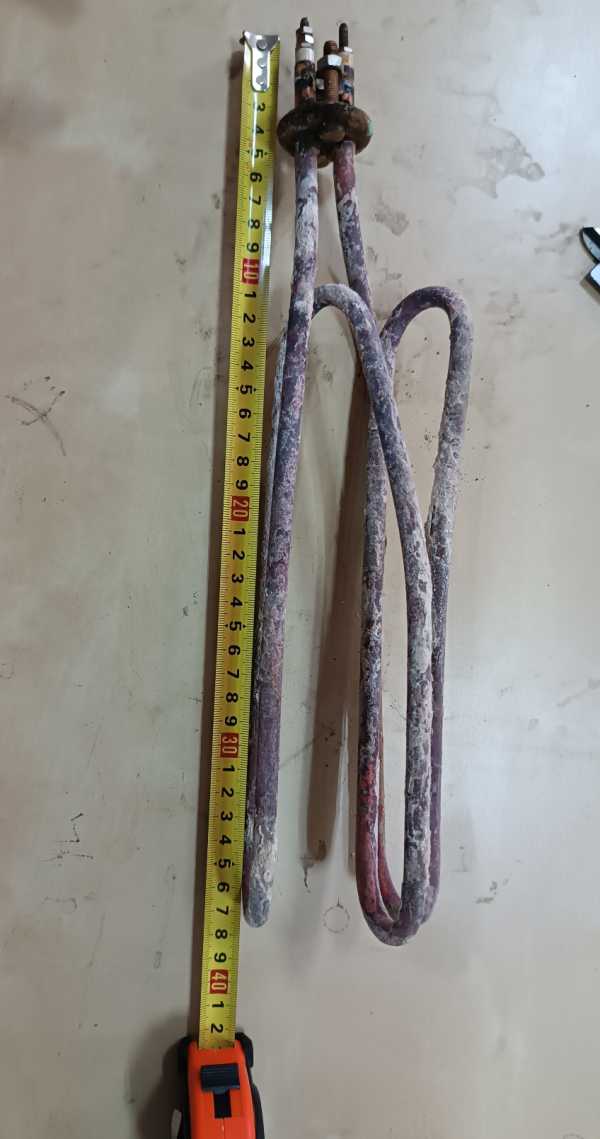

При замене по старому образцу измерьте диаметр трубки и развёрнутую длину. Для изогнутого элемента отдельно запишите форму изгиба и длину после гибки: развёрнутая длина относится к трубке до изгиба, а габариты после гибки нужны для установки в узел.
Перед заменой ТЭН в баке очистите место крепления от грязи, накипи и ржавчины. Отложения могут помешать правильной посадке и уплотнению.
- Зафиксируйте длину холодной зоны или контактного стержня.
- Снимите форму изгиба и габаритные размеры установленного элемента.
На эскизе укажите параметры для изготовления
ТЭН по размерам можно изготовить по эскизу, чертежу, образцу или маркировке старого нагревателя. Для нестандартного исполнения можно оформить тэн на заказ. В задании нужны параметры, которые определяют электрическое подключение, посадку и соответствие узлу.
- Развёрнутая длина, форма изгиба и габариты после гибки.
- Диаметр трубки, мощность, напряжение и длина холодной зоны или контактного стержня.
- Материал оболочки, среда и тип крепления.
Материал оболочки выбирают под рабочую среду
Медь указана в названии этой позиции, но среда применения не задана. Не определяйте пригодность для воды, воздуха или масла только по материалу и мощности.
В исполнениях для воздуха, масла и сухих сред используют сталь 10, для воды и пара - AISI 304/08Х18Н10, для пищевых и агрессивных сред - 12Х18Н10Т. Для агрессивной химии и высоких температур применяют 316L/Inconel, а в отдельных случаях - титан.
- Укажите среду при подборе или заказе.
- Не переносите сведения о других материалах на медный ТЭН без подтверждения.
Что подготовить для расчёта замены
Если маркировка сохранилась, приложите её фото. Если её нет, укажите параметры старого элемента и оборудования: по ним можно оценить соответствие и подобрать вариант для замены нагревательного элемента.
- Маркировка, мощность и напряжение.
- Развёрнутая длина или длина и форма после гибки, диаметр трубки.
- Среда, тип крепления, резьба или фланец и межосевое расстояние.
- Модель оборудования или фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию известны только материал и мощность. Для проверки нужны напряжение, размеры, форма и тип крепления, а также данные об узле оборудования.
Можно ли изготовить замену по старому образцу без маркировки?
Да, для подбора снимите размеры старого элемента и приложите фото оборудования или посадочного места. Важно указать мощность и напряжение по паспорту аппарата, если маркировки ТЭН нет.
Можно ли поставить этот ТЭН в воду, воздух или масло?
Название не подтверждает совместимость с конкретной средой. Сообщите, что нагревает элемент и как устроен узел, чтобы подобрать исполнение.
Как проверить старый ТЭН перед заменой?
Считайте маркировку, измерьте диаметр, развёрнутую длину, холодную зону, форму изгиба и крепление. Мощность и напряжение сверьте с паспортом оборудования.
Что прислать для расчёта?
Маркировку или фото старого ТЭН, размеры, мощность, напряжение, среду и данные о креплении. Если известна модель оборудования, укажите и её.
Как не ошибиться при проверке перед заменой?
Не ограничивайтесь совпадением мощности или внешнего вида. Сверьте электрические параметры, размеры и посадку, затем проверьте соответствие материала рабочей среде.
