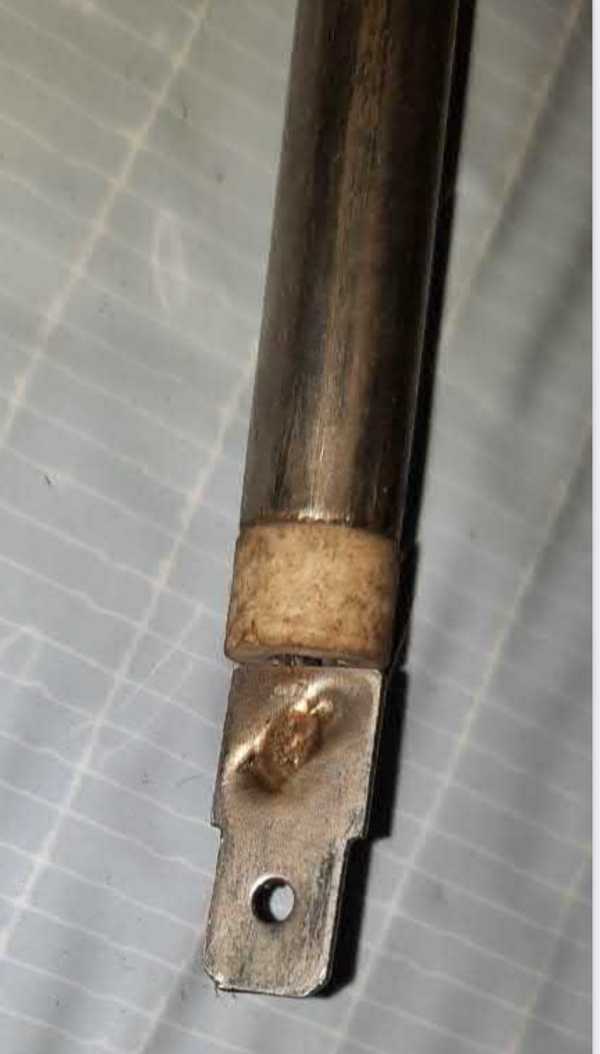

Нагревательный элемент 110 В, 0,2 кВт, длина 100 мм, диаметр 7 мм

Характеристики

Что известно и что нужно уточнить

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Что означают 100 мм у этого нагревателя

Для позиции 110 В, 0,2 кВт указана длина 100 мм, но не уточнено, к какой геометрии относится это значение. Если речь о длине прямой трубки до гибки, готовый элемент после изгиба будет иметь другие габариты. Если 100 мм - размер детали после гибки, для повторения формы нужно знать, как распределена трубка внутри этого габарита. В задании важно обозначить один из этих вариантов, а не ограничиваться числом.

Диаметр оболочки в названии - 7 мм. Одновременно не приведены форма изгиба, радиус, расстояния между участками и габариты установленного элемента. Это не позволяет определить, поместится ли трубчатый электронагреватель в конкретное посадочное место. Для тэн по размерам к 100 мм и 7 мм нужно приложить контур или эскиз с размерами после гибки.

Для изготовления также потребуются материал оболочки, длина холодной зоны, тип выводов и способ крепления. Эти характеристики нельзя получить из мощности 0,2 кВт и напряжения 110 В: они относятся к конструкции и условиям работы. Укажите среду и то, как нагреватель фиксируется в оборудовании. Так можно отделить исходные параметры позиции от тех, которые предстоит определить.

Варианты исполнения: расчёт для этого ТЭН

Как меняются электрические параметры при других вариантах

Для исполнения 0,2 кВт на 110 В расчётный ток составляет 1,8 А, а расчётное сопротивление в рабочем режиме - 60,5 Ом. Это расчёт для заявленного сочетания мощности и напряжения. Числа сами по себе не описывают геометрию элемента длиной 100 мм и диаметром 7 мм: форму, холодную зону и способ крепления задают отдельно.

Если оставить напряжение 110 В и взять ту же длину, при мощности 0,1 кВт ток будет 0,9 А, а нагрузка на оболочку изменится в 0,5 раза. При мощности 0,3 кВт ток составит 2,7 А, нагрузка на оболочку изменится в 1,5 раза. Следовательно, вариант с той же длиной 100 мм не сохраняет исходный режим оболочки автоматически. Сравнивая эти мощности с базовыми 0,2 кВт, нужно учитывать нагреваемую среду.

При сохранении мощности 0,2 кВт вариант на 220 В даёт ток 0,9 А и сопротивление спирали 242 Ом. Вариант на 24 В даёт ток 8,3 А и сопротивление спирали 2,9 Ом. В обоих случаях спираль пересчитывают, а размеры остаются прежними. Это позволяет рассматривать ТЭН 24В или исполнение на 220 В в пределах заданной геометрии 100 мм × 7 мм, но электрическую часть нельзя считать неизменной.

Эти расчёты помогают сравнить варианты, но не заменяют подбора под рабочую среду. При переходе с 0,2 кВт на 0,1 или 0,3 кВт меняется нагрузка на оболочку; при смене напряжения меняются ток и сопротивление спирали. Поэтому расчёт мощности ТЭН для этой позиции связывают с её длиной, диаметром и условиями нагрева, а не только с требуемым напряжением.

Как настроить форму и конструкцию под посадочное место

Базовая позиция - 110 В, 0,2 кВт, длина 100 мм, диаметр 7 мм. В заказе можно зафиксировать, какая именно геометрия нужна для установки и какие конструктивные элементы должны отличаться от указанного исполнения.

• Для трубки длиной 100 мм форма в названии не указана. По заказу выполняем прямой вариант, U-, W-, M- или Г-образное исполнение, скрепку, кольцо, спираль, оребрённый элемент либо форму по эскизу. В задании нужно показать, как соотносятся длина 100 мм и итоговый контур после гибки.
• У позиции 100 мм × 7 мм не обозначен способ установки. Можно предусмотреть штуцер с гайкой или фланец; для штуцера доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 и трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2. Выбранное крепление должно соответствовать посадочному месту этой детали.
• Материал оболочки базового элемента с мощностью 0,2 кВт и напряжением 110 В в названии не указан. По заказу доступны чёрная сталь, нержавеющие стали AISI 304, AISI 316 и 12Х18Н10Т, жаропрочная сталь, медь или титан. Также можно задать покрытие цинком либо фторопластом. В запросе укажите среду, чтобы подобрать исполнение оболочки для конкретных условий.
• Мощность 0,2 кВт и напряжение 110 В можно изменить: доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Для вариантов с теми же габаритами 100 мм × 7 мм необходимо пересчитать электрическую часть и нагрузку на оболочку под среду.
• В названии элемента 100 мм × 7 мм не определены выводы и длина холодной зоны. По заказу можно выполнить контактный стержень с резьбой М4, М5 или М6 и гайками либо вывести провод в термостойкой изоляции. Требуемую длину контактной части задают вместе со схемой подключения.
• Для исполнения 0,2 кВт на 110 В дополнительно можно предусмотреть встроенный термовыключатель или термостат. Это отдельная конструктивная опция, её необходимость следует указать в задании.

Для каких процессов применяют подобные нагреватели

Подобные трубчатые ТЭН применяют во фритюрницах, где нагревают растительное масло для жарки продуктов погружением, и в посудомоечных машинах, где подогревается циркулирующая вода перед подачей на разбрызгиватели. В накопительных водонагревателях нагреватель контактирует со стоячей водой в баке. Указанные процессы отличаются средой и режимом контакта, поэтому для элемента 110 В, 0,2 кВт, длиной 100 мм и диаметром 7 мм отдельно определяют требуемые материалы и геометрию.

Подобные ТЭН встречаются в пароконвектоматах, работающих с горячим воздухом и паром, и в клеевых ваннах кромкооблицовочных станков, где поддерживают расплавленный клей. Их также применяют в химических реакторах и ёмкостях для нагрева технологических растворов. Для каждого процесса параметры базовой позиции - 100 мм, 7 мм, 0,2 кВт и 110 В - сопоставляют с задачей установки: ни совпадение длины, ни совпадение напряжения отдельно не определяет нужное исполнение.

Как сверять размеры с обозначением по ГОСТ

Условное обозначение по ГОСТ 13268-88 кодирует развёрнутую длину, диаметр оболочки, мощность, нагреваемую среду и напряжение. Для позиции 100 мм × 7 мм, 0,2 кВт, 110 В полная маркировка не приведена, поэтому считать эти параметры расшифровкой конкретного обозначения ГОСТ нельзя. Пример стандарта показывает принцип чтения кода, но не описывает данное изделие.

• В примере «ТЭН-25А10/0,25Х127» число 25 означает развёрнутую длину 250 мм, код А - длину контактного стержня в заделке 40 мм, а число 10 - диаметр оболочки 10 мм.
• В этой же маркировке 0,25 обозначает мощность 0,25 кВт, Х - воду или слабый раствор щелочей и кислот, 127 - номинальное напряжение 127 В. Это пример из ГОСТ, а не маркировка нагревателя длиной 100 мм и диаметром 7 мм.
• Диаметр оболочки 7 мм для этого изделия берём из названия товара как заданный параметр.
• Если требуется изготовление по чертежу заказчика, для этой позиции укажите, что именно составляет 100 мм: прямой участок до гибки или внешний размер готовой детали. Добавьте контур с размерами, подтвердите диаметр 7 мм и задайте 0,2 кВт, 110 В, среду, материал оболочки, крепление и выводы. Такая спецификация разделит геометрические требования и электрические параметры.
