Характеристики
| Маркировка | 200 B13/6,0 J 220 |
|---|---|
| Развёрнутая длина | 2000 мм |
| Длина контактного стержня в заделке | 65 мм (код B) |
| Диаметр оболочки | 13 мм |
| Мощность | 6 кВт |
| Напряжение | 220 В |
| Код среды | J: вода, слабые растворы кислот (pH 5–7) |
| Форма по эскизу | Ф2 |
| Межосевое расстояние | 80 мм |
Маркировка по частям
| Часть | Что означает | Значение |
|---|---|---|
| 200 | развёрнутая длина | 2000 мм |
| B | длина контактного стержня в заделке | 65 мм |
| 13 | диаметр оболочки | 13 мм |
| 6 | мощность | 6 кВт |
| J | среда | вода, слабые растворы кислот (pH 5–7) |
| 220 | напряжение | 220 В |

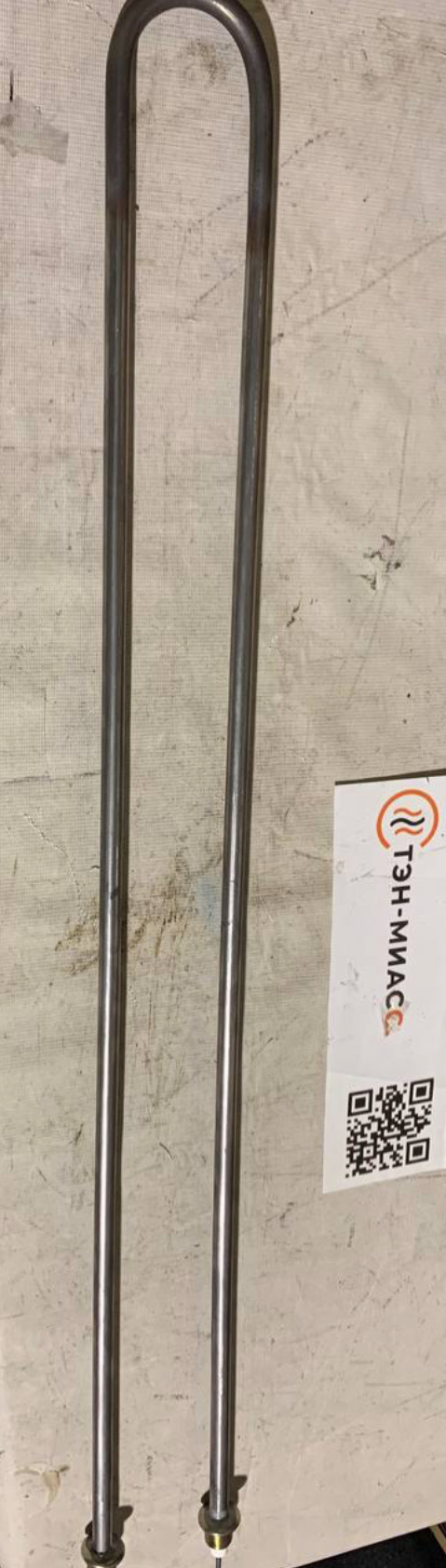

Что показывает маркировка ТЭН 200 B13/6,0 J 220
У этого ТЭН для воды мощность 6 кВт, напряжение 220 В и оболочка диаметром 13 мм. Развёрнутая длина составляет 2000 мм, форма обозначена Ф2, межосевое расстояние - 80 мм. Код J задаёт расчёт для воды и слабых растворов кислот с pH 5–7. Материал оболочки в названии не приведён, поэтому его следует согласовать отдельно.
Расчётная активная длина составляет 1870 мм. При мощности 6 кВт удельная поверхностная мощность равна 7,86 Вт/см², а предел для среды J по ГОСТ 13268-88 - 15 Вт/см². Запас до предела составляет 48 %. Расчётный ток этого исполнения - 27,3 А, сопротивление в рабочем режиме - 8,1 Ом. Эти цифры относятся к ТЭН с указанными длиной, диаметром, мощностью и напряжением.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1870 мм |
|---|---|
| Расчётный ток | 27,3 А |
| Расчётное сопротивление в рабочем режиме | 8,1 Ом |
| Удельная поверхностная мощность (по активной длине) | 7,86 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 15 Вт/см² |
| Запас до предела ГОСТ | 48 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| Стержень 100 мм (код C) вместо 65 мм | при той же развёрнутой длине 2000 мм активная часть станет 1800 мм, удельная нагрузка 8,16 Вт/см² |
| Стержень 40 мм (код A) вместо 65 мм | при той же развёрнутой длине 2000 мм активная часть станет 1920 мм, удельная нагрузка 7,65 Вт/см² |
| 6 кВт на 380 В вместо 220 В | ток 15,8 А, сопротивление спирали 24,1 Ом; спираль пересчитываем, размеры остаются |
| Мощность 4,5 кВт на той же длине | удельная нагрузка 5,89 Вт/см² при пределе 15 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
| Мощность 7,5 кВт на той же длине | удельная нагрузка 9,82 Вт/см² при пределе 15 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
Как изменить исполнение ТЭН Ф2
Если для замены нужны другие выводы, крепление или электрические параметры, по заказу можно изменить отдельные характеристики исполнения 200 B13/6,0 J 220:
- В маркировке этого ТЭН указаны стержень 65 мм и код B. При развёрнутой длине 2000 мм можно выбрать стержень 40, 100, 125, 160, 250, 400 или 630 мм по ГОСТ 13268-88. Концы выполняют с резьбой М4, М5 или М6 и комплектуют гайками с шайбами; также доступны выводы проводом в термостойкой изоляции.
- Для ТЭН формы Ф2 способ крепления в названии не задан. Для этого исполнения можно согласовать штуцер с гайкой под метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28, либо под трубную резьбу G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Ещё один вариант - фланец.
- Материал оболочки диаметром 13 мм в маркировке не указан. Для исполнения с мощностью 6 кВт доступны чёрная сталь, нержавеющие стали AISI 304, AISI 316 и 12Х18Н10Т, жаропрочная сталь, медь и титан. Материал подбирают с учётом среды J и условий работы.
- Для нагревателя длиной 2000 мм можно задать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если от исходных 6 кВт переходят к другой мощности, удельную нагрузку на оболочку пересчитывают для выбранной среды.
- У этого ТЭН форма Ф2 и межосевое расстояние 80 мм. По заказу возможны прямое исполнение, формы U, W, M и Г, кольцо, спираль, скрепка, оребрение или изготовление по эскизу. Для новой геометрии задают длину, радиус гиба и межосевое расстояние.
- К ТЭН мощностью 6 кВт можно дополнительно предусмотреть встроенный термовыключатель или термостат.
Как длина стержня и мощность меняют расчёт
Если сохранить развёрнутую длину 2000 мм и мощность 6 кВт, изменение длины стержня повлияет на активную часть. При стержне 100 мм она составит 1800 мм, а удельная нагрузка - 8,16 Вт/см². При стержне 40 мм активная длина будет 1920 мм, нагрузка - 7,65 Вт/см². Так можно оценить влияние выбранного вывода на распределение мощности по длине ТЭН.
Для варианта 6 кВт на 380 В расчётный ток равен 15,8 А, сопротивление спирали - 24,1 Ом. Геометрические размеры остаются прежними, но спираль пересчитывают под новое напряжение. При подборе этого исполнения важно одновременно учитывать форму Ф2, межосевое расстояние 80 мм и параметры электропитания.
На той же длине 2000 мм мощность 4,5 кВт даёт удельную нагрузку 5,89 Вт/см², а 7,5 кВт - 9,82 Вт/см². По расчёту оба значения ниже предела 15 Вт/см² для среды J по ГОСТ 13268-88. Эти варианты относятся к заданной длине и указанной среде; для другого исполнения расчёт выполняют заново.
Где применяют подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют в накопительных водонагревателях для автомоек и моек самообслуживания, чтобы нагревать воду для ручной мойки и постов самообслуживания. В теплоаккумуляторах и буферных ёмкостях электрический нагреватель догревает воду системы отопления. В медицинских аквадистилляторах водопроводную воду кипятят для получения дистиллята. Для ТЭН 200 B13/6,0 J 220 это примеры похожих применений по типу нагревателя, а не подтверждение совместимости с конкретной установкой.
Подобные нагреватели используют и в промышленных чиллерах, где защищают испаритель и бак теплоносителя от замерзания, а также в подвесных тепловентиляторах и электрических воздушно-тепловых завесах для нагрева воздуха с принудительным обдувом. У этого водяного ТЭН код J, мощность 6 кВт, длина 2000 мм и форма Ф2. Поэтому при подборе для оборудования нужно сопоставить среду, геометрию и электрические параметры.
Материал оболочки и риск перегрева в воде
У ТЭН 200 B13/6,0 J 220 материал оболочки не указан, хотя маркировка задаёт среду J. Для воды и слабых растворов кислот с pH 5–7 ГОСТ 13268-88 рекомендует нержавеющую жаростойкую сталь. Это рекомендация для данной среды, а не указание на фактический материал оболочки конкретного изделия. При заказе материал для ТЭН диаметром 13 мм необходимо согласовать отдельно.
Расчётная нагрузка 7,86 Вт/см² ниже предела 15 Вт/см² для кода J, но сама по себе не исключает накипь на ТЭНе. По сведениям производителей, анод не предотвращает образование накипи на нагревателе и стенках бака. Отдельный риск для водонагревателя - сухой ход: если верхняя часть нагревателя не погружена в воду, включение может привести к перегреву. В рекомендациях производителей накопительных водонагревателей перед запуском предлагают заполнить бак и дождаться ровной струи из крана горячей воды.
- Нержавеющая жаростойкая сталь рекомендована по ГОСТ 13268-88 для среды J, указанной в маркировке ТЭН мощностью 6 кВт.
- Чёрная сталь и медь также доступны для оболочки по заказу, но их нужно соотнести с фактической средой и условиями работы.
- Расчётные 7,86 Вт/см² относятся к активной длине 1870 мм; материал оболочки этим расчётом не определяется.
Что сообщить для заказа ТЭН с формой Ф2
Для заказа исполнения с мощностью 6 кВт, напряжением 220 В, диаметром оболочки 13 мм и развёрнутой длиной 2000 мм укажите среду и требуемый материал оболочки. Для повторения геометрии Ф2 подтвердите межосевое расстояние 80 мм, стержень 65 мм и способ крепления. Если маркировки нет, приложите фото и сообщите размеры после гибки, параметры электропитания и место установки нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли изменить резьбу штуцера или крепление этого ТЭН?
Да. Для ТЭН 200 B13/6,0 J 220 крепление в названии не задано: можно согласовать штуцер с гайкой под доступную резьбу или фланец. Размер крепления сверяют с посадочным местом.
Можно ли выбрать другую длину контактного стержня?
Да. Для исполнения с длиной 2000 мм вместо стержня 65 мм можно выбрать другую длину из ряда по ГОСТ 13268-88. Длину указывают при заказе вместе с типом выводов.
Можно ли изменить мощность или напряжение, сохранив длину 2000 мм?
Да. Например, для варианта 6 кВт на 380 В расчётные ток и сопротивление спирали составляют 15,8 А и 24,1 Ом. При изменении напряжения спираль пересчитывают.
Можно ли заказать этот ТЭН без маркировки старого нагревателя?
Да. Для подбора формы Ф2 и межосевого расстояния 80 мм предоставьте фото и размеры старого ТЭН. Также укажите среду, мощность и напряжение.
Можно ли использовать ТЭН 200 B13/6,0 J 220 в другой среде?
Маркировка этого ТЭН рассчитана на воду и слабые растворы кислот с pH 5–7. Для другой среды нужно заново выбрать материал оболочки и проверить нагрузку, исходно она составляет 7,86 Вт/см².
Подойдёт ли ТЭН с формой Ф2 к моему оборудованию?
Совместимость проверяют по параметрам установки. У этого ТЭН длина 2000 мм, диаметр оболочки 13 мм, межосевое расстояние 80 мм, мощность 6 кВт и напряжение 220 В.
