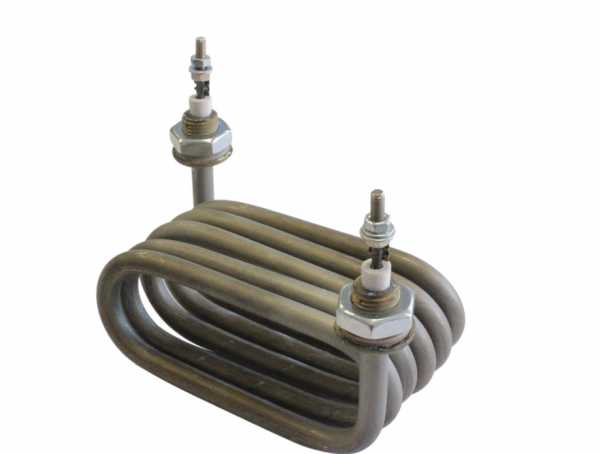

ТЭН 160.06.000 (158 А 8,5/2,7 J 220), нерж. сталь

Характеристики

Маркировка по частям

Как параметры маркировки связаны между собой

Маркировка 158 А 8,5/2,7 J 220 описывает конкретную конфигурацию: развёрнутая длина ТЭН составляет 1580 мм, наружный диаметр оболочки - 8,5 мм, мощность - 2,7 кВт, напряжение - 220 В. Код J задаёт рабочую среду этой модели: вода или слабые растворы кислот с pH 5–7. В названии товара также указаны оболочка из нержавеющей стали и латунный штуцер с резьбой М14х1,5.

Для оценки нагрузки учитывают активную часть нагревателя, а не всю развёрнутую длину. У ТЭН длиной 1580 мм расчётная активная длина равна 1500 мм. По расчёту для ТЭН по ГОСТ 13268-88 удельная поверхностная мощность составляет 6,74 Вт/см². Предел для среды J - 15 Вт/см², то есть расчётное значение ниже предельного на 55 %. Для исходного исполнения расчётный ток составляет 12,3 А, сопротивление в рабочем режиме - 17,9 Ом. В стандарте для этой среды также указан предел температуры оболочки 100°C.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Какие исполнения можно заказать на основе этого ТЭН

Исходная точка для изменений - ТЭН длиной 1580 мм и диаметром 8,5 мм, мощностью 2,7 кВт на 220 В, с контактным стержнем 40 мм и латунным штуцером М14х1,5.

• У базового ТЭН латунный штуцер М14х1,5 → по заказу можно выбрать метрическую резьбу М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубную резьбу G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Вместо латунного штуцера доступен штуцер из нержавеющей стали; для крепления к баку можно заказать фланец.
• Контактный стержень исходного ТЭН имеет длину 40 мм, код A → для этой конфигурации можно выбрать 65 мм (код B), 100 мм (код C), 125 мм (код D), 160 мм (код E), 250 мм (код F), 400 мм (код G) или 630 мм (код H). Вариант вывода задают отдельно: резьба М4, М5 или М6 с гайками и шайбами либо провод в термостойкой изоляции.
• У этой модели оболочка из нержавеющей стали → для воды по заказу доступны медь, нержавеющая AISI 304 или 12Х18Н10Т. Для жёсткой или солёной воды можно рассмотреть AISI 316 либо титан; материал выбирают с учётом состава воды и требований узла.
• Исходные электрические параметры - 2,7 кВт и 220 В → по заказу доступны другие мощности, а также напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Для оболочки диаметром 8,5 мм и среды J при смене мощности нужно заново оценить удельную нагрузку, поэтому мощность рассматривают вместе с длиной активной части.
• У ТЭН развёрнутая длина 1580 мм → по заказу можно задать прямую, U-, W-, M- или Г-образную форму, исполнение скрепкой, кольцом, спиралью либо оребрённую форму. При изменении геометрии отдельно указывают требуемую длину и форму нагревателя.
• Для ТЭН с параметрами 2,7 кВт и 220 В также можно заказать встроенный термовыключатель или термостат.

Что показывают расчёты для других вариантов

Если у ТЭН с исходной развёрнутой длиной 1580 мм увеличить контактный стержень с 40 до 65 мм, активная часть сократится с расчётных 1500 до 1450 мм. При сохранении мощности 2,7 кВт удельная нагрузка изменится с 6,74 до 6,97 Вт/см². Это важно учитывать при изменении длины стержня: оболочка и мощность остаются прежними, а активная длина становится короче.

При мощности 2 кВт и той же длине 1580 мм расчётная удельная нагрузка равна 4,99 Вт/см². Если выбрать 3,4 кВт, она составит 8,49 Вт/см². Для обоих вариантов расчётный показатель ниже предела 15 Вт/см² для среды J. Эти цифры позволяют сравнить варианты по нагрузке на оболочку, но сами по себе не определяют нужную мощность для конкретного дистиллятора или другого узла.

Для варианта 2,7 кВт на 380 В при сохранении размеров расчётные значения составят 7,1 А и 53,5 Ом. Спираль при переходе с исходных 220 В на 380 В пересчитывают; это не вариант простого переподключения того же ТЭН без изменения электрической части. Поэтому в задании нужно явно указать, требуется ли конфигурация 2,7 кВт, 220 В или вариант 2,7 кВт, 380 В.

Где применяют подобные ТЭН для воды

Подобные трубчатые нагреватели используют в камере нагрева дистиллятора, где исходная вода доводится до испарения. В справочнике среди примеров оборудования указаны Аквадистиллятор ДЭ-4М, Дистиллятор АЭ-25 и Аквадистиллятор медицинский АЭ-4. ТЭН 160.06.000 назван для дистиллятора АЭ-25МО; наличие в справочнике других моделей не означает, что этот ТЭН подходит к ним по размерам и электрическим параметрам.

ТЭН для воды применяют и в градирнях с открытыми бассейнами охлаждения чиллеров, где защищают воду от замерзания в период зимнего простоя. В лабораторных водяных банях нагреватели поддерживают нужную температуру проб, а в ванне длительной пастеризации вода нагревается в пароводяной рубашке. Подобный тип также используют в накопительном водонагревателе, аквадистилляторе и электрокотле, где нагревают воду или антифриз. Условия в этих узлах различаются, поэтому маркировку 158 А 8,5/2,7 J 220 сопоставляют с требованиями конкретного оборудования.

Оболочка для воды: нержавеющая сталь, медь или чёрная сталь

У этого водяного ТЭН оболочка из нержавеющей стали, а код J указывает на воду и слабые растворы кислот с pH 5–7. Для такой среды ГОСТ 13268-88 рекомендует оболочку из нержавеющей жаростойкой стали; расчётная нагрузка модели составляет 6,74 Вт/см² при пределе 15 Вт/см². По заказу для воды можно выбрать медь, нержавеющую AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды предусмотрены AISI 316 и титан. Чёрную сталь применяют в трубчатых нагревателях, но для данного исполнения с кодом J она не указана среди вариантов оболочки. Материал нельзя менять без учёта рабочей среды и режима нагрева.

Что сообщить для изготовления ТЭН с маркировкой 158 А

Чтобы повторить исполнение 160.06.000, укажите маркировку 158 А 8,5/2,7 J 220 и подтвердите параметры: 2,7 кВт, 220 В, развёрнутая длина 1580 мм, диаметр оболочки 8,5 мм, контактный стержень 40 мм и латунный штуцер М14х1,5. Если нужна другая резьба или материал штуцера, это следует отметить отдельно.

При изменении конструкции перечислите нужные параметры нового варианта: длину и форму, мощность и напряжение, материал оболочки, тип крепления и длину контактного стержня. Для среды укажите воду, слабый раствор кислот или другую рабочую жидкость; исходный код J относится к воде и слабым растворам кислот с pH 5–7. Если ТЭН устанавливается в дистиллятор, добавьте модель оборудования и фото узла, чтобы сопоставить исходное исполнение с местом установки.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
