Характеристики
| Тип изделия | ТЭН |
|---|---|
| Оборудование | Климатическая камера тепла и холода |
| Модель оборудования | КТК-3000 |
| Назначение по названию | Для климатической камеры |
Где стоит такой нагреватель
Дренажная магистраль (трубопровод конденсатоотвода) холодильного и климатического оборудования
Узел: греющий кабель, намотанный спирально или проложенный вдоль трубы под теплоизоляцией Какой ТЭН ставят: саморегулирующийся греющий кабель (не классический трубчатый ТЭН), мощность порядка 30 Вт на метр при 220В, рассчитан на трубы диаметром 50-100 мм, не требует отдельного… Почему отказывает: повреждение изоляции кабеля при монтаже, залив водой повреждённого участка, пережим при креплении хомутами Модели: Raychem (nVent) FrostGuard, серия CDE1553, Raychem (nVent) QTVR, серия EU1381, Raychem (nVent) HTV, серия EU1750.
Рефрижераторный вагон, контейнер, автомобильный рефрижератор (транспортный холод)
Узел: система подогрева пола вагона (дублирует основную холодильную установку), нагреватель дренажа у агрегатов Thermo King и Carrier Transicold Какой ТЭН ставят: встроенная в конструкцию пола система электрообогрева, точные характеристики у разных моделей агрегатов не публикуются в открытых каталогах Почему отказывает: экстремальные перепады температуры от -60 до +55°С, вибрация при движении, коррозия от соли и влаги на дорогах Модели: Thermo King E1000 (полностью электрический), Thermo King CFF (Container Fresh Frozen).
КТК-3000: геометрия зависит от места установки
Название связывает этот ТЭН с климатической камерой тепла и холода КТК-3000, но не сообщает форму и размеры нагревателя. Если элемент изогнут, для подбора нужны и развёрнутая длина трубки до гибки, и габариты уже согнутого элемента. Развёрнутая длина используется как исходный параметр для расчёта, а размеры после гибки показывают, поместится ли нагреватель в узле камеры.
ТЭН по размерам подбирают с учётом посадочного места: важно знать не только расстояние между концами, но и контур изгибов. Сведения о холодильном и климатическом оборудовании из справочника описывают отдельные системы обогрева дренажа и пола транспортных рефрижераторов. Это не описание конструкции КТК-3000 и не основание переносить параметры этих систем на нагреватель камеры.
- В дренажной магистрали холодильного или климатического оборудования греющий кабель прокладывают вдоль трубы либо наматывают спирально под теплоизоляцией. Изоляция кабеля может повредиться при монтаже; причиной отказа также бывают попадание воды на повреждённый участок и пережим хомутом.
- В справочнике среди примеров кабельных систем указаны Raychem (nVent) FrostGuard, серия CDE1553; QTVR, серия EU1381; HTV, серия EU1750; BTV, серия EU1380. Это саморегулирующиеся греющие кабели, а не трубчатые ТЭН климатической камеры КТК-3000.
- В рефрижераторном вагоне, контейнере или автомобиле электрообогрев может быть встроен в пол, а нагреватель дренажа размещён у агрегата. Для таких систем в источнике названы перепады температуры, вибрация при движении и коррозия от соли и влаги.
- В качестве примеров оборудования транспортного холода указаны Thermo King E1000 и CFF. Это модели из другой области применения; они не определяют конструкцию ТЭН для камеры КТК-3000.
Как заменить ТЭН в климатической камере
При замене нагревателя в КТК-3000 сопоставьте форму старого элемента с посадочным местом. Для изогнутого ТЭН отдельно измеряют длину трубки до гибки и габариты готовой формы: подмена одного размера другим может привести к тому, что нагреватель не встанет в узел.
- Отключите климатическую камеру КТК-3000 от питания и дождитесь безопасного состояния узла для работ.
- Снимите старый нагреватель, не повреждая посадочное место и соседние элементы. Запишите маркировку, если она сохранилась.
- Измерьте диаметр трубки и развёрнутую длину. Для изогнутого элемента отдельно зафиксируйте форму и габариты после гибки.
- Сверьте крепление и расположение выводов. Подбирайте замену нагревательного элемента для КТК-3000 по фактическим параметрам старого ТЭН и посадочного места.
- Установите элемент с подходящей геометрией и креплением; подключите его по штатной схеме оборудования.
- Перед включением проверьте крепление ТЭН, подключение выводов и состояние проводки: она не должна быть зажата или повреждена.
Исполнение ТЭН для КТК-3000 можно задать под узел
В названии указаны климатическая камера тепла и холода КТК-3000, но не геометрия нагревателя и не его электрические параметры. При заказе важно описать место установки: для изогнутого элемента длина трубки и габариты после гибки отвечают за разные стороны подбора.

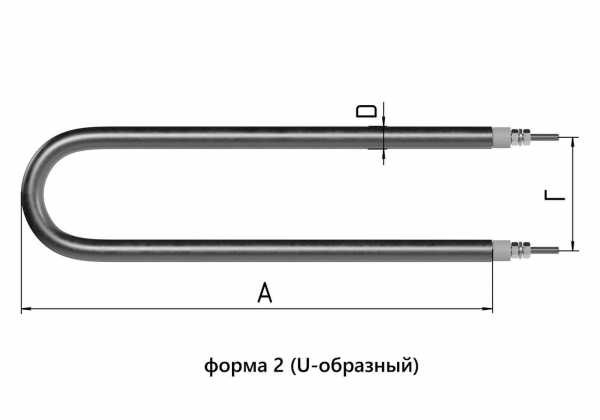

- Форма и длина не заданы → для узла КТК-3000 можно заказать прямой, U-, W-, M- или Г-образный ТЭН, «скрепку», кольцо, спираль, оребрённый вариант либо форму по эскизу. В эскизе камеры отметьте контур изгиба и габариты, ограничивающие установку.
- Крепление в названии не указано → для посадочного места КТК-3000 можно выбрать штуцер с гайкой или фланец. Тип и размер крепления должны соответствовать узлу камеры.
- Материал оболочки не указан → для ТЭН климатической камеры по заказу выбирают чёрную сталь, нержавеющую сталь или медь с учётом рабочей среды.
- Мощность и напряжение не указаны → их задают в техническом задании на нагреватель КТК-3000. Если при заказе меняется мощность, отдельно оценивают соответствие выбранной оболочки и геометрии условиям работы.
- Выводы в названии не описаны → можно согласовать их расположение и исполнение под подключение камеры: контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Длину холодной зоны также указывают отдельно.
- Для узла КТК-3000 по заказу можно предусмотреть встроенный термовыключатель или термостат, если такая комплектация нужна в задании.
Где применяют подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют в кипятильниках пассажирских вагонов для непрерывного приготовления кипятка и в электропарогенераторах для производства технологического пара. В автоклавах нагревают воду для стерилизации консервов под избыточным давлением; в моечных машинах деталей поддерживают нагрев водно-щелочного раствора, которым очищают узлы и агрегаты.
Такой тип нагревателя также используют в накопительных водонагревателях для нагрева воды в баке и в поливомоечных машинах для подогрева жидкого противогололёдного реагента. Это примеры оборудования для подобных ТЭН, а не описание нагревателя КТК-3000. При заказе для климатической камеры ориентируйтесь на её посадочное место, развёрнутую длину и геометрию после гибки.
Какие данные нужны для заказа ТЭН к КТК-3000
Для подбора нагревателя к климатической камере КТК-3000 подготовьте сведения о старом элементе и месте его установки. Если ТЭН согнут, не указывайте только расстояние между концами: оно не заменяет развёрнутую длину трубки.
ТЭН на заказ можно описать по маркировке, замерам или эскизу. Изготовление по эскизу особенно уместно, когда для узла КТК-3000 требуется заданный контур: покажите на нём форму изгибов, места крепления и габариты, ограничивающие установку. Универсальный ТЭН без сверки этих параметров не подтверждает, что он встанет в камеру.
- Модель оборудования КТК-3000 и фото узла установки или старого ТЭН.
- Развёрнутая длина трубки, диаметр, форма изгибов и габариты готового элемента для посадки в камеру.
- Известные мощность, напряжение, среда, материал оболочки, тип крепления и расположение выводов.
Вопросы
Можно ли для ТЭН КТК-3000 изменить штуцер или тип крепления?
Да, для посадочного места камеры можно выбрать штуцер с гайкой или фланец. Размер и резьбу указывают по фактическому узлу: в названии КТК-3000 они не заданы.
Можно ли изменить исполнение выводов для климатической камеры?
Да, можно согласовать контактный стержень с резьбой М4, М5 или М6 и гайками либо вывод проводом в термостойкой изоляции. Для ТЭН КТК-3000 расположение и длину холодной зоны указывают с учётом подключения в узле.
Можно ли задать для КТК-3000 другую мощность или напряжение?
Да, эти параметры в названии ТЭН не указаны и задаются отдельно в техническом задании. При выборе исполнения учитывают среду и геометрию нагревателя климатической камеры.
Можно ли заказать ТЭН для КТК-3000 без маркировки старого элемента?
Да, для подбора подойдут фото и замеры. Укажите развёрнутую длину трубки, диаметр, форму и габариты после гибки, чтобы сверить ТЭН с посадочным местом камеры.
Можно ли изменить материал оболочки для другой среды?
Материал оболочки ТЭН КТК-3000 в названии не указан. Для этого исполнения по заказу выбирают чёрную сталь, нержавеющую сталь или медь с учётом среды и условий работы.
Подойдёт ли ТЭН для КТК-3000 к другой модели оборудования?
Совместимость зависит от геометрии, крепления и электрических параметров, которых в названии КТК-3000 нет. Thermo King E1000 и CFF приведены как примеры транспортного холода, а не как подтверждённые места установки этого ТЭН.
