Характеристики
| Тип изделия | ТЭН |
|---|---|
| Оборудование | Расстоечный шкаф |
| Модель оборудования | Восход Бриз 122 |
| Назначение | Нагрев пара |
Где стоит такой нагреватель
Духовой шкаф (встраиваемый электрический)
Узел: открытые трубчатые ТЭН на задней/боковых стенках камеры сверху (часто совмещён с функцией гриля, более мощный) и снизу, в моделях с конвекцией добавляется кольцевой ТЭН… Какой ТЭН ставят: открытый трубчатый, верхний и нижний разной мощности (например 0,65 и 0,85 кВт на одну модель), общая подключаемая мощность духовки у бытовых моделей от 1,4 до 3,5 кВт. Почему отказывает: открытая спираль не ремонтопригодна и просто перегорает от износа; локальный перегрев при попадании капель жира или воды на раскалённую спираль; интенсивная долгая работа в режиме гриль.
Антиконденсатный обогреватель шкафа КРУ, НКУ и релейного шкафа
Узел: нагреватель на DIN-рейке или настенного крепления внутри корпуса шкафа, рядом с термостатом/гигростатом. Какой ТЭН ставят: плоский или трубчатый резистивный нагреватель в компактном корпусе, естественная конвекция или с вентилятором, напряжение 230 В, мощность 10-150 Вт (без вентилятора) и… Почему отказывает: коррозия контактов от длительной конденсации при отключённом обогреве, перегорание при отсутствии термостата-ограничителя. Модели: Rittal обогреватель распределительного шкафа.
Как отличить ТЭН пара в шкафу Восход Бриз 122

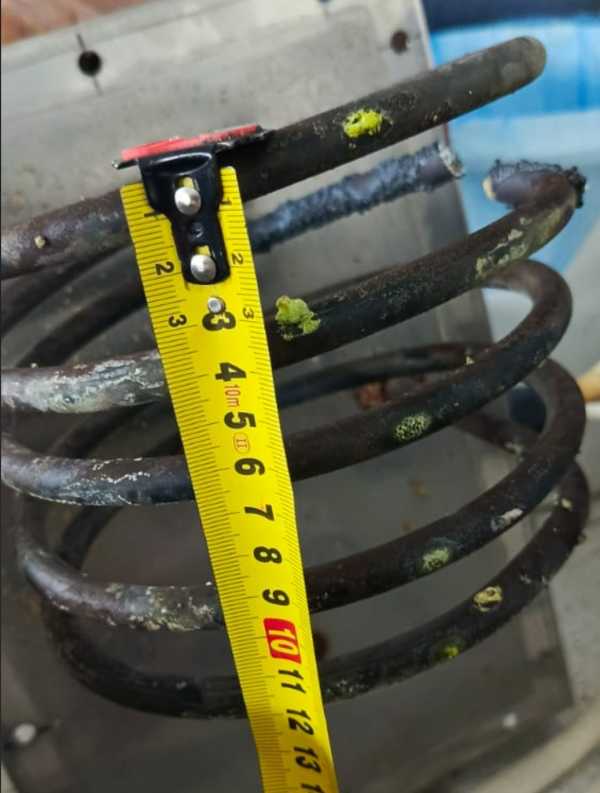

В расстоечном шкафу Восход Бриз 122 ТЭН предназначен для нагрева пара. В конструкции расстоечного шкафа могут быть два отдельных нагревателя: один греет воздух камеры, второй воду в ванночке для поддержания влажности. Поэтому при снятии детали важно отметить, в каком узле она находилась. Назначение «нагрев пара» относится к карточке этого ТЭНа, а не к любому нагревателю внутри шкафа.
Трубчатый электронагреватель для замены подбирают по его собственным данным. Сверьте маркировку, форму после гибки, развёрнутую длину и диаметр трубки; отдельно зафиксируйте способ крепления и расположение выводов. Если надпись на старом элементе стёрлась, фотография детали рядом с местом установки поможет определить её конфигурацию. Не переносите на ТЭН Восход Бриз 122 значения мощности и напряжения из описаний других шкафов: в названии товара они не указаны.
- Перед снятием установите, что старая деталь стояла в узле нагрева воды для пароувлажнения, а не воздуха камеры.
- Сфотографируйте форму ТЭНа Восход Бриз 122, его выводы, крепление и расположение относительно ванночки.
- Снимите маркировку и измерьте длину и диаметр трубки; зафиксируйте расстояние между крепёжными точками.
Порядок замены ТЭНа нагрева пара
Для шкафа Восход Бриз 122 сначала зафиксируйте параметры снятого ТЭНа, затем сопоставьте их с заданием на замену. Так меньше риск перепутать нагреватель воды с отдельным элементом нагрева воздуха камеры.
- Перед работой обесточьте шкаф и дождитесь остывания парового узла. Не приступайте к снятию детали, пока оборудование подключено к электросети.
- Извлеките старый ТЭН, сохранив сведения о его положении и способе фиксации. Отметьте, что он работал в узле нагрева воды для пара.
- Перепишите надписи на трубке или крепёжной части. Если маркировки нет, сфотографируйте ТЭН и место его установки в Восход Бриз 122.
- Сопоставьте старую деталь с узлом шкафа по геометрии: запишите её длину, форму после гибки, диаметр трубки, расположение выводов и расстояние между крепёжными точками.
- Отдельно проверьте мощность и напряжение по маркировке старого элемента или документации на него. Не подставляйте вместо них параметры всего шкафа или другого расстоечного оборудования.
- После установки проверьте, что ТЭН закреплён в исходном узле и соединения восстановлены. Контрольную проверку шкафа выполняйте по его эксплуатационной документации.
Как изменить исполнение ТЭНа Восход Бриз 122
В каталожном названии указаны шкаф Восход Бриз 122 и назначение ТЭНа для нагрева пара; размеры и электрические параметры не приведены. По заказу делаем исполнение по данным старой детали или переданному эскизу.
- Крепёж старого ТЭНа для Восход Бриз 122 может быть задан при заказе: можно выбрать штуцер с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28, с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2, либо фланец. Укажите вариант, соответствующий месту установки в паровом узле.
- Для выводов ТЭНа нагрева пара можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Сообщите, какая конструкция была у снятой детали и где относительно крепления расположены выводы.
- Материал оболочки ТЭНа Восход Бриз 122 в названии не указан. По заказу выполняем оболочку из чёрной или нержавеющей стали, меди, жаропрочной стали либо титана; при необходимости задаём покрытие цинком или фторопластом.
- Мощность и напряжение ТЭНа для шкафа Восход Бриз 122 нужно указать отдельно. Если требуется изменить мощность, сохранив геометрию детали, рассчитываем удельную нагрузку на оболочку с учётом среды нагрева.
- Форму и длину ТЭНа для парового узла можно задать как прямое, U-, W-, M- или Г-образное исполнение, «скрепку», кольцо, спираль либо оребрённый вариант. По старому элементу или эскизу согласуем длину, радиус гиба и расстояние между осями.
- Для ТЭНа Восход Бриз 122 дополнительно можно заказать встроенный термовыключатель или термостат. Если для оболочки выбран нержавеющий материал, укажите это в задании на нержавеющий пищевой ТЭН.
В каком оборудовании применяют подобные ТЭН
Подобные трубчатые ТЭН применяют в расстоечных шкафах для раздельного нагрева воздуха камеры и воды, испаряющейся для поддержания влажности. Примеры моделей из справочника: Abat ШРТ-6, ШРТ-12, ШРТ-16 и ШРТ-18, а также Finist РШ и ШТП. Это оборудование сходно по назначению, но не подтверждает взаимозаменяемость с ТЭНом для Восход Бриз 122: для подбора важны параметры конкретной детали.
Трубчатые нагреватели используют и в другой профессиональной кухонной технике. В ротационном пекарском шкафу они нагревают воздух с принудительной конвекцией, а в жарочном шкафу работают в верхнем и нижнем блоках камеры. Подобные ТЭН применяют в хлебопекарных ярусных и подовых печах для выпечки хлеба, булочек и пиццы; в термоупаковочном туннеле горячий воздух усаживает плёнку. В вертикальном гриле для шаурмы открытые нагреватели воздействуют на мясо инфракрасным излучением.
Какие данные подготовить для подбора
Чтобы подобрать ТЭН на заказ для нагрева пара в шкафу Восход Бриз 122, передайте сведения о снятой детали и узле установки. Если маркировки нет, приложите фотографии и доступные замеры.
- Модель оборудования: Восход Бриз 122.
- Фото снятого ТЭНа целиком, маркировки и его места в паровом узле.
- Длину, форму после гибки и диаметр трубки старого элемента.
- Мощность и напряжение снятого ТЭНа, если они указаны на детали или в документации.
- Вид крепления и расстояние между точками фиксации; укажите резьбу, если она известна.
- Среду работы: воду для образования пара или воздух камеры.
Вопросы
Можно ли сделать ТЭН для Восход Бриз 122 с другой резьбой или креплением?
Да. Для ТЭНа нагрева пара можно задать штуцер с одной из доступных метрических или трубных резьб либо фланец. Исполнение согласуют по креплению снятой детали и месту установки в шкафу.
Можно ли изменить выводы или длину контактного стержня?
Да. Для ТЭНа Восход Бриз 122 можно задать контактный стержень с резьбой М4, М5 или М6 либо провод в термостойкой изоляции. Укажите нужную конструкцию и расположение выводов относительно крепления старой детали.
Можно ли задать другую мощность или напряжение при тех же размерах?
Можно задать другие мощность и напряжение для ТЭНа нагрева пара, но при изменении мощности меняется удельная нагрузка на оболочку. Для расчёта нужны геометрия детали и сведения о среде.
Можно ли изготовить ТЭН для Восход Бриз 122 без маркировки старого элемента?
Да. Для подбора нужны модель Восход Бриз 122, фотографии старого ТЭНа, его форма, длина, диаметр трубки и крепление. Мощность и напряжение укажите, если их можно установить по документации.
Можно ли поставить ТЭН Восход Бриз 122 для нагрева воздуха?
Название товара задаёт назначение для нагрева пара. Для нагрева воздуха требуется отдельно определить параметры ТЭНа соответствующего узла шкафа.
Подойдёт ли ТЭН Восход Бриз 122 к другому расстоечному шкафу?
Одного назначения «нагрев пара» недостаточно, чтобы подтвердить совместимость. Abat ШРТ-6, ШРТ-12 и Finist РШ - другие модели; для подбора сопоставьте крепление, размеры, мощность и напряжение снятого ТЭНа.
