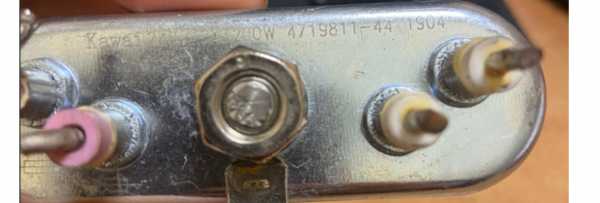

Характеристики
| Тип | ТЭН |
|---|---|
| Исполнение | спаренный |
| Количество элементов | 2 |
| Мощность одного элемента | 3200 |
| Суммарная мощность | 6400 |
Сначала измерьте трубку, затем её изгиб
Для подбора по старому образцу запишите диаметр трубки, развёрнутую длину, форму изгиба и габариты после гибки. Развёрнутая длина нужна для расчёта, а размеры после гибки помогают проверить, войдёт ли нагреватель в узел.
Отдельно измерьте холодную зону и контактный стержень. Если маркировки нет, также понадобятся мощность и напряжение по паспорту аппарата или шильдику.
- Снимите размеры старого ТЭН до демонтажа, если это возможно.
- Очистите посадочное место от грязи, накипи и ржавчины перед установкой замены.
Пример применения: подогрев топлива в сепараторе
Такие ТЭН встречаются в топливных фильтрах-сепараторах грузовой и специальной техники, например Separ-2000. В корпус сепаратора устанавливают низковольтный ТЭН, чтобы топливо не застывало на холоде.
Для оборудования из справочника указаны нагреватели на 12 или 24 В мощностью 250-450 Вт. Это параметры оборудования, а не данного спаренного ТЭН. Подходит ли конкретный нагреватель, проверяют по маркировке и размерам.
Схему подключения выбирают по напряжению
Напряжение этого ТЭН в названии не указано, поэтому схему подключения нужно определять по маркировке или документации. При подключении группы ТЭН на 220 В к сети 380/220 В применяют звезду, а ТЭН на 380 В подключают треугольником.
При схеме звезда мощность трёх ветвей должна быть одинаковой. Количество элементов, кратное трём, помогает распределить нагрузку по фазам равномерно.
- Перед подключением сверьте напряжение каждого элемента и схему аппарата.
- Не выбирайте схему только по суммарной мощности.
Причину перегорания ищут в режиме работы и установке
При замене проверьте, соответствует ли нагреватель рабочей среде и посадочному месту. Отложения в баке могут ухудшить контакт по резьбе или уплотнению, вызвать перекос и протечку.
По маркировке и паспорту аппарата сверяют мощность и напряжение. При изготовлении по эскизу также задают материал оболочки с учётом среды и длину холодной зоны.
Расшифровка маркировки начинается с кода ТЭН
ГОСТ 13268-88 описывает ТЭН как нагревательный элемент с контактными стержнями, запрессованный с наполнителем в металлическую оболочку. В условном обозначении могут быть зашифрованы развёрнутая длина, диаметр оболочки, мощность, нагреваемая среда и напряжение.
Пример из ГОСТ: ТЭН-25А10/0,25Х127 ГОСТ 13268-88. В нём 25 означает развёрнутую длину 250 мм, код А обозначает длину контактного стержня в заделке 40 мм, 10 - диаметр оболочки 10 мм, 0,25 - мощность 0,25 кВт, Х - среду, 127 - напряжение. Это пример стандарта, а не маркировка товара на этой странице.
Для расчёта соберите маркировку и данные узла
ТЭН на заказ подбирают по маркировке, чертежу, эскизу или образцу. Если маркировка сохранилась, пришлите её фото; если нет - приложите фото старого нагревателя и размеры.
ТЭН по размерам можно рассчитать по данным о среде и креплении. Укажите, где работает нагреватель: в воде, неподвижном воздухе, воздухе с обдувом или масле.
- Маркировка старого ТЭН, мощность и напряжение.
- Развёрнутая длина, диаметр трубки, форма и габариты после гибки.
- Длина контактного стержня или холодной зоны.
- Тип крепления, резьба или фланец, межосевое расстояние и модель оборудования.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному названию это определить нельзя: в нём не указаны напряжение, размеры и тип крепления. Например, в топливном сепараторе Separ-2000 встречаются низковольтные нагреватели, но совместимость проверяют по маркировке и размерам старого ТЭН.
Можно ли сделать замену по старому образцу без маркировки?
Да, для подбора понадобятся размеры старого нагревателя, мощность и напряжение по паспорту аппарата или шильдику. Также укажите среду и тип крепления.
Можно ли использовать ТЭН в воде, воздухе или масле?
Среду нужно указать при подборе: исполнение нагревателя зависит от условий работы. Не устанавливайте ТЭН в другую среду без проверки маркировки и параметров.
Как проверить старый ТЭН?
Осмотрите маркировку у вывода или на штуцере, измерьте трубку и проверьте данные по мощности и напряжению на шильдике аппарата или в паспорте. Для точной замены также нужны форма изгиба и крепление.
Что прислать для расчёта ТЭН по размерам?
Маркировку или фото старого нагревателя, размеры, мощность, напряжение, рабочую среду и данные о креплении. Укажите модель оборудования, если она известна.
Что означает маркировка ТЭН по ГОСТ 13268-88?
В обозначении могут быть указаны развёрнутая длина, диаметр оболочки, мощность, нагреваемая среда и номинальное напряжение. Например, в коде ТЭН-25А10/0,25Х127 число 127 указывает напряжение 127 В.
