Характеристики
| Тип по названию | ТЭН бойлера |
|---|---|
| Обозначение | 1007 0010 |
| Оборудование в названии | Inoksan |

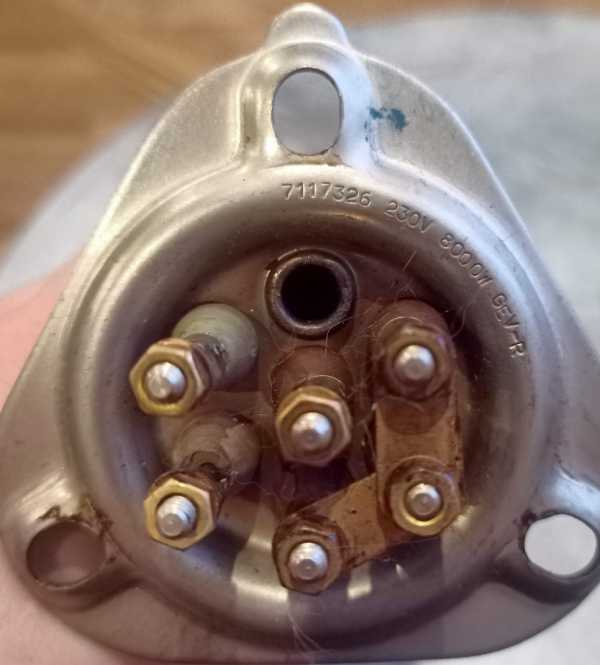

| Дополнительная маркировка | 7117326 230V 8000W GEV-R |
| Мощность | 8 кВт |
| Напряжение | 230 В |
Расчёт по мощности и напряжению
| Расчётный ток | 34,8 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 6,6 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Параметры Inoksan 1007 0010 и посадочное место
В каталожном названии ТЭН бойлера Inoksan 1007 0010 указаны мощность 8000 Вт и напряжение 230 В. Дополнительная маркировка товара: 7117326 230V 8000W GEV-R. Эти значения определяют электрическое исполнение, но не сообщают форму, длину и диаметр трубчатой части, материал оболочки или способ крепления.
Для ТЭН с маркировкой 1007 0010 расчётный ток составляет 34,8 А, а расчётное сопротивление в рабочем режиме - 6,6 Ом. Эти цифры относятся к исполнению на 8000 Вт, 230 В. Чтобы подобрать изделие для конкретного бака, электрических данных недостаточно: нужно определить, предусмотрено ли в узле крепление через штуцер с гайкой или фланец. Поэтому тэн для воды выбирают одновременно по электрическим параметрам и геометрии установки.
- Мощность товара: 8000 Вт. Это параметр ТЭН Inoksan 1007 0010, не суммарная мощность бойлера.
- Напряжение товара: 230 В. При переходе на другое напряжение спираль пересчитывают.
- Крепление в названии не указано. Выбор штуцера или фланца зависит от посадочного узла бойлера.
Как согласовать штуцер, фланец и другие исполнения
Для ТЭН Inoksan 1007 0010 на 8000 Вт и 230 В можно по заказу согласовать конструкцию крепления и другие параметры, которых нет в каталожном названии.
- В обозначении 1007 0010 крепление не задано → по заказу изготавливаем исполнение со штуцером и гайкой либо с фланцем; размер выбирают по посадочному узлу бойлера.
- Выводы для ТЭН 8000 Вт, 230 В в названии не описаны → можем поставить контактный стержень с резьбой и гайками либо провода в термостойкой изоляции; длину холодной зоны согласуем отдельно.
- Материал оболочки Inoksan 1007 0010 в каталоге не раскрыт → для нового исполнения по заказу используем медь или нержавеющую сталь, учитывая условия работы в воде.
- В исходном названии указаны 8000 Вт и 230 В → по заказу можно рассмотреть другую мощность или напряжение с пересчётом спирали; при сохранении размеров проверяем нагрузку на оболочку.
- Форма и длина трубки для 1007 0010 в названии отсутствуют → по заказу выполняем прямое или гнутое исполнение, в том числе по эскизу, согласовав геометрию с узлом установки.
- В маркировке Inoksan 1007 0010 термовыключатель или термостат не обозначен → можем предусмотреть встроенный термовыключатель или термостат по заказу.
Расчётные варианты: 4, 8 и 12 кВт
Если для ТЭН длиной, равной исходной, рассматривать мощность 4 кВт при 230 В, расчётный ток составит 17,4 А. Нагрузка на оболочку при той же длине изменится в 0,5 раза относительно исполнения Inoksan 1007 0010 на 8000 Вт. Длина всё равно требует проверки под среду: исходное название не сообщает, в каких условиях будет работать трубка.
Для мощности 8 кВт при напряжении 220 В вместо указанных для товара 230 В расчёт даёт ток 36,4 А и сопротивление спирали 6 Ом. В этом варианте размеры остаются прежними, а спираль пересчитывается. То есть совпадение мощности с ТЭН 1007 0010 не означает совпадения электрического исполнения: исходный товар обозначен как 8000 Вт, 230 В.
При мощности 12 кВт и напряжении 230 В расчётный ток составляет 52,2 А. Если длина останется прежней, нагрузка на оболочку изменится в 1,5 раза. Поэтому для такого изменения нельзя исходить только из того, что новая трубка помещается в узел бойлера: длину нужно проверить применительно к рабочей среде.
Оболочка для водяного исполнения также выбирается отдельно от расчёта мощности. Варианты для воды: медь, нержавеющая сталь AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды указаны AISI 316 или титан. Эти сведения описывают варианты заказа, а не подтверждают материал оболочки исходного ТЭН Inoksan 1007 0010.
Как ТЭН закрепляют в бойлере и почему он отказывает
Для ТЭН Inoksan 1007 0010 известны мощность 8000 Вт и напряжение 230 В, но не указано, как именно его нагревательная часть входит в бак. В накопительных водонагревателях применяют боковое или нижнее крепление через фланец, а также установку через резьбовую втулку. Поэтому перед заказом сопоставляют конструкцию узла с требуемым креплением нового ТЭН.
- В накопительном баке мокрый ТЭН напрямую контактирует с водой, а сухой ТЭН работает внутри защитной колбы. Такие конструкции встречаются в Ariston Pro1 R Thermo 80 VTS/VTD, Thermex Nika 80-V SafeDry и Thermex HIT 15-U Pro. Это примеры оборудования, а не подтверждение, что ТЭН Inoksan 1007 0010 подходит к любой из этих моделей.
- На мокрой трубке накипь может образовать теплоизолирующий слой: спираль внутри перегревается и прогорает. Для заказа исполнения на 8000 Вт важно сообщить рабочую среду и согласовать длину нагревательной части, но материал и геометрия товара из одной только маркировки 1007 0010 неизвестны.
- Рядом с ТЭН в баке может устанавливаться магниевый анод. При его истощении или отсутствии возрастает риск электрохимической коррозии трубки. Анод не предотвращает образование накипи, поэтому при замене ТЭН бойлера учитывают и его состояние, и условия работы нагревателя.
- В промышленных водонагревателях встречаются блоки ТЭН с термостатом, которые вкручиваются в бак через резьбовой штуцер. Среди примеров оборудования - ТЭН ZOTA с термостатом для бойлера 1½″ на 2 кВт и блоки в составе БТП «ЭТК-Прибор». Их мощность и крепление не являются параметрами Inoksan 1007 0010.
- В бойлерах косвенного нагрева сухой ТЭН может размещаться в защитной гильзе; в качестве примера оборудования указан Drazice OKC 160. Такая установка отличается от контакта мокрой трубки с водой. Название товара Inoksan 1007 0010 не позволяет определить, какой тип нагревательной части применён в исходном исполнении.
Материал оболочки для исполнения на 8000 Вт
В названии ТЭН Inoksan 1007 0010 указаны 8000 Вт и 230 В, но материал оболочки не назван. По этим электрическим параметрам нельзя установить, медная трубка или нержавеющая сталь использована в исходном изделии. Если нужен тэн для водонагревателя, материал согласуют отдельно с учётом состава воды и условий работы.
Для водяного исполнения по заказу можно выбрать медь, нержавеющую сталь AISI 304 или 12Х18Н10Т. Для жёсткой или солёной воды в вариантах исполнения указаны AISI 316 или титан. Это варианты для нового заказа, а не характеристика, которую можно приписать ТЭН 1007 0010 без сведений о его оболочке.
Магниевый анод защищает металл бака от коррозии, но не устраняет накипь на поверхности нагревателя. При выборе оболочки для ТЭН 8000 Вт, 230 В учитывают состояние воды отдельно от наличия анода. Также нужно согласовать прокладку ТЭН и крепление с конструкцией бака: их размеры в каталожном названии не приведены.
Данные для заказа ТЭН Inoksan 1007 0010
Для исходного исполнения укажите обозначение Inoksan 1007 0010 и маркировку 7117326 230V 8000W GEV-R, а также параметры 8000 Вт и 230 В. Если требуется изменение мощности, напряжения, материала или формы, обозначьте это отдельно: исходное название не задаёт эти конструктивные сведения.
Чтобы согласовать крепление, укажите, что предусмотрено в баке: штуцер с гайкой или фланец. Для штуцерного варианта нужны данные резьбы, для фланцевого - его размеры и расположение крепёжных отверстий. Это позволяет обсуждать исполнение именно для ТЭН 8000 Вт, 230 В, а не делать выводы о геометрии по одному названию Inoksan.
- Маркировка старого нагревателя и требуемые электрические параметры; исходные значения товара - 8000 Вт и 230 В.
- Длина, форма и диаметр трубки; для гнутого исполнения - расстояния между её участками.
- Тип крепления, размер резьбы либо размеры фланца. Укажите модель бойлера или приложите фото посадочного узла.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать ТЭН Inoksan 1007 0010 с другой резьбой или креплением?
Да, для исполнения 8000 Вт, 230 В по заказу согласуем штуцер с гайкой или фланец. Тип крепления и размер резьбы в названии 1007 0010 не указаны.
Можно ли изменить выводы или длину контактного стержня?
Для ТЭН 8000 Вт, 230 В можно согласовать контактный стержень с резьбой и гайками либо провода в термостойкой изоляции. Длина контактной части в названии товара не приведена.
Можно ли сохранить размеры и изменить мощность или напряжение?
Можно рассмотреть такое исполнение, но спираль пересчитывают. Например, для 8 кВт при 220 В расчёт даёт ток 36,4 А и сопротивление 6 Ом; размеры остаются прежними.
Можно ли заказать ТЭН на 8000 Вт без маркировки старого изделия?
Для исходного электрического исполнения нужны параметры 8000 Вт и 230 В. Если маркировки нет, сообщите геометрию нагревательной части и данные крепления: они не указаны в названии 1007 0010.
Можно ли использовать этот ТЭН в другой среде?
В названии Inoksan 1007 0010 среда не указана. Для исполнения на 8000 Вт сообщите рабочие условия: при заказе для воды отдельно согласуют материал оболочки и проверяют нагрузку на неё.
Подойдёт ли ТЭН 1007 0010 к моему бойлеру?
Название подтверждает мощность 8000 Вт и напряжение 230 В, но не совместимость с конкретной моделью. ТЭНы встречаются, например, в Ariston Pro1 R Thermo 80 VTS/VTD и Thermex HIT 15-U Pro; для подбора сверяют крепление и размеры узла.
