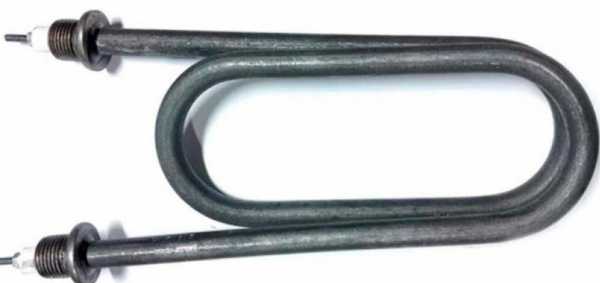

ТЭН 280 В 13/9.0 J, скрепка 660 мм

Характеристики

Обозначение	280 В
Фрагмент маркировки	13/9.0
Код	J
Фрагмент маркировки	380
Оболочка	Нержавеющая цельнотянутая труба
Форма	Скрепка
Длина формы	660 мм
Напряжение	280 В

Что сообщает маркировка ТЭН 280 В 13/9.0 J

В названии указаны обозначение 280 В, фрагменты маркировки 13/9.0 и 380, материал оболочки - нержавеющая цельнотянутая труба, форма «скрепка» и длина 660 мм. Эти сведения описывают именно данную позицию, но по одной каталожной строке нельзя достоверно назначить значения всем числовым фрагментам: например, 13/9.0 и 380 приведены без пояснений. Поэтому при подборе их сверяют с маркировкой старого ТЭН, чертежом или документацией на оборудование, а не трактуют как размеры или параметры подключения без подтверждения. Код J можно читать по ГОСТ 13268-88: он относится к воде и слабым растворам кислот с pH 5-7, а для оболочки указана нержавеющая жаростойкая сталь. Форма «скрепка» длиной 660 мм задаёт конфигурацию изделия; если меняется геометрия или среда, конструкцию и нагрузку на оболочку нужно рассматривать заново. Так подбирают тэн на заказ, не смешивая параметры исходной позиции с требованиями к новой.

Какие исполнения можно задать для этой «скрепки»

В исходной позиции указаны 280 В, нержавеющая цельнотянутая труба и форма «скрепка» 660 мм. Это тэн из нержавейки; по заказу отдельные конструктивные параметры можно изменить.

Сейчас тип крепления в названии не указан → по заказу делаем штуцер с гайкой или фланец. Резьбу и размер крепления задают под посадочное место.
Сейчас тип выводов не указан → можем поставить контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны задают под требуемую конструкцию.
Сейчас указана нержавеющая цельнотянутая труба → по заказу возможны чёрная сталь, нержавеющие стали, медь, титан или жаропрочная сталь, а также покрытие цинком или фторопластом. Материал выбирают с учётом среды.
Сейчас в каталоге указано 280 В → по заказу задают другое напряжение и мощность; для новых параметров пересчитывают удельную нагрузку на оболочку с учётом среды. Для исполнения доступны напряжения из заданного перечня и мощность от 100 Вт.
Сейчас форма - «скрепка», длина - 660 мм → по заказу выполняем прямую, U-, W-, M- или Г-образную форму, кольцо, спираль, оребрённое исполнение либо форму по эскизу. Дополнительно можно предусмотреть встроенный термовыключатель или термостат.

Как ТЭН такой формы размещают в пресс-форме

В пресс-формах для литья пластика и металла нагреватели размещают в каналах тела формы. Для таких узлов в справочнике описаны угловые ТЭНУ с цилиндрическим корпусом из нержавеющей стали и кубической втулкой в месте соединения нагревательного элемента с токопроводом. Это описание типа нагревателя в оборудовании, а не подтверждение, что конкретная позиция 280 В 13/9.0 J 380 с формой «скрепка» 660 мм имеет такую же конструкцию или подходит к определённой пресс-форме.

В качестве примеров оборудования и решений для пресс-форм в справочнике приведены «Патронный нагреватель (ТЭНП) Ø6-25 мм, L 40-3500 мм», «Патронный ТЭН (общий тип)» и патент RU2630119C2 на подогрев пресс-формы. Эти названия помогают определить область применения узла, но сами по себе не подтверждают совместимость с данной скрепкой. Для замены нагревательного элемента сопоставляют форму, длину 660 мм, маркировку 280 В 13/9.0 J 380 и посадочные размеры конкретной формы.

Для пресс-формы важно, чтобы форма и длина 660 мм соответствовали каналу; несовпадение геометрии может помешать установке или обслуживанию.
В описании угловых ТЭНУ указаны необогреваемые участки у торцов. Их параметры для этой позиции в названии не приведены, поэтому их нельзя считать установленными по одной длине 660 мм.
Среди причин отказа нагревателей в формах называют превышение удельной мощности относительно рабочей температуры и механические повреждения при частой разборке для обслуживания; это общие сведения об угловых ТЭНУ в пресс-формах, а не подтверждённая причина отказа именно этой позиции.

Как читать код J и соседние обозначения

В обозначении этой позиции код J соседствует с фрагментами 13/9.0 и 380, а также с указанием 280 В. По ГОСТ 13268-88 буква J обозначает среду, но остальные фрагменты нельзя уверенно расшифровать без полного стандартизованного обозначения или паспорта.

J - вода или слабый раствор кислот с pH 5-7; для этого кода стандарт указывает нержавеющую жаростойкую сталь.
В таблице ГОСТ для кода J приведена предельная удельная поверхностная мощность 15,0 Вт/см². Это предел для обозначенной среды, а не заявленный параметр данной позиции.
Фрагмент 13/9.0 присутствует в названии, но его смысл в предоставленных данных не расшифрован. Не следует считать его диаметром, мощностью или длиной без подтверждения по маркировке и документации.
Число 380 также дано без подписи, поэтому по нему нельзя назначать напряжение или схему подключения именно этого ТЭН.
Термин «схема треугольник» относится к групповому подключению ТЭН на 380 В согласно предоставленным сведениям. Но наличие цифр 380 и 280 В в названии этой позиции не объясняет их взаимосвязь, поэтому схему по одной строке не выбирают.

Что сверить перед заказом ТЭН 660 мм

Чтобы изготовление по эскизу или подбор замены относились именно к позиции с формой «скрепка», укажите подтверждённые параметры и отдельно отметьте, что требуется изменить.

Передайте маркировку целиком: 280 В 13/9.0 J 380. Если фрагменты 13/9.0 и 380 расшифрованы в паспорте оборудования, приложите это пояснение.
Сверьте длину и геометрию после гибки с указанными в каталоге 660 мм; отдельно укажите развёрнутую длину и габариты, если они заданы на чертеже.
Уточните диаметр трубки, тип крепления и положение выводов: в названии товара крепление и тип выводов не обозначены.
Подтвердите среду для кода J и сообщите, остаётся ли оболочка из нержавеющей цельнотянутой трубы или нужен другой материал.
Если меняются напряжение, мощность или форма «скрепка», перечислите новые требования отдельно: такие изменения влияют на конструкцию и расчёт нагрузки на оболочку.

Вопросы

Можно ли сделать такой же ТЭН с другой резьбой штуцера или другим креплением?

Да. В названии ТЭН 280 В 13/9.0 J 380 крепление не указано, поэтому по заказу можно предусмотреть штуцер с гайкой или фланец под посадочное место.

Можно ли поставить другие выводы или изменить длину контактного стержня?

Да. Для ТЭН со скрепкой длиной 660 мм доступны контактный стержень с резьбой М4, М5 или М6 и выводы проводом в термостойкой изоляции; длину задают под требуемую конструкцию.

Можно ли изменить мощность или напряжение при тех же размерах?

Можно задать другие значения для исполнения ТЭН 280 В, но при изменении мощности нужно пересчитать удельную нагрузку на оболочку. Длина 660 мм сама по себе не подтверждает допустимость новых электрических параметров.

Можно ли изготовить ТЭН по старому образцу без маркировки?

Да, для позиции формы «скрепка» длиной 660 мм можно передать размеры и эскиз. Полезно также сообщить материал оболочки, среду, крепление, расположение выводов, мощность и напряжение.

Подойдёт ли ТЭН с кодом J для другой среды?

Код J в обозначении 13/9.0 J относится по ГОСТ 13268-88 к воде и слабым растворам кислот с pH 5-7. Для другой среды нужно отдельно подобрать материал оболочки и проверить нагрузку, не перенося код J автоматически.

Подойдёт ли эта скрепка 660 мм к моей пресс-форме?

По одному названию 280 В 13/9.0 J 380 совместимость определить нельзя: нужно сопоставить форму, длину, канал и крепление. В справочнике есть примеры «Патронный ТЭН (общий тип)» и решения для подогрева пресс-форм, включая RU2630119C2, но это не подтверждает взаимозаменяемость.

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
