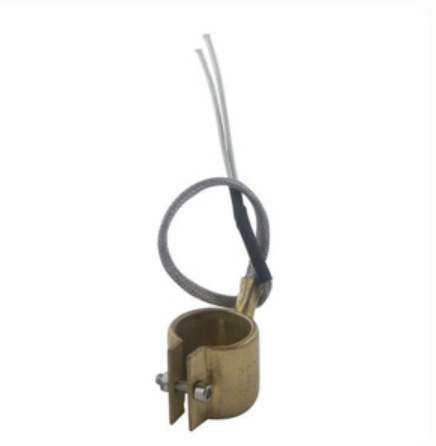

Характеристики
| Внутренний диаметр | 45 мм |
|---|---|
| Ширина | 35 мм |
| Мощность | 0.3 кВт |
| Напряжение | 220 В |
Где применяется сопловой хомутный нагреватель
Хомутовый нагреватель используется для нагрева сопла в термопластавтоматах, а также в горячеканальных системах. Он применяется на переходных зонах экструдера, узлах дозирования горячего клея и другом оборудовании, где форсунка горячего канала нуждается в точном нагреве.
Кольцевой нагреватель совмещён с каналом охлаждения на переходных зонах экструдера. Малый диаметр нагревателя позволяет устанавливать его на узкие сопла.
- Переходные зоны экструдера
- Узел дозирования горячего клея
- Горячеканальные системы
- Форсунки горячего канала
Подбор нагревателя по маркировке
При замене кольцевого нагревателя снимите маркировку со старого. Внутренний диаметр 45 мм и ширина 35 мм должны совпадать с параметрами нового. Мощность 0.3 кВт и напряжение 220 В также критичны.
По маркировке можно определить тип изоляции и производителя. Обратите внимание на способ крепления и тип выводов.
- Проверьте внутренний диаметр и ширину
- Уточните мощность и напряжение
- Определите тип выводов и длину провода
- Наличие паза под термопару
Конструктивные исполнения
По заказу делаем нагреватели в миканитовом (до 400°C) или керамическом (до 700°C) исполнении. Возможно цельное или разъёмное кольцо из двух полуколец. Также доступен карман для термопары - сквозной или глухой паз под термопару типа K или J.
Полукольцо на форсунку применяется, когда нужен монтаж без демонтажа форсунки с вала или раздельная регулировка температуры половин.
- Миканитовый хомут на сопло
- Керамический хомут на сопло
- Полукольцо на форсунку
- Исполнение с пазом под термопару
Особенности монтажа и точность позиционирования датчика
Для точного контроля температуры важно правильное позиционирование термопары. Исполнение с пазом обеспечивает плотное прилегание датчика к поверхности цилиндра.
Байонетная термопара и mini-coil нагреватели используются в горячеканальных системах OEM. Термопара типа J встроена в мини-катушечные нагреватели.
- Точность позиционирования датчика
- Байонетная термопара
- Mini-coil
- Термопара типа J
Международные аналоги и стандарты
У зарубежных производителей, таких как Tempco, встречаются литые бронзовые втулки-нагреватели сопла (cast nozzle heater bushing), работающие до 650°C. Mini-coil нагреватели имеют диаметр элемента 0.055 дюйма.
В международных каталогах типовые диаметры сопловых нагревателей - 30, 35, 40, 45, 50 и 60 мм. У большинства производителей nozzle heater в керамическом исполнении выдерживает до 600°C при удельной мощности до 8.0 Вт/см².
- Cast nozzle heater bushing
- Nozzle heater
- Мини-катушечные нагреватели
- Типовые диаметры 30-60 мм
Что прислать для расчёта
Для изготовления нагревателя по размерам заказчика необходимо предоставить следующие данные. Выводы могут быть выполнены посеребрённым проводом в тефлоновой изоляции.
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный, есть ли вырез или отверстие под термопару
- Тип выводов и длина провода
- Рабочая температура
- Модель оборудования или фото старого нагревателя с маркировкой
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Подходит ли этот нагреватель к моему оборудованию?
Для проверки совместимости необходимо знать внутренний диаметр и ширину старого нагревателя, а также мощность и напряжение. Если параметры совпадают с 45x35 мм, 0.3 кВт, 220 В, то подходит. Также важно учитывать конструкцию крепления.
Как правильно затянуть хомут на цилиндре?
Затягивайте хомут равномерно, обеспечивая плотное прилегание к поверхности цилиндра. Избегайте перетяжки, чтобы не повредить нагреватель. Рекомендуется использовать динамометрический ключ.
Можно ли сделать разъёмный или с отверстием под термопару?
Да, по заказу изготавливаем разъёмное исполнение из двух полуколец, а также с пазом или отверстием под термопару для точного позиционирования датчика.
Как проверить старый ТЭН?
Измерьте сопротивление мультиметром и сравните с номинальным. Проверьте целостность изоляции. Также осмотрите маркировку на корпусе для определения размеров и электрических параметров.
Что прислать для расчёта?
Для расчёта необходимы: внутренний диаметр, ширина, мощность, напряжение, тип исполнения (цельный/разъёмный), наличие выреза под термопару, тип выводов и длина провода, рабочая температура, а также фото старого нагревателя с маркировкой.
Как заменить кольцевой нагреватель по маркировке?
Снимите старый нагреватель, запишите маркировку (диаметр, ширина, мощность, напряжение). Подберите аналогичный по параметрам. Установите новый, обеспечив плотное прилегание и правильное подключение проводов.
