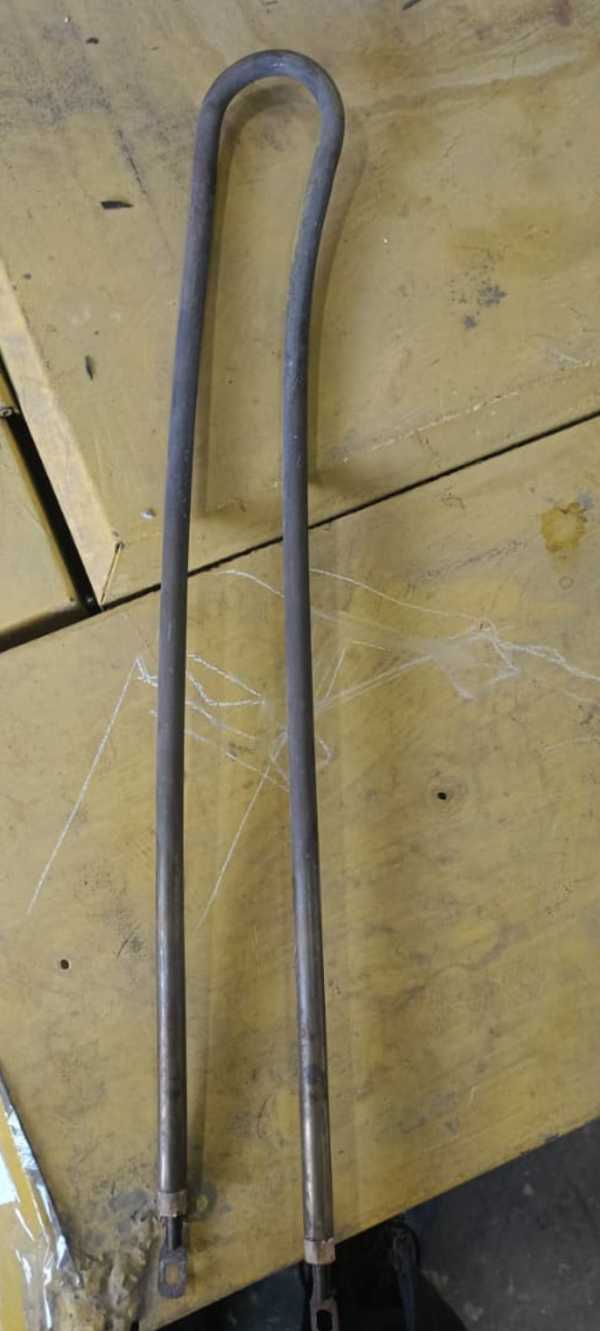

ТЭНы для сауны 1 кВт

Характеристики

Где стоит такой нагреватель

Как ТЭН на 1 кВт работает в электрокаменке

Каталожное название сообщает два параметра: ТЭН предназначен для сауны, его мощность составляет 1 кВт. В электрокаменке нагреватели обычно установлены пакетом стержней под камнями или в корзине с камнями. Однако по названию этого товара нельзя определить его форму, крепление, напряжение и материал оболочки. При замене важно сверить эти параметры с узлом, а не ориентироваться только на мощность.

Такие ТЭН ставят в электрокаменки Helo CUP 90 STJ, Harvia Vega, Harvia Cilindro, Helo CF9 и VVD ЭНУ Премьера Руса. Совпадение назначения не заменяет проверку размеров и маркировки старого элемента.

• При подливании воды на камни раскалённая трубка может контактировать с водой. В сведениях об электрокаменках для таких условий описаны нагреватели из мягкой нержавеющей стали, снижающей риск растрескивания трубки. Материал оболочки товара на 1 кВт в каталожном названии не указан, поэтому считать его исполнение таким же нельзя.
• Недостаток камней вокруг элемента может привести к перегреву. Для ТЭНа мощностью 1 кВт следует проверить не только значение мощности, но и форму с габаритами: положение элемента в пакете камней связано с конструкцией электрокаменки.
• Среди причин отказа электрокаменочных нагревателей указано растрескивание трубки из обычной, не мягкой нержавеющей стали при попадании воды на раскалённый элемент. Этот риск зависит от фактического материала оболочки и условий эксплуатации, а не определяется надписью «для сауны».
• Высокая влажность парной и конденсат на выводах также могут вызвать отказ. Для товара на 1 кВт тип выводов не указан; при подборе нужно сверить его с точкой подключения в электрокаменке.

Порядок замены нагревателя в электрокаменке

У каталожного ТЭНа известна мощность 1 кВт, но её одной недостаточно для замены. До установки сопоставьте с прежним нагревателем напряжение, геометрию и крепление, которых в названии товара нет.

1. Отключите электрокаменку от питания и дождитесь остывания нагревателей и камней. До разборки отметьте положение элемента в пакете: это поможет сравнить геометрию снятого ТЭНа с исполнением, которое подбирается на замену.
2. Извлеките старый нагреватель, сохранив его для сверки. Не используйте усилие на трубке и выводах: повреждение может лишить возможности оценить форму, расположение контактов и тип крепления.
3. Осмотрите маркировку старого элемента, если она сохранилась. Сравните его мощность с указанными для товара 1 кВт; напряжение проверьте отдельно, поскольку в названии карточки оно отсутствует.
4. Сопоставьте крепление и посадочный размер, форму трубки и габариты. Если ТЭН изогнут, укажите длину после гибки и параметры, которые определяют его положение в каменке.
5. Сверьте вид выводов и рабочую среду с требуемым исполнением. Если прежний нагреватель отличается от товара на 1 кВт по напряжению, форме или креплению, передайте эти данные для подбора другого исполнения.
6. Перед установкой убедитесь, что выбранный ТЭН соответствует параметрам узла. После монтажа проверьте крепление и положение относительно камней, а также отсутствие видимых повреждений.

Какие параметры ТЭНа на 1 кВт можно изменить

В названии товара для сауны задана мощность 1 кВт. Остальные конструктивные характеристики можно согласовать при заказе, чтобы получить исполнение под конкретную электрокаменку.

• Мощность: в каталоге указано 1 кВт → по заказу делаем вариант от 100 Вт. Если сохраняются размеры, пересчитываем удельную нагрузку на оболочку с учётом рабочей среды.
• Напряжение: значение для каталожного ТЭНа не приведено → при заказе можно задать 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Для элемента мощностью 1 кВт нужное напряжение следует указать отдельно.
• Крепление: тип в названии не указан → по заказу выполняем штуцер с гайкой с метрической резьбой М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; также доступно крепление на фланце.
• Выводы: исполнение каталожного товара не обозначено → согласуем контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Выбирайте вариант с учётом подключения именно этой электрокаменки.
• Форма и оболочка: в названии не заданы → по заказу делаем прямой, U-, W-, M-, Г-образный, спиральный, кольцевой, скрепкообразный или оребрённый ТЭН, в том числе по эскизу. Для оболочки доступны чёрная сталь, нержавеющая сталь, AISI 304, AISI 316, 12Х18Н10Т, жаропрочная сталь, медь или титан; возможны покрытия цинком или фторопластом.

Где используют подобные ТЭН и чем отличается этот вариант

Этот товар назван ТЭНом для сауны и имеет мощность 1 кВт. Подобные трубчатые ТЭН применяют и в другом оборудовании, но у каждого такого узла свои требования к форме, креплению, напряжению и рабочей среде. Поэтому примеры ниже не следует считать областью применения именно каталожного нагревателя для сауны без проверки его исполнения.

В расстоечном шкафу подобные ТЭН участвуют в создании тёплой влажной среды для расстойки хлебобулочных и кондитерских изделий; в пароконвектомате нагревают воздух камеры или работают в системе с парогенератором. В пищеварочном котле нагревают воду или пароводяную смесь в рубашке, в ванне длительной пастеризации - воду для тепловой обработки молока. Их также применяют в моечных машинах деталей для нагрева водно-щелочного раствора и в баке поливомоечной машины для жидкого противогололёдного реагента. В отличие от этих примеров, каталожное назначение данного ТЭНа - сауна, а его известная мощность - 1 кВт; под другую задачу нужно отдельно согласовать мощность и исполнение оболочки.

Что прислать для подбора исполнения на 1 кВт

Чтобы определить, можно ли использовать ТЭН для сауны мощностью 1 кВт в конкретной электрокаменке, сообщите модель оборудования и приложите фото старого элемента с маркировкой, если она есть. Укажите его мощность и напряжение, форму, длину после гибки, диаметр трубки, крепление и расположение выводов. Если требуется изменить каталожное исполнение, перечислите нужные значения: другую мощность или напряжение, штуцер либо фланец, вариант выводов, форму и материал оболочки. Эти данные позволят обсуждать ТЭН по размерам и конструкции, а не только по назначению «для сауны» и мощности 1 кВт.

Вопросы

Где делаем

Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
