Характеристики
| Маркировка | 100А 13/4 Р220 |
|---|---|
| Развёрнутая длина | 1000 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 13 мм |
| Мощность | 4 кВт |
| Напряжение | 220 В |
| Код среды | P: вода, слабые растворы щелочей (pH 7–9) |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 920 мм |
|---|---|
| Расчётный ток | 18,2 А |
| Расчётное сопротивление в рабочем режиме | 12,1 Ом |
| Удельная поверхностная мощность (по активной длине) | 10,65 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 15 Вт/см² |
| Запас до предела ГОСТ | 29 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Как прочитать маркировку КНЭ-100 перед заменой

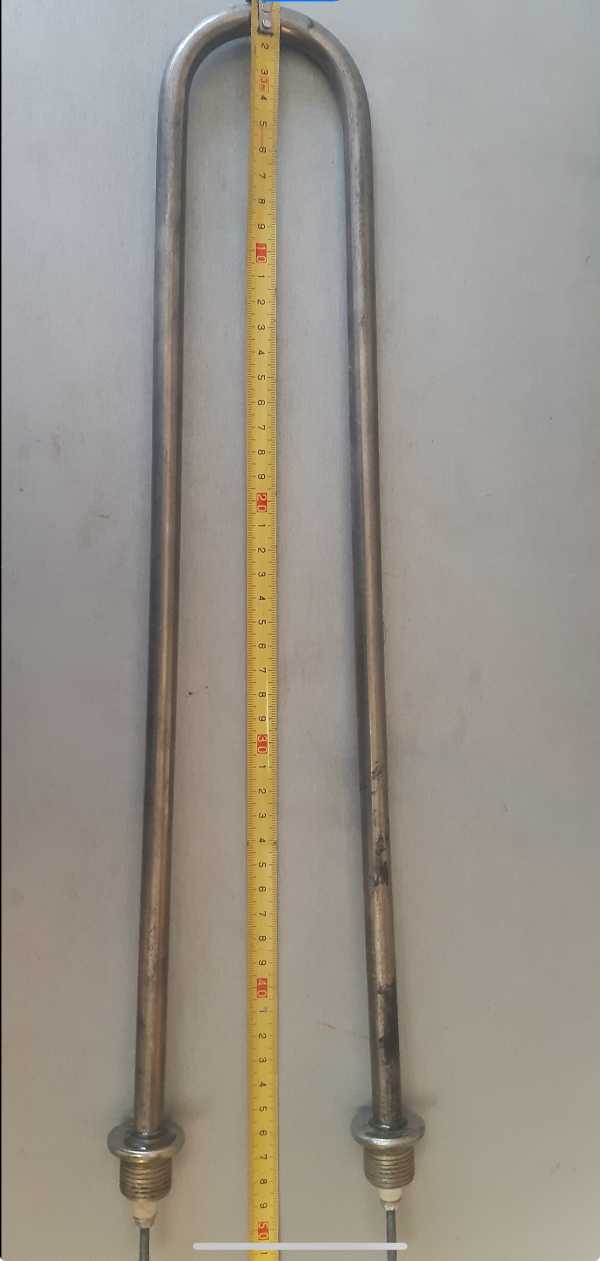

Маркировка 100А 13/4 Р220 описывает конкретное исполнение ТЭН КНЭ-100. Это трубчатый электронагреватель U-образной формы; при проверке перед заменой сопоставляйте электрические параметры с геометрией трубки и контактной части.
- «100А» соответствует развёрнутой длине 1000 мм и длине контактного стержня в заделке 40 мм, код A. При сравнении с установленным изделием проверьте оба размера: длина стержня относится к контактной части, а 1000 мм - к развёрнутой трубке.
- Обозначение «13/4» задаёт диаметр оболочки 13 мм и мощность 4 кВт. Для ТЭН с развёрнутой длиной 1000 мм расчётная активная длина составляет 920 мм: из полной длины вычтены две холодные зоны.
- В маркировке «Р220» код среды P соответствует воде и слабым растворам щелочей с pH 7–9, а число 220 указывает напряжение 220 В. Если фактическая среда отличается, сообщите об этом при согласовании исполнения.
- Для КНЭ-100 4 кВт, 220 В расчётный ток составляет 18,2 А, расчётное сопротивление в рабочем режиме - 12,1 Ом. Это расчётные значения именно для указанного электрического исполнения.
- При активной длине 920 мм удельная поверхностная мощность равна 10,65 Вт/см². Предел для обозначенной среды по ГОСТ 13268-88 составляет 15 Вт/см², расчётный запас до него - 29%. В расчёте по ГОСТ для такой среды указана оболочка из углеродистой стали.
Какие изменения можно заказать для КНЭ-100
Исходное исполнение - ТЭН КНЭ-100 с маркировкой 100А 13/4 Р220, U-образной формой, длиной 1000 мм, оболочкой диаметром 13 мм и параметрами 4 кВт, 220 В. Если нужна другая конфигурация, тэн на заказ согласуют по изменяемым параметрам и их влиянию на посадку или расчётную нагрузку.
- Сейчас длина контактного стержня в заделке составляет 40 мм, код A → по заказу делаем другое исполнение стержня или выводов. Возможны длины по ГОСТ 13268-88: 65 мм (код B), 100 мм (код C), 125 мм (код D), 160 мм (код E), 250 мм (код F), 400 мм (код G) и 630 мм (код H); также доступны резьбовые концы с гайками и шайбами или выводы проводом в термостойкой изоляции.
- Сейчас крепление в маркировке не указано → по заказу выполняем крепление штуцером с гайкой или фланцем. Его размеры и положение согласуем с посадочным местом для ТЭН длиной 1000 мм и U-образной формы.
- Сейчас материал оболочки КНЭ-100 в названии не обозначен → для исполнения в воде можем предложить медь, нержавеющую сталь AISI 304 или 12Х18Н10Т. Если вода жёсткая либо содержит соли, возможны оболочки из AISI 316 или титана; выбранный материал согласуем с фактической средой.
- Сейчас указаны мощность 4 кВт и напряжение 220 В → по заказу меняем электрические параметры. Для другой мощности при тех же размерах пересчитываем удельную нагрузку оболочки под среду, а при другом напряжении пересчитываем спираль.
- Сейчас ТЭН имеет U-образную форму и развёрнутую длину 1000 мм → по заказу можно изменить форму или длину по эскизу. В чертеже укажите геометрию гиба и межосевое расстояние, если оно важно для установки.
- Для КНЭ-100 дополнительно можем выполнить встроенный термовыключатель или термостат.
Расчётные варианты для длины 1000 мм
В маркировке КНЭ-100 задан контактный стержень длиной 40 мм в заделке, код A. Если оставить развёрнутую длину 1000 мм, но увеличить стержень до 65 мм, код B, активная часть составит 870 мм. При мощности 4 кВт удельная нагрузка в этом варианте равна 11,26 Вт/см². Увеличение стержня сокращает активный участок при сохранении мощности, поэтому длину контактной части нужно учитывать в расчёте.
Для КНЭ-100 на той же развёрнутой длине 1000 мм вариант мощностью 5 кВт даёт удельную нагрузку 13,31 Вт/см². Расчётное значение не превышает предел 15 Вт/см², установленный ГОСТ 13268-88 для этой среды. При мощности 3 кВт на той же длине расчётная нагрузка составит 7,98 Вт/см². Эти сравнения показывают, как изменение мощности сказывается на оболочке диаметром 13 мм; фактическую среду также нужно учитывать.
Если для ТЭН 4 кВт вместо 220 В требуется 380 В, расчётный ток составит 10,5 А, а сопротивление спирали - 36,1 Ом. При таком изменении напряжения размеры КНЭ-100 остаются прежними, спираль пересчитывается. Для замены важно проверить напряжение, заданное оборудованием: совпадения длины 1000 мм и диаметра 13 мм недостаточно.
Эти варианты позволяют задать конкретное отличие от маркировки 100А 13/4 Р220: стержень 65 мм вместо 40 мм, мощность 3 или 5 кВт при длине 1000 мм либо 4 кВт на 380 В. Если требуется сохранить размеры, укажите это отдельно. Если меняются форма U или крепление, приложите эскиз с положением штуцера или фланца. Так подбор ТЭН опирается на нужный вариант, а не только на исходную маркировку.
Что показать на эскизе U-образного ТЭН
Для КНЭ-100 базовые ориентиры - форма U, развёрнутая длина 1000 мм, диаметр оболочки 13 мм и стержень длиной 40 мм в заделке. Если запрашивается тэн по размерам с отличиями от маркировки 100А 13/4 Р220, нанесите на эскиз изменяемые параметры и сохраните исходные там, где изменения не требуются.
- Покажите развёрнутую длину 1000 мм либо задайте длину и геометрию после гибки, если форма U должна измениться.
- Укажите диаметр трубки 13 мм и изобразите положение изгиба относительно контактной части.
- Отметьте длину стержня: исходное значение для этого ТЭН - 40 мм, код A. При другой длине укажите её в чертеже.
- Запишите электрические параметры: исходные значения КНЭ-100 - 4 кВт и 220 В; отдельно обозначьте, если требуется вариант 3 или 5 кВт либо 4 кВт на 380 В.
- Опишите рабочую среду: для исполнения с кодом P это вода или слабый раствор щёлочи с pH 7–9. Если условия отличаются, укажите фактическую среду.
- Изобразите требуемое крепление - штуцер с гайкой или фланец - и задайте его положение относительно U-образной трубки.
Что сверить при замене именно этого КНЭ-100
Сначала сопоставьте маркировку старого нагревателя с 100А 13/4 Р220: у рассматриваемого КНЭ-100 развёрнутая длина 1000 мм, диаметр оболочки 13 мм, мощность 4 кВт, напряжение 220 В и стержень 40 мм в заделке. Если хотя бы один параметр отличается, укажите это отдельно, чтобы не принять похожую маркировку за полное совпадение.
Затем проверьте геометрию U-образной трубки и крепление. Развёрнутая длина сама по себе не описывает положение изгиба, поэтому при отличающейся форме укажите размеры после гибки и межосевое расстояние. Если на старом ТЭН есть штуцер или фланец, приложите размеры и отметьте их положение относительно трубки.
Для запроса на тэн по маркировке приложите её фото или перепишите обозначение, а также сообщите рабочую среду. Код P в маркировке КНЭ-100 соответствует воде и слабым растворам щелочей с pH 7–9; если состав жидкости другой, укажите его. Когда маркировка не читается, эскиз должен содержать длину, диаметр 13 мм, мощность, напряжение и параметры контактной части.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать КНЭ-100 с другой резьбой штуцера или другим креплением?
Да. У ТЭН 100А 13/4 Р220 тип крепления в маркировке не задан: по заказу можно выбрать штуцер с гайкой или фланец. Сообщите размеры посадочного места, если нужно сохранить U-образную форму и развёрнутую длину 1000 мм.
Можно ли изменить выводы или длину контактного стержня?
Да. В обозначении КНЭ-100 указана длина стержня 40 мм в заделке, код A; по заказу можно выбрать другое предусмотренное исполнение стержня или вывод проводом в термостойкой изоляции. Укажите нужный вариант вместе с параметрами 4 кВт и 220 В.
Можно ли задать другую мощность или напряжение при тех же размерах?
Да, с расчётом электрических параметров. Для ТЭН длиной 1000 мм варианты 3 и 5 кВт дают 7,98 и 13,31 Вт/см²; вариант 4 кВт на 380 В имеет расчётный ток 10,5 А и сопротивление спирали 36,1 Ом.
Можно ли изготовить КНЭ-100 по старому образцу без маркировки?
Да. Укажите параметры этого исполнения: длину 1000 мм, диаметр 13 мм, форму U, стержень 40 мм в заделке, мощность 4 кВт и напряжение 220 В. Если старый ТЭН отличается, перечислите отличия и приложите эскиз.
Можно ли использовать этот КНЭ-100 в другой среде?
Маркировка 100А 13/4 Р220 указывает код P для воды и слабых растворов щелочей с pH 7–9. Для иной среды сообщите её состав и условия: материал оболочки и удельную нагрузку нужно согласовать для нового исполнения.
Подойдёт ли ТЭН КНЭ-100 к моему оборудованию?
Это можно определить после сверки маркировки и посадочных параметров. Сравните с КНЭ-100 развёрнутую длину 1000 мм, диаметр 13 мм, форму U, стержень 40 мм, мощность 4 кВт, напряжение 220 В и крепление.
