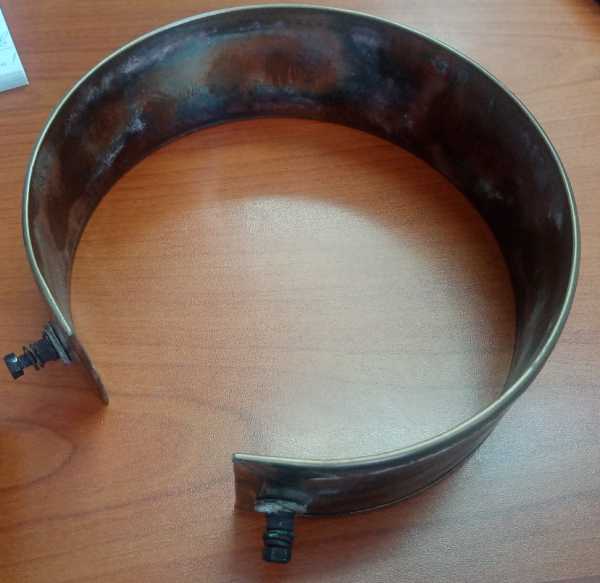

Характеристики
| Внутренний диаметр | 165 мм |
|---|---|
| Ширина | 65 мм |
| Мощность | 1000 Вт |
| Напряжение | 230 В |
Где применяется и в каком оборудовании
Кольцевой нагреватель d165x65 используется на узлах сопла термопластавтомата, в горячеканальных литьевых системах (hot runner) и на форсунках клеевых машин. Также подходит для переходных зон экструдера, где требуется точный нагрев цилиндра или манифольда.
У производителей кольцевых нагревателей встречаются исполнения с керамической изоляцией для рабочих температур до 600°C, что актуально для инженерных пластиков (PEEK, PPS). Миканитовый хомут на сопло применяют при меньших температурах, но он требует плотной посадки.
- Сопло термопластавтомата
- Горячеканальная система (литник, манифольд)
- Узел дозирования горячего клея
- Переходные зоны экструдера
Подбор по маркировке старого нагревателя
Замена кольцевого нагревателя на сопло по маркировке - основной способ подбора. На старом нагревателе указаны внутренний диаметр, ширина, мощность и напряжение. Для нашего изделия: d165x65, 1000W, 230V. Если маркировка стёрта, измерьте посадочное место.
Обратите внимание на тип изоляции: миканит или керамика. Керамический нагреватель для сопла менее чувствителен к зазору, так как передаёт тепло излучением. В паспортах производителей указывают предельную удельную мощность: для керамики до 8,0 Вт/см².
Конструктивные возможности
По заказу делаем цельный или разъёмный (два полукольца) кольцевой нагреватель. Разъёмное исполнение удобно для монтажа на форсунку без демонтажа узла. Также возможно исполнение с вырезом или отверстием под термопару: сквозной или глухой паз под термопару типа K диаметром 3-6 мм.
Для горячеканальных систем (hot runner) часто требуется байонетная термопара или термопара типа J. Мы можем изготовить кольцевой нагреватель с каналом охлаждения для переходных зон экструдера.
- Цельный или разъёмный (полукольцо на форсунку)
- Отверстие под термопару (сквозное или глухое)
- Тип выводов: посеребрённый провод, тефлоновая изоляция
- Миканитовое или керамическое исполнение
Особенности монтажа и эксплуатации
При монтаже хомутового нагревателя на цилиндр важно обеспечить плотное прилегание. Миканитовый хомут на сопло требует равномерной затяжки, чтобы избежать перегрева по краям. Керамический нагреватель менее критичен к зазору, но при установке полуколец следите за совпадением контактных поверхностей.
У нас можно заказать сопловой нагреватель с каналом охлаждения для зон, где нужен одновременный нагрев и быстрое охлаждение. Не превышайте допустимую удельную мощность, указанную в паспорте.
Что прислать для расчёта
Для точного изготовления или подбора кольцевого нагревателя по маркировке достаточно прислать: внутренний диаметр и ширину, мощность и напряжение, а также указать, цельный он или разъёмный, есть ли вырез или отверстие под термопару. Если маркировка стёрта, пришлите фото старого нагревателя с размерами.
Дополнительно укажите рабочую температуру и модель оборудования. Для горячеканальной системы важно знать тип термопары (J или K) и способ её крепления: байонетное или винтовое. Мы подберём нагреватель для сопла с нужной точностью позиционирования датчика.
- Внутренний диаметр и ширина
- Мощность и напряжение
- Цельный или разъёмный, отверстие под термопару
- Тип выводов и длина провода
- Рабочая температура
- Фото или чертёж старого нагревателя
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки и резка заготовок.
Вопросы
Как узнать, подходит ли этот кольцевой нагреватель к моему оборудованию?
Сравните маркировку старого нагревателя: внутренний диаметр, ширина, мощность и напряжение. Если данные совпадают (d165x65, 1000W, 230V), нагреватель подходит. Для горячеканальных систем уточните тип изоляции и наличие отверстия под термопару.
Как правильно затянуть хомут на цилиндре?
Затягивайте хомут равномерно, без перекоса. Для миканитового хомута на сопло важна плотная посадка - зазор снижает теплопередачу. Керамический нагреватель допускает небольшой зазор, но не ослабляйте крепление до потери контакта.
Можно ли сделать разъёмный нагреватель или с отверстием под термопару?
Да, по заказу делаем разъёмный из двух полуколец, а также с вырезом или глухим отверстием под термопару типа K или J. Укажите диаметр и глубину паза - стандартно 3-6 мм.
Как проверить старый ТЭН перед заменой?
Измерьте мультиметром сопротивление между выводами и корпусом. Сопротивление должно соответствовать мощности (R=U²/P). Утечка на корпус указывает на пробой изоляции. Также проверьте маркировку на корпусе.
Что прислать для расчёта нового нагревателя?
Пришлите внутренний диаметр, ширину, мощность, напряжение, тип исполнения (цельный или разъёмный), наличие отверстия под термопару и фото старого нагревателя с маркировкой. Для горячеканальных систем укажите рабочую температуру.
Как заменить кольцевой нагреватель по маркировке, если старая стёрта?
Измерьте внутренний диаметр и ширину посадочного места, определите мощность по току или сопротивлению. Сравните с типовыми значениями. Если есть сомнения, пришлите фото узла - мы подберём нагреватель для сопла по геометрии.
