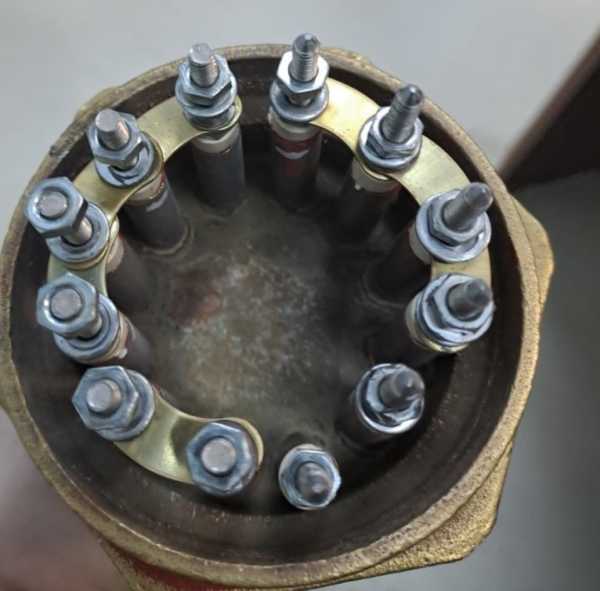

ТЭН для парогенератора WENTA WBJE150, 15 кВт, 400 В

Характеристики

Параметры ТЭН WENTA WBJE150 и присоединение

Для этого нагревателя заданы три ориентира: парогенератор WENTA WBJE150, мощность 15 кВт и напряжение 400 В. Длина, диаметр трубки, форма и крепление в названии отсутствуют. Трубчатый электронагреватель передаёт тепло через оболочку, но одного совпадения по мощности и напряжению недостаточно, чтобы подтвердить установку: присоединение должно соответствовать узлу парогенератора.

Расчёт для исполнения 15 кВт, 400 В даёт ток 37,5 А и сопротивление в рабочем режиме 10,7 Ом. Эти значения помогают сверить электрическую часть при подборе, но не определяют размеры или способ монтажа. Для водяного ТЭН важны также материал оболочки и условия нагрева; их выбирают с учётом среды, а не выводят из маркировки WENTA WBJE150.

• 15 кВт характеризуют мощность указанного исполнения для WENTA WBJE150.
• 400 В - напряжение этого варианта; при переходе на другое напряжение требуется пересчёт спирали.
• Вариант крепления для ТЭН мощностью 15 кВт в названии не задан: по заказу подбирают штуцер с гайкой либо фланец по конструкции узла.

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Как выполнить крепление под парогенератор

Для ТЭН WENTA WBJE150 мощностью 15 кВт и напряжением 400 В можно согласовать присоединение и другие параметры, которых нет в названии.

• В каталожном названии крепление не обозначено → для узла WENTA WBJE150 по заказу выполняем штуцер с гайкой нужной резьбы либо фланцевое присоединение.
• Заданы 15 кВт и 400 В → по заказу меняем мощность или напряжение с пересчётом электрических параметров и нагрузки на оболочку под среду.
• Материал оболочки для исполнения WENTA WBJE150 не указан → для воды по заказу применяем медь, нержавеющую сталь AISI 304 или 12Х18Н10Т; для жёсткой или солёной воды доступны AISI 316 или титан.
• Тип выводов в названии не указан → для нагревателя 15 кВт, 400 В можем выполнить контактный стержень с резьбой и гайками либо выводы проводом в термостойкой изоляции.
• Форма и длина ТЭН WENTA WBJE150 не приведены → по заказу изготавливаем нужную форму и геометрию по заданным размерам или эскизу.
• Для исполнения 15 кВт, 400 В дополнительно можем предусмотреть встроенный термовыключатель или термостат.

Расчётные варианты мощности для WENTA WBJE150

Исходный вариант для парогенератора WENTA WBJE150 - 15 кВт на 400 В. Для него рассчитаны ток 37,5 А и сопротивление в рабочем режиме 10,7 Ом. Если требуется другое питание или мощность, заказ нужно рассматривать как отдельное электрическое исполнение: одинаковое название оборудования само по себе не означает, что исходные расчётные значения сохраняются.

Для 22,5 кВт при 400 В расчётный ток составляет 56,2 А. При сохранении длины стержня удельная нагрузка на оболочку будет в 1,5 раза выше, чем у базового варианта 15 кВт. Значит, нельзя просто увеличить мощность и оставить длину без проверки: для парогенератора длину оценивают с учётом среды и условий теплоотдачи.

Для 7,5 кВт на 400 В ток составляет 18,8 А. При исходной длине стержня нагрузка на оболочку составит 0,5 от базовой. Это снижение также требует оценки: мощность становится вдвое меньше относительно 15 кВт, но длина и условия нагрева остаются частью расчёта. При запросе на 7,5 кВт важно указать именно эту мощность, а не только напряжение 400 В.

Если требуется сохранить мощность 15 кВт, но перейти с 400 В на 220 В, расчётные значения будут другими: ток 68,2 А, сопротивление спирали 3,2 Ом. В этом варианте размеры остаются прежними, спираль пересчитывается. Поэтому исполнение 15 кВт, 220 В нельзя считать электрически равнозначным исходному варианту WENTA WBJE150 на 400 В.

Мощность, напряжение и длину проверяют совместно. Отдельно задают крепление: например, для ТЭН WENTA WBJE150 нужен штуцер с гайкой подходящей резьбы или фланец. Выбор присоединения не заменяет перерасчёт спирали и не подтверждает совместимость без сверки геометрии.

В каких паровых узлах встречаются такие нагреватели

ТЭН для парогенератора WENTA WBJE150 имеет заявленные 15 кВт и 400 В; модель и эти параметры не подтверждают совместимость с другим оборудованием. В справочнике погружные нагреватели встречаются в паровых узлах, где вода доводится до кипения. Примеры ниже показывают типы оборудования, а не места установки именно этого исполнения.

• В парогенераторах для хаммама и бани ТЭН погружён в бак с водой. Примеры оборудования: Harvia HGX60 и Harvia HGX110XW. Для проверки установки нагревателя WENTA WBJE150 сверяют его размеры и крепление, а не только мощность 15 кВт.
• В промышленном или канальном увлажнителе трубчатый нагреватель размещён в баке и образует пар при нагреве воды. В справочнике приведена модель Carel humiSteam x-plus UE005XL0E1; наличие такого оборудования не означает, что ТЭН на 400 В подходит к его узлу.
• В парогенераторе гладильной системы ТЭН находится внутри бойлера, соединённого шлангом с утюгом. Примеры моделей: Laurastar Lift White и Gorenje SGD3000BKV. Это оборудование другого назначения, поэтому параметры 15 кВт и 400 В сами по себе не позволяют переносить туда исполнение для WENTA WBJE150.
• В паровых баках причины отказа могут включать накипь при постоянном кипячении, низкий уровень воды и сухое включение. Добавки для ароматизации пара также могут создавать агрессивную среду. При подборе ТЭН мощностью 15 кВт эти условия учитывают вместе с материалом оболочки.

Накипь и сухое включение: что учесть для 15 кВт

На поверхности ТЭН для воды накипь ухудшает передачу тепла от оболочки к воде. Для исполнения WENTA WBJE150 мощностью 15 кВт это важно учитывать при выборе материала и геометрии: каталожное название сообщает мощность и напряжение 400 В, но не раскрывает площадь нагрева или состав оболочки. Эти параметры нельзя считать известными без отдельного задания.

При работе без воды спираль перегревается, внутренний электроизоляционный наполнитель может треснуть, а металлическая оболочка - изменить цвет и размягчиться. Поэтому выбор водяного ТЭН для парогенератора связан не только с параметрами 15 кВт и 400 В, но и с условиями поддержания уровня воды. При жёсткой или солёной воде материал оболочки согласуют отдельно; по заказу доступны AISI 316 или титан.

Если для WENTA WBJE150 требуется фланцевый ТЭН, важно учитывать конструкцию узла, а не подменять этим выбором оценку среды и мощности. Для варианта на штуцере также нужно задать резьбу. В обоих случаях номинальные 15 кВт и 400 В остаются исходными параметрами, если заказчик не просит пересчитать исполнение.

Какие данные нужны для исполнения WENTA WBJE150

Для заказа ТЭН к парогенератору WENTA WBJE150 укажите исходные параметры 15 кВт и 400 В, а также размеры, которых нет в названии. Отдельно обозначьте, какое присоединение требуется: штуцер с гайкой или фланец. Это позволит обсуждать конкретную конструкцию, а не только электрический номинал.

Если маркировка старого нагревателя отсутствует, приложите его фото и снимок места установки. Уточните среду и желаемые изменения: например, другую мощность при 400 В или сохранение 15 кВт при другом напряжении. При изменении электрических параметров расчёт выполняют отдельно.

• Укажите длину, форму и диаметр трубки для исполнения на 15 кВт, 400 В.
• Для штуцера сообщите размер резьбы и параметры посадочного места; для фланца - данные присоединения.
• Подтвердите среду, модель парогенератора и требуемые мощность и напряжение.
