Характеристики
| Диаметр | 13 мм |
|---|---|
| Длина | 600 мм |
| Форма | №2 |
| Крепление | Штуцер |
Где стоит такой нагреватель
Пресс-формы литья пластика и металла
Узел: каналы в теле пресс-формы или литейной формы. Какой ТЭН ставят: угловые ТЭНУ - цилиндрический корпус из нержавеющей стали, соединение нагревательного элемента с токопроводом в кубической втулке 12х12х12 мм, необогреваемые участки по… Почему отказывает: превышение удельной мощности относительно рабочей температуры снижает надёжность элемента; механические повреждения при частой разборке формы для обслуживания. Модели: , Патронный нагреватель (ТЭНП) Ø6-25 мм, L 40-3500 мм, , Патронный ТЭН (общий тип), , Патент RU2630119C2, подогрев пресс-формы.
ТЭН 13x600 мм в канале пресс-формы
В пресс-форме нагреватель размещают в канале, выполненном в теле формы. ТЭН с диаметром 13 мм, длиной 600 мм, формой №2 и штуцером нужно подбирать одновременно по геометрии канала и посадке крепления. Одного совпадения длины недостаточно: изгиб влияет на размещение, а размер резьбы штуцера в каталожном названии не обозначен.
Если в пресс-форме работает несколько нагревателей, геометрические параметры не определяют схему подключения к трёхфазной сети. Для расчёта необходимы мощность и напряжение каждого элемента, а в названии ТЭН 13x600 мм эти характеристики не приведены.

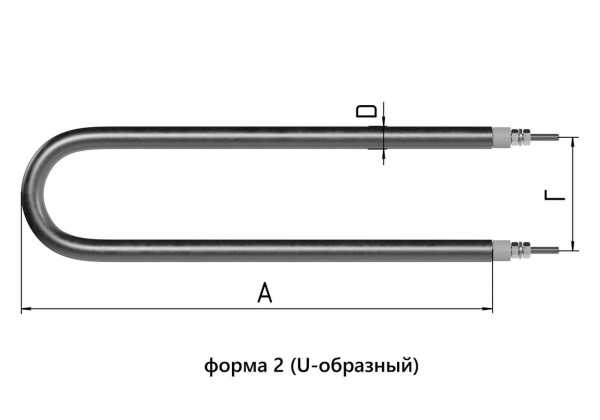

- Форма №2 задаёт конфигурацию этого исполнения, а длина 600 мм - его каталожный размер. Перед подбором проверьте, соответствуют ли форма и габариты после гибки конкретному каналу.
- Штуцер указан как крепление, но его размер и тип резьбы не заданы. Для ТЭН 13x600 мм это отдельный параметр посадки, который требуется сверить с пресс-формой.
- По сведениям об оборудовании, для пресс-форм применяют угловые ТЭНУ с корпусом из нержавеющей стали и кубической втулкой 12х12х12 мм. Это описание другого исполнения: оно не позволяет приписать такую конструкцию ТЭН формы №2.
- При выборе нагревателя для пресс-формы учитывают удельную нагрузку на оболочку относительно рабочей температуры. Если нагрузка выше допустимой для этих условий, возрастает риск отказа; частая разборка формы также может повредить установленный элемент.
- В справочнике среди оборудования для подогрева пресс-форм названы «Патронный нагреватель (ТЭНП) Ø6-25 мм, L 40-3500 мм», «Патронный ТЭН (общий тип)» и «Патент RU2630119C2, подогрев пресс-формы». Это примеры из справочника, а не подтверждение посадки ТЭН 13x600 мм в перечисленное оборудование.
Последовательность замены и подключения
Для замены ТЭН 13x600 мм формы №2 сначала сопоставляют механические параметры с каналом пресс-формы, затем уточняют электрические данные. Если элементов несколько, без мощности и напряжения нельзя обоснованно выбрать соединение с трёхфазной сетью.
- Обесточьте оборудование и подготовьте пресс-форму к безопасному демонтажу. Снимайте нагреватель способом, предусмотренным для конкретного узла, не прикладывая усилие к трубке и штуцеру.
- Осмотрите извлечённый элемент и зафиксируйте маркировку, если она сохранилась. Для сравнения с каталожным исполнением проверьте диаметр 13 мм, длину 600 мм и конфигурацию формы №2.
- Сопоставьте положение изгиба и габариты нагревателя с каналом. Отдельно проверьте крепление: название сообщает, что оно выполнено штуцером, но не указывает его резьбу.
- Найдите мощность и напряжение в маркировке снятого ТЭН или документации оборудования. Эти значения не выводятся из размеров 13x600 мм и необходимы для выбора замены.
- Если меняете несколько нагревателей, сверьте электрические данные каждого и требования оборудования до подключения к трёхфазной сети. Не определяйте способ соединения по форме №2 или длине 600 мм.
- После установки убедитесь, что ТЭН занимает предусмотренное место в канале, а штуцер закреплён штатным способом. Электрическую часть подключайте по документации оборудования.
Какие исполнения задать для ТЭН 13x600 мм
ТЭН на заказ можно выполнить с учётом посадки в пресс-форму и схемы питания. Исходные параметры каталожного исполнения - диаметр 13 мм, длина 600 мм, форма №2 и штуцер; остальные характеристики нужно указать отдельно.
- Сейчас у ТЭН 13x600 мм указано крепление штуцером, но не его резьба → по заказу можно задать штуцер с гайкой или фланец. Для резьбового крепления предусмотрены размеры М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2.
- Сейчас каталожное обозначение формы - №2 → по заказу доступны прямая форма, U, M, W, спираль, скрепка или конфигурация по эскизу. Для размещения в канале укажите длину и требуемую геометрию после гибки.
- Материал оболочки для ТЭН формы №2 в названии не определён → для заказа можно указать чёрную сталь, нержавеющую сталь или медь. Вместе с материалом опишите среду и режим работы пресс-формы.
- Для исполнения 13x600 мм каталожное название не задаёт мощность и напряжение → по заказу можно определить эти параметры. Если габариты остаются прежними, удельную нагрузку рассчитывают с учётом выбранной мощности и рабочей среды.
- Способ подключения выводов и длина холодной зоны в названии не обозначены → для ТЭН длиной 600 мм можно задать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. По заказу также устанавливают встроенный термовыключатель или термостат.
Где используют подобные трубчатые ТЭН
Подобные трубчатые электронагреватели применяют в масляных радиаторах: они нагревают минеральное масло, которое передаёт тепло корпусу секций. В темперирующих машинах для шоколада нагрев поддерживает работу с расплавленным шоколадом или какао-маслом перед формовкой конфет, плиток и декора. Во фритюрницах нагреватель используют для разогрева растительного масла при жарке продуктов погружением.
В паяльных ваннах подобные ТЭН применяют для группового лужения проводников, кабельных наконечников и плат в расплавленном припое. Ещё один пример - парафиновые ванны, где разогревают косметический парафин; в электрических воскотопках перетапливают воскосырьё. Это разные процессы и рабочие среды, поэтому диаметр 13 мм, длина 600 мм и форма №2 сами по себе не определяют, подходит ли данное исполнение для такого оборудования.
Какие данные нужны для подбора
Если нужна замена ТЭН 13x600 мм формы №2 со штуцером, начните с параметров каталожного исполнения и приложите сведения о посадочном месте. Так можно понять, совпадает ли изгиб с каналом пресс-формы и какое крепление требуется.
Для согласования подключения нескольких нагревателей сообщите не только геометрию, но и электрические данные. Диаметр, длина и форма не заменяют мощность и напряжение, необходимые для проверки схемы с трёхфазной сетью.
- Модель оборудования, фото пресс-формы и старого ТЭН, включая маркировку, если она есть.
- Размеры канала, диаметр трубки, развёрнутую длину или габариты после гибки; отдельно укажите параметры штуцера и посадочного места.
- Мощность, напряжение, рабочую среду и количество устанавливаемых нагревателей.
Вопросы
Можно ли изготовить ТЭН 13x600 мм формы №2 с другой резьбой или креплением?
Да. Для исполнения 13x600 мм можно задать штуцер с гайкой или фланец; для резьбового варианта укажите требуемый размер. В каталожном названии резьба штуцера не указана.
Можно ли изменить выводы или длину контактного стержня?
Для ТЭН формы №2 можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину холодной зоны укажите при заказе отдельно.
Можно ли задать другую мощность или напряжение при размерах 13x600 мм?
Да, мощность и напряжение можно указать для ТЭН 13x600 мм отдельно: в названии этих значений нет. При выборе мощности учитывают удельную нагрузку на оболочку, а электрические параметры необходимы для проверки подключения нескольких элементов к трёхфазной сети.
Можно ли заказать ТЭН формы №2 по старому образцу, если маркировки нет?
Да, для исполнения 13x600 мм сообщите диаметр, длину, форму изгиба и размеры штуцера. Мощность и напряжение по этим габаритам определить нельзя, поэтому их нужно найти в документации оборудования или указать отдельно.
Можно ли использовать ТЭН 13x600 мм в другой рабочей среде?
По каталожному названию известны диаметр 13 мм, длина 600 мм, форма №2 и штуцер, но не материал оболочки и мощность. При изменении среды эти параметры нужно заново согласовать с условиями работы.
Подойдёт ли ТЭН 13x600 мм к моей пресс-форме или другому оборудованию?
Это можно определить только после сравнения канала, формы №2, штуцера и его резьбы с узлом оборудования. В справочнике приведены «Патронный нагреватель (ТЭНП) Ø6-25 мм, L 40-3500 мм», «Патронный ТЭН (общий тип)» и «Патент RU2630119C2, подогрев пресс-формы»; наличие этих примеров не подтверждает совместимость с конкретной моделью.
