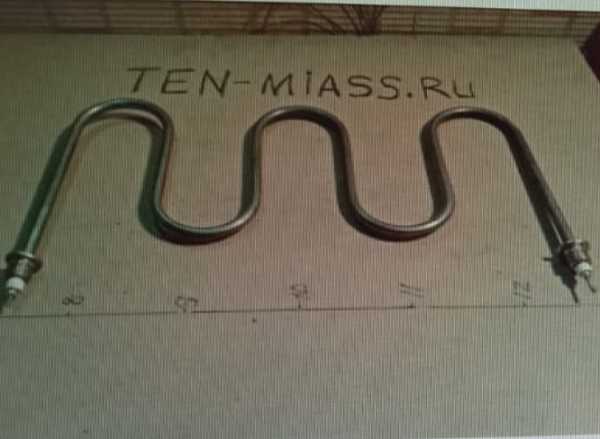

ТЭН 156А12/2.0-Т-220Ф4Ш1/2

Характеристики

Маркировка по частям

Как связаны длина 1560 мм, мощность 2 кВт и среда

В обозначении 156А12/2.0-Т-220 заданы параметры конкретного нагревателя: трубка длиной 1560 мм до изгиба, оболочка диаметром 12 мм, мощность 2 кВт и питание 220 В. Код T относит это исполнение к неподвижному воздуху и газам выше 450 °C. При изменении питания или условий теплоотдачи расчётные характеристики исходного ТЭН уже не описывают новый режим.

По расчёту согласно ГОСТ 13268-88 из развёрнутой длины вычитаются две холодные зоны, поэтому активная часть составляет 1480 мм. При этих длине и мощности удельная поверхностная мощность равна 3,58 Вт/см². Указанный предел для этой среды - 5 Вт/см², запас до него составляет 28%. Для таких условий ГОСТ рекомендует оболочку из нержавеющей жаропрочной стали; материал конкретного изделия маркировкой не задан.

• Для питания 220 В расчётный ток этого ТЭН составляет 9,1 А, расчётное сопротивление спирали в рабочем режиме - 24,2 Ом.
• Развёрнутая длина 1560 мм - это длина трубки до гибки; активная длина 1480 мм участвует в расчёте удельной нагрузки.
• Предел 5 Вт/см² и запас 28% относятся к неподвижному воздуху и газам, указанным кодом T, а не к любому режиму работы.

Расчёт по маркировке

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Варианты исполнения: расчёт для этого ТЭН

Какие исполнения можно задать для ТЭН длиной 1560 мм

Для этого ТЭН на заказ можно сохранить исходные 1560 мм, оболочку 12 мм и параметры 2 кВт, 220 В либо изменить отдельные характеристики под узел установки.

• В маркировке задан контактный стержень в заделке длиной 40 мм, код A → для исполнения с той же развёрнутой длиной можно выбрать стержень 65, 100, 125, 160, 250, 400 или 630 мм. На концах предусматриваются резьба М4, М5 или М6 с гайками и шайбами либо выводы проводом в термостойкой изоляции.
• Для ТЭН с оболочкой 12 мм можно задать крепление штуцером с гайкой или фланцем. Доступны метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 и М28, а также трубные G1/2, G1, G1 1/4, G1 1/2, G2 и G2 1/2.
• Материал оболочки в маркировке не обозначен → для исполнения на воздух можем использовать чёрную сталь при умеренной температуре оболочки, нержавеющую или жаропрочную сталь при высокой.
• Если сохраняем длину 1560 мм и диаметр 12 мм, можно задать мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При изменении мощности удельную нагрузку пересчитываем под указанную среду.
• Для исходной развёрнутой длины 1560 мм доступны прямая, U-, W-, M- и Г-образная формы, а также исполнение скрепкой, кольцом, спиралью или с оребрением; геометрию задают для конкретного узла.
• На исполнении 2 кВт, 220 В можно предусмотреть встроенный термовыключатель или термостат. Если поток воздуха принудительный, по заказу добавляем оребрение к конструкции ТЭН.

Что меняется при переходе с 220 на 380 В

В маркировке этого ТЭН указано питание 220 В. Для исполнения мощностью 2 кВт на 380 В расчётный ток составит 5,3 А, а сопротивление спирали - 72,2 Ом. Спираль пересчитывается под новое напряжение, при этом геометрические размеры нагревателя остаются прежними.

Переход на 380 В задаёт напряжение самого ТЭН, но не определяет схему подключения нескольких нагревателей к трёхфазной сети. Распределение нагрузки по фазам выбирают по электросхеме установки. Поэтому в задании на этот ТЭН укажите требуемое напряжение нагревателя и мощность, а схему включения согласуйте с параметрами оборудования.

При сохранении длины 1560 мм можно выбрать другую мощность. Для 1,5 кВт удельная нагрузка составляет 2,69 Вт/см², а для 2,5 кВт - 4,48 Вт/см². Оба значения укладываются в предел 5 Вт/см² по ГОСТ 13268-88 для указанной среды. Этот расчёт относится к неподвижному воздуху и газам, а не к средам с иной теплоотдачей.

Где используют подобные нагреватели для воздуха

Подобные ТЭН применяют в термоупаковочных туннелях: нагретый воздух в рабочей зоне помогает термоплёнке принять форму упаковки. В электрических воздушно-тепловых завесах нагреватель подогревает воздушный поток у дверных или воротных проёмов. У модели 156А12/2.0-Т-220 отдельно задана среда неподвижного воздуха и газов выше 450 °C, поэтому её параметры нельзя автоматически переносить на установку с принудительным обдувом.

ТЭН этого типа также встречаются в промышленных инкубаторах, подовых печах для пиццы и лепёшек, холодильниках и морозильниках No Frost. В инкубаторе нагревают циркулирующий воздух, в печи - камеру и под, а в холодильном оборудовании оттаивают иней на испарителе. Подобные нагреватели используют и в обогревателях стрелочных переводов, где тепло препятствует обледенению и примерзанию подвижных частей. Эти процессы отличаются от условий, заданных для ТЭН длиной 1560 мм и мощностью 2 кВт.

Что нанести на эскиз исполнения 1560 мм

Для изготовления по эскизу укажите развёрнутую длину 1560 мм и, если нужна гибка, габариты готовой детали; отдельно нанесите диаметр оболочки 12 мм, форму и расположение выводов. Для исходного варианта задайте мощность 2 кВт и напряжение 220 В, а для перехода на 380 В отметьте новое напряжение: спираль будет пересчитана при сохранении размеров. Также покажите выбранное крепление и требуемую длину контактного стержня относительно исходных 40 мм. Такой чертёж заказчика позволяет определить, какие параметры оставить без изменения, а какие скорректировать.

Что передать для заказа ТЭН по маркировке

Чтобы повторить исполнение 156А12/2.0-Т-220, укажите развёрнутую длину 1560 мм, диаметр оболочки 12 мм, контактный стержень 40 мм, мощность 2 кВт и напряжение 220 В. Если требуется вариант для сети 380 В, назовите его отдельно: для такого исполнения меняется расчёт спирали.

Если маркировка старого нагревателя отсутствует, замена ТЭН по образцу требует данных о форме, посадке и электропараметрах. По ним можно сверить тэн по размерам и определить, сохранять ли исходные параметры 1560 мм, 12 мм, 2 кВт и 220 В.

• Маркировку старого ТЭН или фотографию места, где она нанесена.
• Развёрнутую длину либо длину и форму после гибки, диаметр оболочки и размеры крепления.
• Требуемые мощность, напряжение и среду; для подключения к трёхфазной сети укажите напряжение самого ТЭН.
