Характеристики
| Маркировка | 86А10/2,7J 220 |
|---|---|
| Развёрнутая длина | 860 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 10 мм |
| Мощность | 2,7 кВт |
| Напряжение | 220 В |
| Код среды | J: вода, слабые растворы кислот (pH 5–7) |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 780 мм |
|---|---|
| Расчётный ток | 12,3 А |
| Расчётное сопротивление в рабочем режиме | 17,9 Ом |
| Удельная поверхностная мощность (по активной длине) | 11,02 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 15 Вт/см² |
| Запас до предела ГОСТ | 27 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Какую оболочку выбрать для воды
Код среды J указывает на воду и слабые растворы кислот с pH 5-7. Материал оболочки в маркировке не указан; для этой среды ГОСТ 13268-88 рекомендует нержавеющую сталь.
Если нужен тэн для воды с другим материалом оболочки, по заказу возможно исполнение из нержавеющей стали, меди или чёрной стали. Материал нужно указать при подборе: он не определяется только кодом среды.
- В маркировке этого ТЭНа материал оболочки не обозначен.
- Исполнение из выбранного материала согласуют отдельно.
Что означает маркировка 86А10/2,7J 220
Тэн по маркировке расшифровывается по указанным параметрам: 86А10 задаёт развёрнутую длину 860 мм, код A означает длину контактного стержня в заделке 40 мм, 10 указывает на диаметр оболочки 10 мм.
Этот водяной тэн имеет мощность 2,7 кВт и рассчитан на напряжение 220 В.
- Код среды J: вода и слабые растворы кислот (pH 5-7).
- 220: напряжение 220 В.
Что показывают расчёты для выбора питания
Расчёт по ГОСТ 13268-88 даёт ток 12,3 А и сопротивление в рабочем режиме 17,9 Ом. Ток учитывают при выборе автомата и сечения провода.
Удельная поверхностная мощность по активной длине составляет 11,02 Вт/см² при пределе для этой среды 15 Вт/см². Запас до предела ГОСТ - 27 %.
- Расчётная активная длина: 780 мм.
- Для этой среды ГОСТ рекомендует оболочку из нержавеющей стали.
Один ТЭН или несколько в трёхфазной сети
Для одного элемента маркировка указывает напряжение 220 В. При подключении нескольких ТЭН в трёхфазной сети схему выбирают с учётом напряжения каждого элемента и схемы оборудования.
Соединение звездой или треугольником нельзя определять только по числу нагревателей. Перед подключением сверьте маркировку всех элементов и требования оборудования.
Какие размеры снять со старого нагревателя

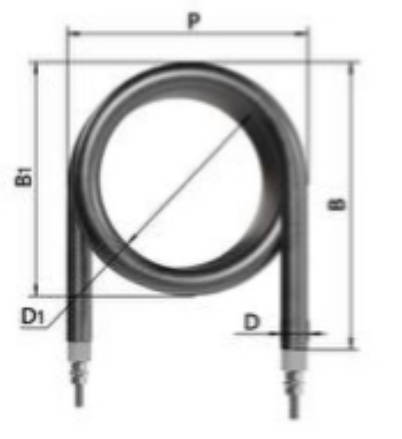

Для замены ТЭН бойлера запишите развёрнутую длину, диаметр трубки и форму после гибки. Если нагреватель согнут, приложите фото и укажите размеры между точками крепления.
Сверьте контактные выводы и крепление. Если при разборке обнаружилась накипь на ТЭНе, оцените состояние старого элемента и посадочного места; прокладку ТЭН также проверьте перед сборкой.
- Передайте развёрнутую длину или длину и форму после гибки.
- Укажите тип крепления и межосевое расстояние, если оно есть.
Какие данные нужны для расчёта замены
Если маркировка сохранилась, пришлите её целиком. По чертежу, эскизу или образцу можно уточнить исполнение, если старый ТЭН не имеет читаемой маркировки.
- Мощность, напряжение и среда: вода, воздух или масло.
- Развёрнутая длина, диаметр трубки, форма после гибки.
- Тип крепления: штуцер с резьбой, гайка или фланец; межосевое расстояние.
- Модель оборудования или фото старого ТЭН.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
Сверьте маркировку, длину, диаметр, форму, крепление, мощность и напряжение старого элемента. Совпадения только по мощности недостаточно.
Можно ли изготовить замену без маркировки?
Да, для расчёта можно передать старый нагреватель как образец, чертёж или эскиз. Также приложите размеры и фото.
Можно ли использовать его для воздуха или масла?
В маркировке указана среда J: вода и слабые растворы кислот с pH 5-7. Применение в другой среде нужно отдельно согласовать по условиям работы.
Как проверить старый ТЭН на пробой на корпус?
При проверке мультиметром один щуп ставят на контактный стержень, другой - на оболочку. Звуковой сигнал или малое сопротивление в режиме прозвонки или высокого сопротивления указывают на утечку тока на корпус.
Что прислать, чтобы рассчитать замену?
Маркировку или фото старого нагревателя, его размеры, мощность, напряжение, среду и данные о креплении. Если маркировки нет, приложите образец, чертёж или эскиз.
Какие размеры важны при замене ТЭН в водонагревателе или котле?
Снимите развёрнутую длину, диаметр трубки и форму после гибки. Также проверьте крепление и межосевое расстояние.
