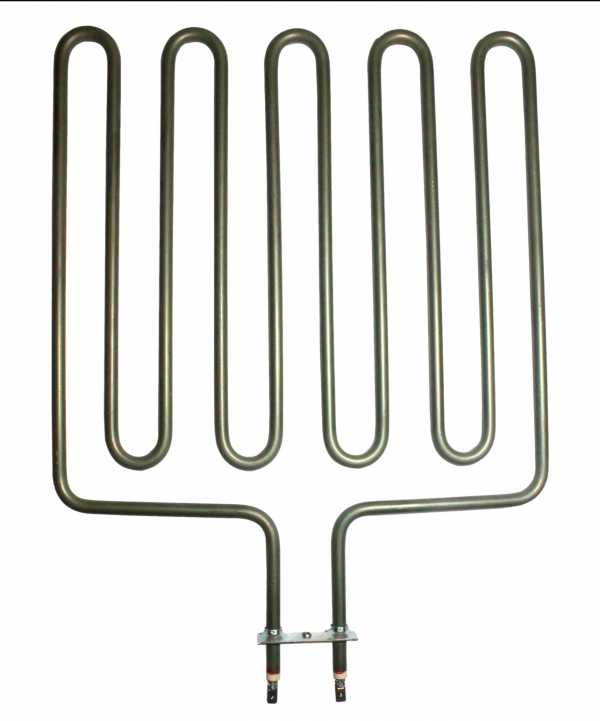

ТЭН для саун Пирамида 2000W-230V ЭКМ 12/18

Характеристики

Где стоит такой нагреватель

Что происходит с ТЭНом в электрокаменке

ТЭН «Пирамида» 2000W-230V ЭКМ 12/18 относится к нагревателям для саун. В электрокаменке стержневые ТЭН собраны в пакет под слоем камней или в корзине. Для замены важно оценить не только мощность 2000 Вт и напряжение 230 В, но и условия вокруг нагревателя: камни, подлив воды и влажность парной. По одному обозначению нельзя определить материал оболочки и конструкцию крепления этого исполнения.

• При подливании вода может попадать на раскалённый элемент. В оборудовании этого типа растрескивание трубки связывают с термическим воздействием; в источнике отдельно отмечена обычная, не мягкая нержавеющая сталь. Материал оболочки ТЭН «Пирамида» по каталожному названию не установлен.
• Недостаточное количество камней вокруг нагревателей может привести к перегреву. Поэтому при проверке электрокаменки рассматривают не только сам элемент 2000 Вт, но и состояние каменной засыпки в его рабочей зоне.
• В парной высокая влажность, а на выводах может образовываться конденсат. Это отдельная зона проверки при замене ТЭН на 230 В: повреждение или неблагоприятное состояние выводов может сопровождать отказ нагревателя.
• Подобные стержневые нагреватели встречаются в каменках Harvia Vega, Harvia Cilindro, Helo CUP 90 STJ, Helo CF9 и VVD ЭНУ Премьера Руса. Это примеры оборудования, а не подтверждение совместимости с ТЭН «Пирамида» ЭКМ 12/18. Сверять нужно характеристики снятого элемента и посадочное место.

Как проверить старый элемент перед заменой

У ТЭН «Пирамида» в каталоге указаны 2000 Вт и 230 В, но этого недостаточно, чтобы подтвердить совпадение с нагревателем, установленным в каменке. Перед заказом сопоставьте электрические данные с маркировкой и проверьте механическую посадку.

1. Отключите каменку от питания и дождитесь, пока нагреватель остынет. Не начинайте снятие, пока к ТЭН может быть подано напряжение или он остаётся горячим.
2. Снимите старый элемент по инструкции к оборудованию, не прикладывая усилие к выводам и месту крепления. Сохраните маркировку, если она читается.
3. Сверьте обозначение: у рассматриваемого изделия указаны 2000W-230V и ЭКМ 12/18. Если данные старого ТЭН отличаются, не считайте его эквивалентным только по внешнему сходству.
4. Сопоставьте форму, длину, крепление и расположение выводов старого элемента с посадочным местом. Эти параметры в названии «Пирамида 2000W-230V ЭКМ 12/18» не приведены.
5. Подберите ТЭН по размерам и маркировке старого нагревателя. Названия каменок Harvia Vega или Helo CUP 90 STJ помогают определить модель оборудования, но сами по себе не подтверждают, что данный артикул подойдёт.
6. Установите выбранный элемент согласно документации каменки, проверьте крепление и выводы, затем выполните проверку оборудования в штатном порядке. При несовпадении электрических или посадочных параметров замену не проводите.

Какие параметры можно изменить по заказу

Для ТЭН «Пирамида» исходные данные каталога - 2000 Вт и 230 В, исполнение ЭКМ 12/18. Другие конструктивные параметры в названии не указаны, поэтому их согласуют отдельно.

• Мощность и напряжение: сейчас 2000 Вт, 230 В → по заказу можно рассмотреть другое сочетание мощности и напряжения. Для варианта 1 кВт на 230 В расчётный ток 4,3 А, а нагрузка на оболочку при той же длине изменится в 0,5 раза; длину проверяют под среду. Для варианта 2 кВт на 220 В ток составит 9,1 А, сопротивление спирали 24,2 Ом; относительно исполнения «Пирамида» 2000 Вт на 230 В размеры остаются прежними, а спираль пересчитывают под новое напряжение. Для 3 кВт на 230 В ток 13 А, нагрузка на оболочку при той же длине изменится в 1,5 раза, длину также проверяют под среду.
• Крепление: в обозначении «Пирамида 2000W-230V ЭКМ 12/18» тип посадки не расшифрован → для заказного исполнения этого ТЭН можно согласовать штуцер с гайкой или фланец. Для штуцера доступны метрические резьбы от М14х1,5 до М28 и трубные от G1/2 до G2 1/2; при фланцевом варианте уточняют диаметр фланца и посадочный размер.
• Выводы: маркировка «ЭКМ 12/18» не сообщает тип выводов ТЭН 2000 Вт на 230 В → при заказе можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции.
• Оболочка: в названии ТЭН «Пирамида» указаны мощность 2000 Вт и напряжение 230 В, но не материал и диаметр оболочки → по заказу доступны чёрная сталь, нержавеющие стали, медь, титан и жаропрочная сталь, а также покрытия цинком или фторопластом. Материал согласуют с условиями работы каменки.
• Форма и длина: обозначение ЭКМ 12/18 не раскрывает форму и габариты нагревателя → по заказу возможны прямое исполнение, U-, W-, M- и Г-образная форма, кольцо, спираль, скрепка или оребрённое исполнение; длину и геометрию согласуют по исходным данным.
• Дополнительное оснащение: для ТЭН «Пирамида» 2000W-230V встроенное управление в названии не указано → по заказу можно добавить термовыключатель или термостат.

В каком оборудовании применяют подобные трубчатые нагреватели

Подобные трубчатые ТЭН применяют в кипятильниках непрерывного действия для приготовления кипятка и в пароконвектоматах, где нагревают воздух камеры или получают пар в парогенераторе. В расстоечных шкафах нагрев поддерживает условия для расстойки хлебобулочных изделий; рабочая среда там - воздух камеры и пар от испарения воды. Это примеры применения нагревателей того же типа, а не подтверждение применения ТЭН «Пирамида» 2000W-230V в этих установках.

Такой тип нагревателя также ставят в котлах отопления пассажирских вагонов, моечных машинах деталей и баках поливомоечных машин для подогрева противогололёдного реагента. Средой в этих узлах могут быть вода, водно-щелочной моющий раствор или солевой раствор. Для выбора ТЭН мощностью 2000 Вт на 230 В важно учитывать среду и конструкцию оборудования: обозначение «для саун» указывает назначение этой позиции, а не универсальную применимость к перечисленным установкам.

Что прислать для подбора исполнения

Чтобы заказать ТЭН на заказ с параметрами, сопоставимыми с «Пирамида» 2000W-230V ЭКМ 12/18, передайте данные о каменке и старом нагревателе. Трубчатый электронагреватель подбирают по электрическим характеристикам вместе с формой, креплением и условиями работы.

• Название или модель электрокаменки и фото места установки. Например, Harvia Cilindro или Helo CUP 90 STJ - это обозначения оборудования, а не достаточные данные для подтверждения совместимости.
• Фото маркировки старого ТЭН и его общий вид. Если обозначений нет, приложите фото элемента рядом с местом крепления и отдельно снимите выводы.
• Размеры и условия работы: длину и форму, диаметр трубки, тип крепления и резьбу, мощность и напряжение, среду и характер контакта с водой. Эти сведения помогут оценить, нужен ли ТЭН по размерам с теми же 2000 Вт и 230 В или потребуется пересчёт.

Варианты исполнения: расчёт для этого ТЭН

Вопросы

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
