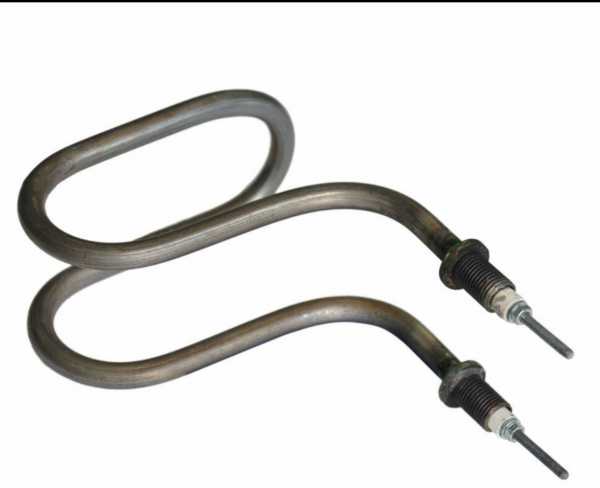

Характеристики
| Назначение | для дистиллятора ДЭ-10 |
|---|---|
| Материал | нержавейка |
| Крепление | штуцер М18х1,5 |
| Диаметр трубки | 12,5 (10,0) мм |
| Мощность | 2,5 кВт |
| Напряжение | 12 В |
Расчёт по мощности и напряжению
| Расчётный ток | 208,3 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 0,1 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Как читать расчётные параметры
Для приведённого расчёта указаны ток 208,3 А и сопротивление в рабочем режиме 0,1 Ом. Ток учитывают при выборе автомата и сечения провода.
Этих значений недостаточно, чтобы определить удельную мощность или подтвердить пригодность нагревателя для конкретной среды.
Материал оболочки для воды
В названии этого исполнения указана нержавейка. По заказу можно изготовить ТЭН для воды с оболочкой из меди или чёрной стали, но выбор материала нужно увязать с рабочей средой.
ТЭН для аквадистиллятора подбирают с учётом конструкции оборудования и крепления. Само название не подтверждает совместимость с конкретной моделью.
Схему подключения задают отдельно
Для одного ТЭНа или нескольких ТЭНов в трёхфазной сети укажите схему соединения: звезда или треугольник. Не выбирайте её только по обозначению крепления.
При подборе замены уточните параметры сети и подключения. Для этого исполнения в названии указана мощность, но не указаны напряжение и схема.
Накипь и сухое включение
На водяном ТЭНе может образовываться накипь. По сведениям о водонагревателях, анод не предотвращает её появление на нагревателе и стенках бака.
Перед включением водяного ТЭНа необходимо убедиться, что нагревательная часть погружена в воду. Сухое включение может повредить нагреватель.
Материал оболочки должен соответствовать среде
Материал оболочки указывают с учётом рабочей среды: для этой модели в названии заявлена нержавейка. Замена на оболочку из другого материала требует отдельного согласования.
Для изготовления по заказу доступны нержавеющая сталь, медь и чёрная сталь. Материал и форму задают при заказе. Резьбовой ТЭН и ТЭН в колбе нельзя считать взаимозаменяемыми без сверки с конструкцией оборудования.
- Уточните, что нагревается: вода, воздух или масло.
- Сверьте материал и форму с установленным нагревателем.
Какие данные помогут подобрать замену
Если маркировка не читается, трубчатый электронагреватель можно изготовить по чертежу, эскизу или образцу. Для оценки подойдёт и фото старого узла вместе с данными оборудования.
- Маркировка, модель оборудования или фото старого ТЭНа.
- Развёрнутая длина или длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и рабочая среда.
- Тип крепления: штуцер с резьбой, гайка или фланец; для фланца - межосевое расстояние.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию известны назначение для ДЭ-10, мощность, материал, штуцер и диаметр трубки. Для подтверждения совместимости сверьте эти параметры с установленным ТЭНом.
Можно ли сделать ТЭН по старому образцу без маркировки?
Да, для изготовления по заказу можно предоставить образец, чертёж, эскиз или фото. Также нужны размеры, мощность, напряжение и сведения о среде.
Можно ли использовать этот ТЭН в воздухе или масле?
Название указывает ТЭН для дистиллятора, но не подтверждает пригодность для воздуха или масла. Для подбора укажите рабочую среду и условия нагрева.
Как проверить старый ТЭН?
Снимите маркировку, если она есть, и зафиксируйте форму, размеры, крепление, мощность и напряжение. Для уточнения приложите фото нагревателя и места установки.
Что прислать для расчёта?
Пришлите маркировку или фото, модель оборудования, размеры и форму ТЭНа, мощность, напряжение, рабочую среду и тип крепления.
Можно ли заменить штуцер на фланец?
По заказу доступны крепление штуцером с гайкой или фланцем. Для оценки замены сообщите размеры крепления; для фланца укажите межосевое расстояние.
