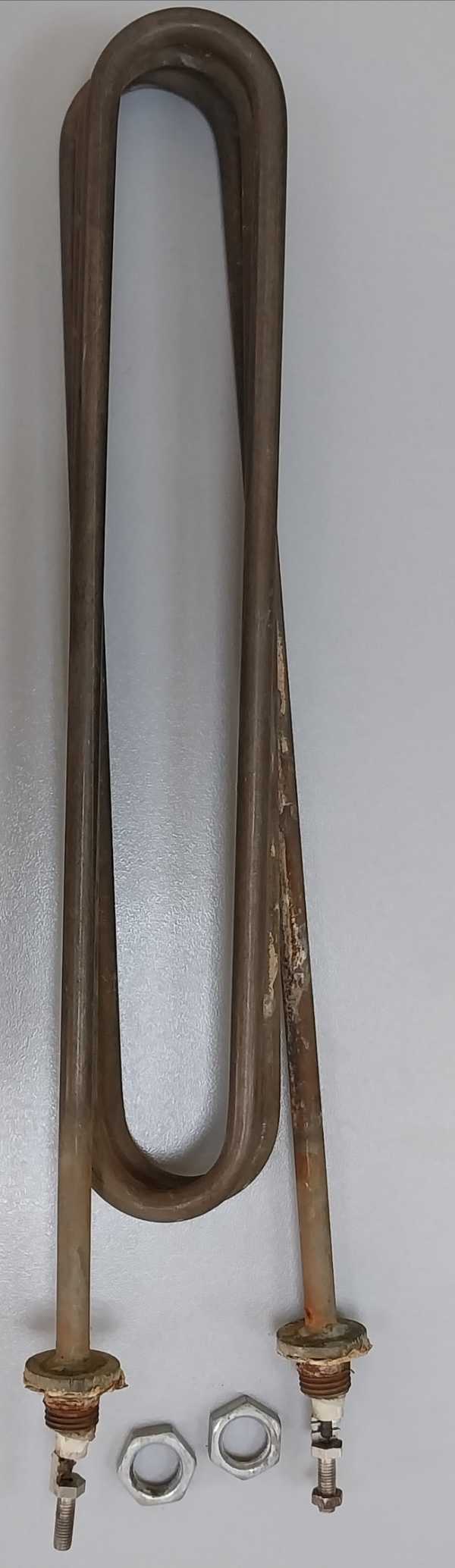

Характеристики
| Наименование | Элемент нагревательный |
|---|---|
| Конструкция | Трубчатый |
| Обозначение | ТЭН-5Ф-220 |
| Название в каталоге | Элемент нагревательный трубчатый ТЭН-5Ф-220 |
| Напряжение | 220 В |
Перед заменой проверьте цепь и изоляцию
Отключённый старый ТЭН проверьте мультиметром: измерьте сопротивление между контактами и отдельно оцените состояние изоляции. Полученные данные сопоставьте с паспортом или маркировкой; допустимые значения здесь не указаны.
Сопротивление спирали связано с требуемыми мощностью и напряжением. Если маркировка и документация утрачены, одного измерения недостаточно, чтобы подтвердить соответствие элемента оборудованию.
- Запишите маркировку со старого ТЭН, если она сохранилась.
- Зафиксируйте показания измерений и состояние выводов.
Что сообщает обозначение ТЭН-5Ф-220
ГОСТ 13268-88 описывает ТЭН как нагревательный элемент с контактными стержнями, помещённый вместе с наполнителем в металлическую оболочку. В обозначении карточки есть буквенно-цифровая часть, но значение «5Ф» по имеющимся данным расшифровать нельзя.
Стандартный ряд номинальных напряжений включает 12, 24, 36, 42, 48, 60, 127, 220 и 380 В. Не следует определять параметры только по отдельной части маркировки: сверяйте её с паспортом или исходными данными оборудования.
- Для трёх ТЭН на 220 В при подключении к сети 380/220 В указывают схему «звезда».
- При схеме «звезда» мощность трёх ветвей должна быть одинаковой для равномерной нагрузки по фазам.
Крепление и изгиб задают посадку
Трубчатый электронагреватель может иметь прямую или гнутую форму. По заказу делаем исполнение по чертежу, эскизу, образцу или маркировке старого элемента; крепление может быть штуцером с гайкой или фланцем.
При замене важен посадочный размер. Уточните тип крепления и его геометрию, чтобы проверить, как элемент устанавливается в узел.
- Укажите форму после гибки и расстояние между параллельными участками, если они есть.
- Сообщите тип крепления и размеры посадочного места.
Учитывайте узел, а не только обозначение
ТЭНы применяют в промышленном и опытном оборудовании, топливных фильтрах-сепараторах и автономных низковольтных системах. Это примеры разных задач, а не подтверждение совместимости данного обозначения с конкретным узлом.
Для подогрева дизельного топлива применяют предпусковой и маршевый режимы. Низковольтные элементы для таких систем подбирают по параметрам оборудования и месту установки.
- Для топливного узла уточните среду и место установки нагревателя.
- Для оборудования без паспорта подготовьте эскиз или фото старого элемента.
Снимите размеры до демонтажа
Для гнутого ТЭН отдельно записывают развёрнутую длину трубки и габариты после гибки. Развёрнутая длина нужна для расчёта, а размеры готовой формы помогают проверить установку в конкретный узел.
Также измерьте диаметр трубки и отметьте холодную зону. Это участок контактного стержня без нагревательной спирали; его не следует путать с активной частью, которая непосредственно выделяет тепло.
- Запишите длину и форму после гибки.
- Отметьте холодные зоны, расположение выводов и крепления.
Данные для расчёта замены
ТЭН на заказ можно подобрать по маркировке или исходным размерам. Если маркировки нет, приложите фото или модель оборудования и перечислите параметры, которые удалось измерить.
- Маркировка, мощность и напряжение.
- Развёрнутая длина или длина и форма после гибки, диаметр трубки.
- Среда: вода, воздух неподвижный или с обдувом, масло.
- Крепление: штуцер с резьбой, гайка или фланец; межосевое расстояние.
- Фото старого ТЭН или модель оборудования.
Вопросы
Подойдёт ли ТЭН-5Ф-220 к моему оборудованию?
По одному обозначению совместимость не определить. Сверьте маркировку, мощность и напряжение, форму, крепление и размеры посадочного места.
Можно ли сделать замену по старому образцу без маркировки?
Да, по заказу ТЭН делают по образцу или эскизу. Нужны размеры, форма после гибки, параметры подключения, среда и тип крепления.
Можно ли поставить этот ТЭН в воду, воздух или масло?
По названию товара совместимость со средой не подтверждена. Укажите среду и режим работы при расчёте замены.
Как проверить старый ТЭН мультиметром?
На отключённом элементе измерьте сопротивление между контактами и проверьте состояние изоляции. Сравнивайте результат с паспортными данными или параметрами оборудования.
Что прислать для расчёта?
Маркировку, мощность и напряжение, размеры, форму после гибки, тип крепления и сведения о среде. Если есть, приложите фото старого элемента или модель оборудования.
Как расшифровать обозначение ТЭН-5Ф-220?
В карточке указано полное обозначение, но значение части «5Ф» в исходных данных не раскрыто. Для расшифровки сверьте его с паспортом или документацией на оборудование.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
