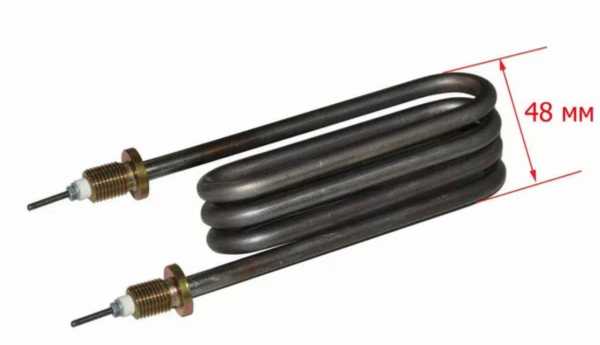

Характеристики
| Условное обозначение | 125.05.000-10 |
|---|---|
| Частота | 50 Гц |
| Обозначение длины | L220 |
| Стандарт | ГОСТ 13268-88 |
| Назначение | Для аквадистиллятора |
| Мощность | 2,7 кВт |
| Напряжение | 220 В |
Расчёт по мощности и напряжению
| Расчётный ток | 12,3 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 17,9 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Среда нагрева и материал оболочки
Это ТЭН для воды по назначению в каталоге, то есть водяной тэн для аквадистиллятора. Материал оболочки в названии не указан, поэтому его нужно уточнить по маркировке или паспорту старого нагревателя.
В аквадистилляторах такого типа применяют трубчатые нагреватели из нержавеющей стали или медно-никелевого сплава. В водопроводной воде накипь может накапливаться на поверхности; материал и исполнение сверяйте с исходным узлом.
- По заказу можно задать оболочку из чёрной или нержавеющей стали либо меди.
- При замене ТЭН бойлера не переносите автоматически данные о материале и креплении с другого нагревателя.
Схема подключения зависит от состава узла
Для этого трубчатого электронагревателя в каталоге указано напряжение 220 В. Сведений о подключении нескольких таких ТЭН звездой или треугольником в данных товара нет.
Если в узле несколько нагревателей, перед заменой выясните, как соединены выводы и какая схема предусмотрена для оборудования. По одному обозначению модели схему подключения определить нельзя.
- Для одного нагревателя сверьте напряжение на маркировке со старым ТЭН.
- Для нескольких нагревателей передайте схему соединения или фото выводов.
Форма и крепление: сверяйте старый узел
В названии указано L220, но форма трубки и тип крепления не приведены. Не считайте, что этот экземпляр выполнен с штуцером, гайкой или фланцем.
По заказу можно изготовить прямую, U-, M-, W-образную или другую форму по эскизу, а также предусмотреть крепление штуцером с гайкой или на фланце. Фланцевый ТЭН подбирают с учётом размеров посадочного места.
- Снимите форму трубки и положение выводов.
- Зафиксируйте тип крепления и размеры посадочного места.
Что измерить на старом ТЭН
Снимите развёрнутую длину, диаметр трубки и длину с формой после гибки. Отдельно отметьте холодные зоны и расположение контактных стержней, если эти данные есть в маркировке или чертеже.
Для сравнения приложите фото старого нагревателя рядом с линейкой и снимок маркировки. Модель оборудования тоже полезна для подтверждения совместимости по размерам и маркировке.
- Развёрнутая длина, диаметр и форма после гибки.
- Холодные зоны, выводы и крепёж.
Как читать расчётные параметры
Расчётный ток составляет 12,3 А, сопротивление в рабочем режиме - 17,9 Ом. Ток используют как исходный параметр при выборе автомата и сечения провода, но этих данных самих по себе недостаточно для назначения защиты.
Удельная мощность и расчёт среды в данных не приведены. При подборе для воды, воздуха или масла эти параметры нельзя заменять значениями из другого ТЭН.
- Сверьте расчётные параметры с маркировкой и схемой оборудования.
- Для среды и удельной мощности запросите расчёт по исходным данным.
Какие данные приложить к запросу
Если маркировка не сохранилась, приложите фото ТЭН и узла установки. По чертежу, эскизу, образцу или маркировке старого нагревателя можно задать исполнение для замены.
- Маркировка старого ТЭН или фото места, где она нанесена.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и среда: вода, воздух или масло.
- Тип крепления, резьба или фланец, межосевое расстояние.
- Модель оборудования и фото старого нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По каталогу он предназначен для аквадистиллятора, но совместимость с конкретной моделью не подтверждена. Сравните маркировку, длину, форму и крепление старого нагревателя.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для расчёта можно приложить образец, эскиз или фото и замеры. Нужны развёрнутая длина, диаметр трубки, форма после гибки, мощность, напряжение и крепление.
Можно ли использовать его для воздуха или масла?
В каталоге этот ТЭН указан для аквадистиллятора. Исполнение для другой среды нужно рассчитывать отдельно, передав данные о среде и условиях работы.
Как проверить старый ТЭН перед заменой?
Сначала найдите маркировку на выводе или креплении, затем зафиксируйте геометрию и тип монтажа. Для подбора также пригодятся фото нагревателя и модель оборудования.
Что прислать для расчёта?
Передайте маркировку или фото старого ТЭН, размеры, мощность, напряжение, среду, тип крепления и модель оборудования. Если есть схема подключения, приложите её.
Можно ли заменить им ТЭН в водонагревателе или котле?
Само назначение для аквадистиллятора не подтверждает совместимость с водонагревателем или котлом. Для замены сравните маркировку и размеры нагревателя.
