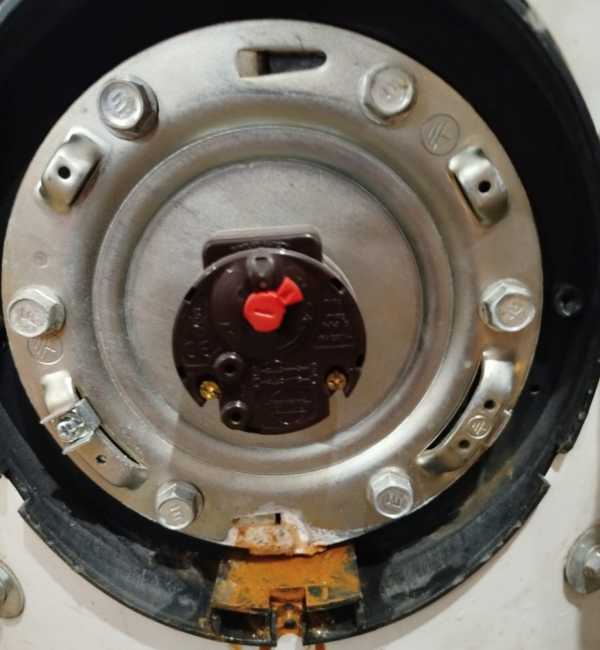

Характеристики
| Обозначение оборудования | Ariston ARI 300 STAB 570 THER MO VS EU |
|---|---|
| Время | 5h 55min |
| Давление | 0.6 MPa |
| Мощность | 3 кВт |
| Напряжение | 230 В |
Что известно и что нужно уточнить
| Параметр | В названии | Для изготовления |
|---|---|---|
| Мощность | 3 кВт | есть |
| Напряжение | 230 В | есть |
| Развёрнутая длина | нет в названии | уточнить по старому ТЭН или эскизу |
| Диаметр оболочки | нет в названии | уточнить по старому ТЭН или эскизу |
| Форма | нет в названии | уточнить по старому ТЭН или эскизу |
| Крепление (штуцер, резьба) | нет в названии | уточнить по старому ТЭН или эскизу |
| Выводы | нет в названии | уточнить по старому ТЭН или эскизу |
| Среда | нет в названии | уточнить по старому ТЭН или эскизу |
| Материал оболочки | нет в названии | уточнить по старому ТЭН или эскизу |
Расчёт по мощности и напряжению
| Расчётный ток | 13 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 17,6 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Для замены недостаточно совпадения по мощности
Каталожное название связывает этот трубчатый электронагреватель с Ariston ARI 300 STAB 570 THER MO VS EU и задаёт два электрических параметра: 3000 Вт и 230 В. Обозначения 5h 55min и 0.6 MPa также есть в строке товара, но их связь с режимом работы ТЭН не пояснена. По этим значениям нельзя восстановить конструкцию нагревательной части.
Для подбора ТЭН на это оборудование не хватает размеров, формы и данных о монтаже. Название не сообщает диаметр трубки и длину нагревательной части, не обозначает материал оболочки и расположение выводов. Поэтому даже точное совпадение мощности 3000 Вт и напряжения 230 В не доказывает, что нагреватель встанет в узел без изменений. Рабочая среда тоже не указана: называть его водяным ТЭН можно только после уточнения этого условия.
- Для исполнения Ariston 3000 Вт, 230 В сравните маркировку старого ТЭН: она может помочь проверить электрические параметры и обозначение нагревателя.
- Размерную часть нужно задать отдельно: у этой позиции не указаны длина трубки, её диаметр и форма после гибки. Эти величины определяют, где окажется нагревательная часть относительно крепления.
- Для монтажа ТЭН на Ariston уточните среду и узел установки, а также конструкцию крепления и выводов. Если стоит штуцер, нужны тип и размер резьбы; если крепление фланцевое, важны его исполнение и межосевое расстояние.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| 3 кВт на 220 В вместо 230 В | ток 13,6 А, сопротивление спирали 16,1 Ом; спираль пересчитываем, размеры остаются |
| Мощность 1,5 кВт на 230 В | ток 6,5 А; при той же длине нагрузка на оболочку изменится в 0,5 раза, длину проверяем под среду |
| Мощность 4,5 кВт на 230 В | ток 19,6 А; при той же длине нагрузка на оболочку изменится в 1,5 раза, длину проверяем под среду |
Как меняются электрические параметры при пересчёте
Для указанного исполнения 3000 Вт на 230 В расчётный ток составляет 13 А, а расчётное сопротивление в рабочем режиме - 17,6 Ом. Это расчётные электрические характеристики варианта из карточки. По ним можно сверить требование к питанию, но определить геометрию или способ крепления ТЭН к Ariston нельзя.
Если требуется оставить 3000 Вт, но использовать 220 В, расчётный ток составит 13,6 А, сопротивление спирали - 16,1 Ом. Спираль пересчитываем, размеры остаются. Это не тот же электрический вариант, что 3000 Вт на 230 В: перед заменой нужно учитывать напряжение, предусмотренное для конкретного подключения.
При мощности 1,5 кВт на 230 В ток будет 6,5 А. Если длина останется прежней, нагрузка на оболочку изменится в 0,5 раза, поэтому длину проверяем под среду. Для 4,5 кВт на 230 В расчётный ток составит 19,6 А, а нагрузка на оболочку при той же длине изменится в 1,5 раза. Эти варианты показывают, почему нельзя менять мощность у ТЭН для водонагревателя, не рассматривая одновременно его длину и условия работы.
Какие исполнения можно задать вместо базовых 3000 Вт
Исходная позиция для Ariston обозначена как 3000 Вт, 230 В. Параметры, которых нет в каталожном названии, можно согласовать отдельно; варианты исполнения зависят от того, какие размеры и подключение нужны для конкретного узла.
- Для ТЭН 3000 Вт, 230 В способ крепления в названии не определён. По заказу можем сделать штуцер с гайкой: метрические резьбы М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26 или М28 либо трубные G1/2, G1, G1 1/4, G1 1/2, G2, G2 1/2; также можем выполнить фланцевое крепление.
- У каталожного ТЭН для Ariston не обозначены выводы. Для заказного исполнения доступны контактные стержни с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
- При базовых 3000 Вт и 230 В материал трубки остаётся неизвестным, пока он не задан отдельно. По заказу доступны чёрная сталь (сталь 10), нержавеющие стали AISI 304, AISI 316 и 12Х18Н10Т, жаропрочная сталь, медь или титан; для оболочки также возможны покрытия цинком или фторопластом.
- Если параметры 3000 Вт и 230 В нужно изменить, по заказу задаём мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При другой мощности на тех же размерах пересчитываем удельную нагрузку на оболочку с учётом среды.
- Геометрия нагревательной части для позиции Ariston в названии не задана. По заказу можем сделать прямую форму, U, W, M, Г-образное исполнение, скрепку, кольцо, спираль, оребрённую конструкцию или форму по эскизу.
- Для базового исполнения 3000 Вт, 230 В термовыключатель или термостат не заявлены. По заказу можем добавить встроенный термовыключатель либо термостат.
В каких процессах встречаются подобные ТЭН
Подобные трубчатые ТЭН применяют в кипятильниках пассажирских вагонов для непрерывного приготовления кипятка, в аквадистилляторах для кипячения воды и в ваннах длительной пастеризации молока, где нагревается вода в рубашке. Для позиции Ariston в этой карточке указаны 3000 Вт и 230 В, но тип рабочей среды в названии отсутствует.
Такой тип нагревателя также встречается в льдогенераторах кубикового льда при съёме льда с испарительных форм или пластин, в аквариумных нагревателях для поддержания температуры воды и в промышленных чиллерах для защиты испарителя и бака теплоносителя от замерзания. Это примеры применения подобных ТЭН, а не подтверждение совместимости исполнения 3000 Вт, 230 В с перечисленным оборудованием. Если рассматривается замена на другой узел, нужно сопоставить его монтажные размеры и подключение с параметрами старого нагревателя.
Материал оболочки для исполнения на 3000 Вт
В каталожном названии Ariston ARI 300 STAB 570 THER MO VS EU указаны мощность 3000 Вт и напряжение 230 В, но не материал трубки. Поэтому по строке товара нельзя определить, какая оболочка требуется для работы в конкретной среде. Для подбора как тэн для воды нужно сначала подтвердить, что нагреватель контактирует именно с водой, а затем задать материал исполнения.
В заказном ТЭН можно выбрать чёрную сталь (сталь 10), нержавеющую сталь AISI 304, AISI 316 или 12Х18Н10Т, жаропрочную сталь, медь либо титан. По заказу также предусмотрено покрытие цинком или фторопластом. Наличие этих вариантов не означает, что каждый из них подходит для любого водонагревателя: материал оболочки согласуют с условиями применения и конструкцией узла.
Если вместо исходных 230 В нужен ТЭН 220В, это требует отдельного расчёта: для 3000 Вт на 220 В ток составляет 13,6 А, сопротивление спирали - 16,1 Ом.
Вопросы
Можно ли сделать ТЭН 3000 Вт, 230 В с другой резьбой или креплением?
В названии для Ariston ARI 300 STAB 570 THER MO VS EU крепление не указано. По заказу можем выполнить штуцер с гайкой с одной из предусмотренных резьб или фланцевое крепление.
Можно ли изменить выводы или длину контактного стержня?
Для базового исполнения 3000 Вт, 230 В тип выводов не обозначен. По заказу доступны контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
Можно ли изменить мощность или напряжение, оставив размеры?
Для исходных 3000 Вт, 230 В можно рассчитать другой вариант. Например, при 3000 Вт на 220 В ток составит 13,6 А, сопротивление спирали - 16,1 Ом; спираль пересчитываем, размеры остаются.
Можно ли сделать замену по старому образцу без маркировки?
Для ТЭН на Ariston нужны размеры, форма, крепление, выводы и сведения о рабочей среде. Если маркировки нет, параметры 3000 Вт и 230 В из этой карточки не определят геометрию старого нагревателя.
Можно ли использовать исполнение 3000 Вт, 230 В в другой среде?
Название не указывает материал оболочки и рабочую среду, поэтому такое применение по каталожным данным подтвердить нельзя. При изменении среды нужно проверить нагрузку на оболочку и длину нагревательной части.
Подойдёт ли этот ТЭН к моему оборудованию?
В названии указаны Ariston ARI 300 STAB 570 THER MO VS EU, 3000 Вт и 230 В, но не монтажные размеры. Для оценки нужно сопоставить маркировку, геометрию, крепление и выводы установленного нагревателя.
