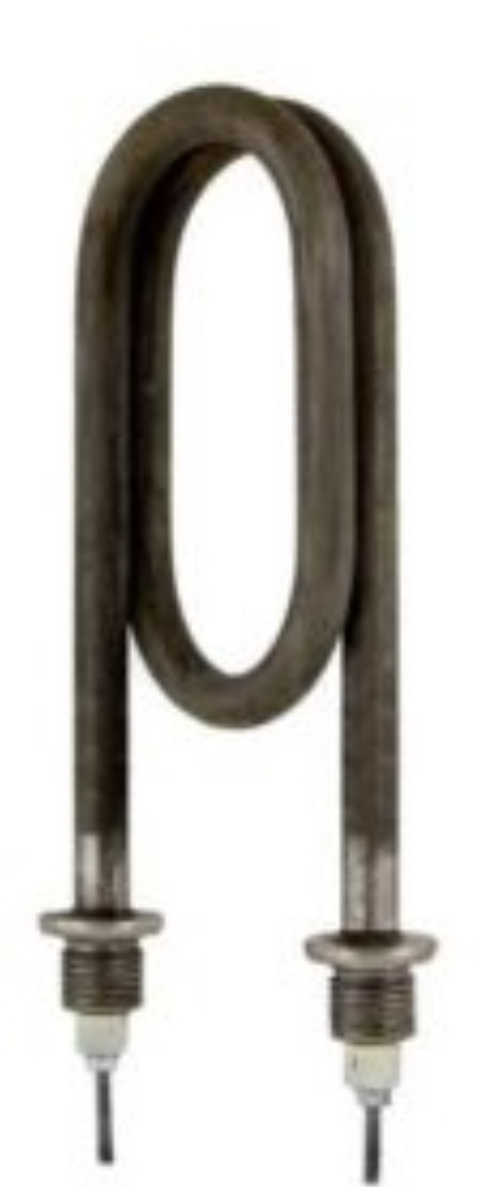

Характеристики
| Изделие | ТЭН |
|---|---|
| Назначение по названию | Для дистиллятора |
| Модель оборудования по названию | АДЭа-4 |
| Мощность | 1,5 кВт |
Снимите размеры, пока старый ТЭН ещё перед вами
Для подбора запишите развёрнутую длину или длину и форму после гибки, а также диаметр трубки. Отдельно отметьте активную длину, которая нагревает среду, и холодные зоны у контактных стержней.
Сверьте маркировку, положение крепления и межосевое расстояние. Если маркировки нет, размеры и форма образца помогут подготовить задание на изготовление.
- Сфотографируйте ТЭН целиком и место крепления.
- Запишите мощность и напряжение со старого нагревателя или оборудования.
Оболочку выбирают по среде, а не по внешнему виду
У производителей для оболочек ТЭНов встречаются углеродистая и нержавеющая сталь, медь, латунь и алюминиевые сплавы. Выбор зависит от среды и допустимой удельной мощности; материал этого товара по названию не указан.
По заказу можно изготовить ТЭН с оболочкой из чёрной или нержавеющей стали либо меди. Для подбора укажите, будет ли нагреватель работать в воде, воздухе или масле.
Что проверить, если нагреватель выходит из строя
Сопоставьте маркировку, мощность, напряжение, форму и крепление старого элемента с заданием на замену. Это поможет не повторить ошибку при подборе детали.
Пробой на корпус проверяют мультиметром: один щуп ставят на контактный стержень, другой на оболочку. Звуковой сигнал или малое сопротивление в режиме прозвонки либо высокого сопротивления указывают на утечку тока на корпус.
Для водяного ТЭН важны уровень воды и состояние поверхности
В дистилляторах накипь от жёсткой или солёной воды на поверхности нагревателя и работа без воды указаны как причины отказа. Перед заменой проверьте, в каких условиях работал старый тэн для воды.
Трубчатый электронагреватель, рассчитанный на одну среду, нельзя автоматически считать подходящим для другой. Для расчёта сообщите, что именно будет нагреваться и как организована работа оборудования.
- Уточните среду и условия нагрева.
- Проверьте состояние поверхности снятого нагревателя.
Примеры узлов дистилляторов с блоком нагрева
Такие ТЭН ставят в камеру испарения аквадистилляторов: нагреватель кипятит воду, а пар затем конденсируется в дистиллят. Примеры оборудования из справочника: Аквадистиллятор ДЭ-4М, медицинский АЭ-4 и Дистиллятор АЭ-25.
Названия моделей нужны как ориентир по узлу, а не как подтверждение совместимости именно этого товара. ТЭН для аквадистиллятора подбирают по маркировке старого элемента, размерам и креплению.
Какие данные подготовить для расчёта замены
Если маркировка сохранилась, перепишите её со старого ТЭН: она может быть выбита у вывода или на штуцере. Добавьте модель оборудования или фотографию снятого нагревателя.
Если маркировки нет, опишите геометрию, среду и монтаж. Для ТЭН для водонагревателя, котла или дистиллятора отдельно проверьте крепёж и состояние уплотнения: прокладка ТЭН не заменяет сверку размеров.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и среда нагрева.
- Тип крепления, резьба или фланец, межосевое расстояние.
- Маркировка, модель оборудования или фото старого ТЭН.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию указаны дистиллятор АДЭа-4 и мощность 1,5 кВт, но этого недостаточно для подтверждения совместимости. Сверьте маркировку, форму, длину и крепление старого ТЭН.
Можно ли изготовить замену по старому образцу без маркировки?
Да, для расчёта можно передать образец, его размеры и форму либо фотографию. Укажите также мощность, напряжение, среду и способ крепления.
Можно ли поставить этот ТЭН в воду, воздух или масло?
Не следует переносить ТЭН в другую среду без проверки исполнения. Сообщите, что именно нагревается и есть ли обдув: вариант можно рассчитать под заданные условия.
Как проверить старый ТЭН на пробой корпуса?
Поставьте один щуп мультиметра на контактный стержень, второй на оболочку. Звуковой сигнал или малое сопротивление в режиме прозвонки либо высокого сопротивления указывают на утечку тока на корпус.
Что прислать для расчёта замены?
Передайте маркировку, размеры, форму, диаметр трубки, мощность, напряжение, среду и данные крепления. Если маркировки нет, приложите фото старого элемента и укажите модель оборудования.
Подойдёт ли ТЭН от другого дистиллятора, например АЭ-4 или ДЭ-4М?
В справочнике встречаются Аквадистиллятор медицинский АЭ-4, Аквадистиллятор ДЭ-4М и Дистиллятор АЭ-25. Совместимость между моделями не предполагается: её проверяют по маркировке и размерам старого нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
