Характеристики
| Исполнение | сухой |
|---|---|
| Назначение | для сауны |
| Мощность | 1,5 кВт |
| Напряжение | 380 В |
Расчёт по мощности и напряжению
| Расчётный ток | 3,9 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 96,3 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

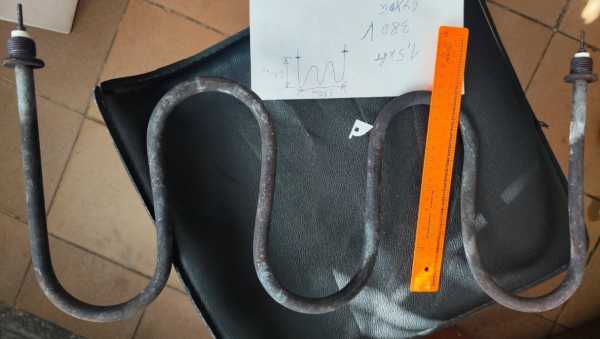

Сначала снимите размеры старого нагревателя
Для изготовления по образцу важны не только общая длина, но и форма после гибки. Если маркировка сохранилась, пришлите её вместе с размерами: по заказу трубчатый электронагреватель можно сделать по чертежу, эскизу, образцу или маркировке.
- Укажите развёрнутую длину или длину и форму после гибки, а также диаметр трубки.
- Измерьте холодные зоны и межосевое расстояние, если оно важно для установки.
- Сфотографируйте выводы, штуцер или фланец и место крепления.
Накипь и работа нагревателя в воде
Водяной ТЭН при контакте с водой может обрастать отложениями. Не включайте нагреватель без предусмотренной рабочей среды: сухой ход может привести к перегреву и повреждению элемента.
У производителей накопительных водонагревателей сухим называют ТЭН, установленный в керамическую или стеатитовую колбу без прямого контакта с водой. Это описание общего исполнения, оно не подтверждает устройство данного товара.
- Перед подбором уточните, должен ли ТЭН контактировать с водой напрямую.
- Для воды, пара, воздуха и масла исполнение подбирают с учётом среды.
Что проверить, если ТЭН перегорел
Повторный выход из строя может быть связан с неподходящей формой, неверным подключением или режимом работы без требуемой среды. Перед заменой сопоставьте параметры старого элемента и условия установки, а не только мощность.
Для диагностики отключите оборудование от питания и проверьте состояние выводов и оболочки. Подключение и измерения выполняйте с учётом требований оборудования.
- Сверьте напряжение и мощность с данными старого ТЭН.
- Проверьте крепление, положение нагревателя и условия его работы.
Что показывают расчётные ток и сопротивление
В расчёте указаны ток 3,9 А и сопротивление в рабочем режиме 96,3 Ом. Ток используют как исходный параметр при выборе автомата и сечения провода, но для окончательного выбора нужны условия подключения.
Этих расчётных данных недостаточно, чтобы определить удельную мощность или подтвердить рабочую среду. Для этого нужны сведения о геометрии и назначении нагревателя.
- Расчётный ток: 3,9 А.
- Расчётное сопротивление в рабочем режиме: 96,3 Ом.
В каком узле сауны работает нагреватель
В оборудовании для сауны ТЭН может быть частью парогенератора или электрокаменки: в первом случае нагреватель кипятит воду в камере испарения, во втором греет камни и воздух парной. Совместимость конкретного элемента зависит от конструкции и крепления оборудования.
Если подбирается тэн для воды, уточните требования к оболочке и контакту с водой. По заказу доступны варианты из меди, нержавеющей или чёрной стали; конкретный материал согласуют с рабочей средой. Не следует считать, что перечисленные варианты относятся к данному товару.
- Для парогенератора сверьте геометрию и место установки в камере испарения.
- Для электрокаменки проверьте форму и положение нагревателя под слоем камней.
Какие данные подготовить для подбора замены
Если маркировки нет, замерьте старый ТЭН и приложите фото. По этим данным можно обсудить изготовление по образцу; без размеров и условий работы нельзя подтвердить, что исполнение подойдёт.
- Маркировка, если она есть, или модель оборудования.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и рабочая среда: вода, неподвижный воздух, воздух с обдувом или масло.
- Тип крепления: штуцер с резьбой, гайка или фланец; при необходимости межосевое расстояние.
- Фото старого ТЭН, выводов и места установки.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По названию известны только исполнение для сауны, напряжение 380 В и мощность 1,5 кВт. Для проверки нужны размеры, форма, крепление и модель оборудования.
Можно ли изготовить замену без маркировки?
Да, можно рассмотреть изготовление по образцу. Пришлите фото, размеры, параметры подключения и сведения о рабочей среде.
Можно ли использовать ТЭН в воде, воздухе или масле?
Нельзя подтвердить это только по названию товара. Исполнение и материал оболочки подбирают под среду; укажите условия работы при запросе.
Как проверить старый ТЭН?
Отключите оборудование от питания, осмотрите оболочку, выводы и крепление. Электрические измерения проводят подходящим прибором; расчётные данные для этого товара указаны отдельно.
Что прислать для расчёта?
Маркировку или фото, размеры и форму, мощность, напряжение, рабочую среду и тип крепления. Если ТЭН уже снят, приложите снимок рядом с местом установки.
Как выбрать оболочку для ТЭН для воды?
Материал согласуют с рабочей средой и конструкцией узла. По заказу доступны медь, нержавеющая и чёрная сталь, но материал оболочки данного товара в названии не указан.
