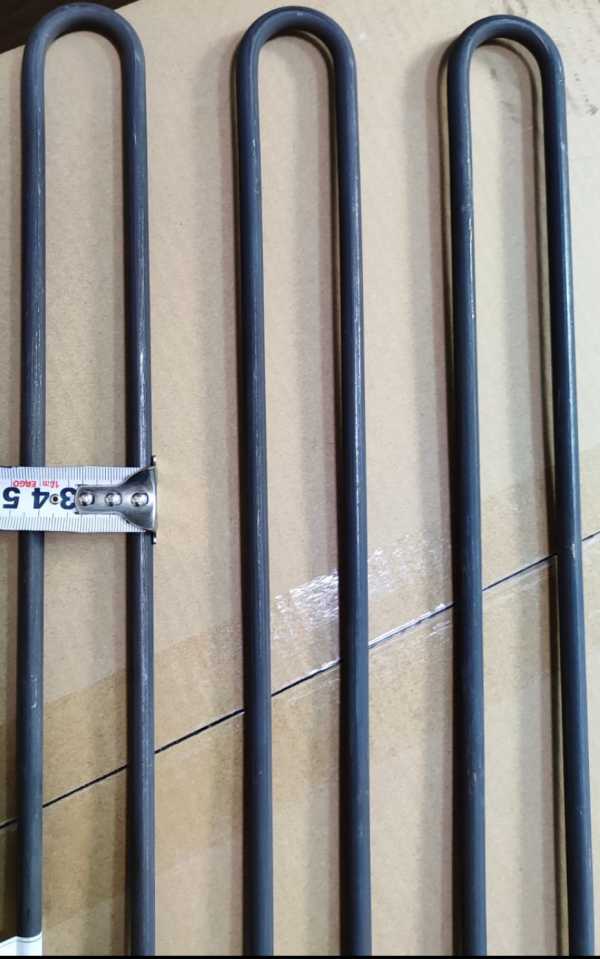

ТЭН 4,5 кВт, 380 В

Характеристики

Сверьте 4,5 кВт и 380 В до установки

В каталоге указаны два параметра этого ТЭН: мощность 4,5 кВт и напряжение 380 В. Другие конструктивные признаки в названии не обозначены, поэтому по одной карточке нельзя определить форму трубки, длину, материал оболочки или тип крепления. Если при замене оставить без проверки только мощность и напряжение, нагреватель может не совпасть с посадочным местом либо условиями работы.

Для исполнения 4,5 кВт, 380 В в исходных расчётных данных приведены ток 11,8 А и сопротивление в рабочем режиме 32,1 Ом. Это ориентиры для проверки электрических параметров, а не дополнительные сведения о форме или подключении ТЭН. Сверяйте маркировку старого нагревателя целиком: схема подключения, в том числе схема треугольник, из записи «380 В» сама по себе не следует.

• Сопоставьте мощность 4,5 кВт и напряжение 380 В с маркировкой старого ТЭН.
• Проверьте посадочное место: крепление, размеры трубки и её положение относительно нагреваемой среды.
• Уточните условия работы: вода, масло или воздух, неподвижный либо с обдувом.

Расчёт по мощности и напряжению

Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

Какие исполнения можно заказать для ТЭН 4,5 кВт

Если базовые 4,5 кВт и 380 В не меняются, остальные параметры можно задать под конкретный узел; если меняются мощность или напряжение, их согласуют вместе с геометрией и средой.

• Сейчас крепление в названии ТЭН не указано → по заказу делаем штуцер с гайкой или фланец; резьбу и посадочный размер согласуем по узлу.
• Сейчас тип выводов не обозначен → можно заказать контактный стержень с резьбой и гайками либо выводы проводом в термостойкой изоляции.
• Сейчас материал оболочки не указан → по заказу выполняем оболочку из чёрной или нержавеющей стали, меди, а также из других перечисленных в вариантах исполнения материалов; можно задать покрытие цинком или фторопластом.
• Сейчас указаны 4,5 кВт и 380 В → можно запросить другую мощность и напряжение; при изменении мощности на тех же размерах пересчитываем удельную нагрузку на оболочку под среду.
• Сейчас форма и длина в названии не указаны → по заказу делаем прямое, U-, W-, M- или другое предусмотренное исполнение, в том числе по эскизу; учитываем развёрнутую длину и габариты после гибки.
• Дополнительно для этого исполнения можно заказать встроенный термовыключатель или термостат.

Что меняется в расчётных вариантах 4,5 кВт

Исходная точка для сравнения: ТЭН 4,5 кВт, 380 В, для которого указаны расчётный ток 11,8 А и сопротивление в рабочем режиме 32,1 Ом. Если требуется сохранить номинал, эти величины помогают сверить запрос с исходными данными, но сами по себе не задают длину трубки или способ крепления.

Вариант 6,8 кВт на 380 В даёт расчётный ток 17,9 А. При той же длине нагрузка на оболочку изменится в 1,51 раза. Поэтому переход с 4,5 на 6,8 кВт нельзя считать простой заменой электрического номинала: длину нужно проверить под среду, а заданную мощность согласовать с условиями теплоотдачи.

Для варианта 2,2 кВт на 380 В расчётный ток составляет 5,8 А, а нагрузка на оболочку при той же длине изменится в 0,49 раза. Это другая тепловая нагрузка при неизменной длине, а не подтверждение того, что нагреватель будет работать в прежнем режиме. При выборе укажите среду и требуемую мощность, чтобы исполнение рассчитывалось под задачу.

Отдельно рассчитан вариант 4,5 кВт на 220 В вместо 380 В: ток составит 20,5 А, сопротивление спирали 10,8 Ом. В этом случае размеры остаются, а спираль пересчитывается. Такой вариант следует рассматривать как отдельное электрическое исполнение, а не как подключение исходного ТЭН к другому напряжению без изменения расчёта.

Что обозначают параметры по ГОСТ 13268-88

При чтении маркировки ТЭН по ГОСТ 13268-88 отделяйте номинальные электрические данные от обозначений конструкции. В названии этой карточки приведены только мощность 4,5 кВт и напряжение 380 В; остальные характеристики нужно подтверждать маркировкой, чертежом или заданием на изготовление.

• Номинальное напряжение сверяют с обозначением на старом нагревателе; ГОСТ включает стандартные значения и низковольтный ряд.
• В стандарте для одиночных ТЭН приведён ряд диаметров оболочки: 6,5; 8,0; 8,5; 9,5; 10,0; 13,0 и 16,0 мм. Ни один из этих диаметров нельзя приписать данному товару без подтверждения.
• Для изогнутого ТЭН различают развёрнутую длину трубки и габариты после гибки: первая используется при расчёте мощности, вторые нужны для проверки посадки.
• Маркировку старого изделия сопоставляют с фактическим креплением и выводами: одного совпадения по 4,5 кВт и 380 В недостаточно, чтобы подтвердить геометрическую совместимость.
• Изготовление по чертежу заказчика требует указать конструктивные и электрические данные отдельно; карточка задаёт только мощность и напряжение.

Какие данные подготовить для заказа такого ТЭН

Чтобы заказать тэн на заказ с параметрами 4,5 кВт и 380 В, приложите маркировку и сведения, которые позволяют проверить именно вашу геометрию и условия работы.

• Фото или запись маркировки со старого ТЭН; если маркировки нет, приложите фото изделия и укажите известные электрические параметры.
• Развёрнутую длину либо форму и габариты после гибки, а также диаметр трубки.
• Мощность и напряжение: подтвердите, что требуются 4,5 кВт и 380 В, либо укажите отличающиеся значения.
• Среду нагрева и режим воздуха, если он используется: неподвижный воздух или обдув.
• Тип крепления, размеры посадочного места и нужные выводы. Эти данные нужны, чтобы трубчатый электронагреватель и тэн по размерам соответствовали узлу, а не только совпадали по номиналу.
