Характеристики
| Обозначение | USK TI |
|---|---|
| Мощность | 3 кВт |
| Напряжение | 220 В |
Баланс ветвей и признаки неисправности
При схеме «звезда» мощность каждой из трёх ветвей должна быть одинаковой, иначе возникает перекос нагрузки по фазам. Перед заменой осмотрите ТЭН: трещины, нагар, деформация трубки, коррозия и повреждения оболочки могут указывать на неисправность.
- До подключения нескольких ТЭН проверьте равенство мощности ветвей в схеме «звезда».
- При замене в баке очистите место установки от грязи, накипи и ржавчины.
Расчёт по мощности и напряжению
| Расчётный ток | 13,6 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 16,1 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Эскиз для изготовления без догадок
Трубчатый электронагреватель можно изготовить по чертежу, эскизу, образцу или маркировке старого нагревателя. Для ТЭН на заказ укажите форму, размеры, мощность и напряжение; если предусмотрено крепление, покажите его на эскизе.
По заказу возможно исполнение с оболочкой из чёрной или нержавеющей стали либо меди, а также с формой по эскизу. Для крепления укажите штуцер с гайкой или фланец.
- Покажите контур, точки изгиба и крепление.
- Укажите среду: воду, неподвижный воздух, воздух с обдувом или масло.
Старый нагреватель: длина до гибки и после неё
Для подбора ТЭН по размерам снимите диаметр трубки и развёрнутую длину: это длина трубки до изгиба. Отдельно зафиксируйте длину после гибки и форму, чтобы проверить посадку в узел.
Измерьте длину контактного стержня или холодной зоны. Если ТЭН изогнутый, укажите расстояние между концами, высоту и межосевое расстояние параллельных участков.
- Снимите размеры со старого ТЭН до его утилизации.
- При замене очистите место крепления от отложений, чтобы нагреватель не встал с перекосом.
Название модели не заменяет маркировку по ГОСТ

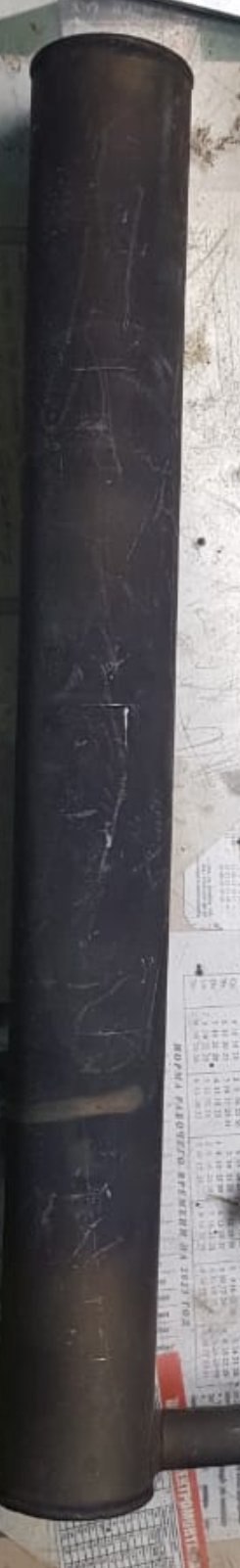

Обозначение в каталоге - USK TI 220V 3 kW. Не следует трактовать его как расшифровку маркировки по ГОСТ 13268-88: для подбора сверяйте данные на старом ТЭН и параметры оборудования.
В маркировке по ГОСТ буквами A–H кодируется длина холодной зоны. Если обозначение на старом нагревателе сохранилось, передайте его вместе с размерами.
- Проверьте маркировку у вывода или на штуцере.
- Сверьте напряжение и мощность с шильдиком или паспортом аппарата.
Как использовать расчётные ток и сопротивление
Расчётный ток: 13,6 А. Это значение используют при выборе автомата защиты и сечения провода.
Расчётное сопротивление в рабочем режиме: 16,1 Ом. Удельная мощность и пригодность для конкретной среды по этим двум расчётным значениям не определяются: для подбора нужны размеры и описание условий работы.
- Сверьте расчётные параметры с проектом подключения.
- Не переносите значения из расчёта на другой ТЭН без проверки его параметров.
Какие данные подготовить для подбора
Для расчёта мощности ТЭН и проверки посадки соберите сведения со старого нагревателя и оборудования. Если маркировка не читается, приложите фото и размеры.
- Маркировка со старого ТЭН, выбитая у вывода или на штуцере.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность и напряжение.
- Среда: вода, неподвижный воздух, воздух с обдувом или масло.
- Крепление: штуцер с резьбой, гайка или фланец; укажите межосевое расстояние.
- Модель оборудования или фото старого ТЭН.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По одному названию совместимость подтвердить нельзя: сравните маркировку, размеры, мощность, напряжение и крепление старого нагревателя.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для подбора нужны размеры, форма после гибки, мощность и напряжение. Приложите фото старого ТЭН и укажите модель оборудования.
Можно ли установить этот ТЭН в воду, воздух или масло?
Среду нужно указать при подборе: вода, неподвижный воздух, воздух с обдувом или масло. По названию USK TI 220V 3 kW пригодность для конкретной среды не определить.
Как проверить старый ТЭН?
Осмотрите оболочку и трубку: проверьте, нет ли трещин, нагара, деформации и следов коррозии. Снимите маркировку и размеры, пока старый нагреватель доступен.
Что прислать для расчёта?
Маркировку, размеры и форму, мощность и напряжение, описание среды и крепления. Если маркировки нет, приложите фото ТЭН и оборудования.
Как подключать несколько ТЭН к трёхфазной сети?
При схеме «звезда» мощность каждой из трёх ветвей должна быть одинаковой, иначе возникает перекос нагрузки по фазам. Перед подключением сверяйте параметры ТЭН со схемой.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
