Характеристики
| Изделие | ТЭН |
|---|---|
| Назначение по названию | для аквадистиллятора |
| Обозначение | АЭ-14-«Я-ФП»-02/0 |

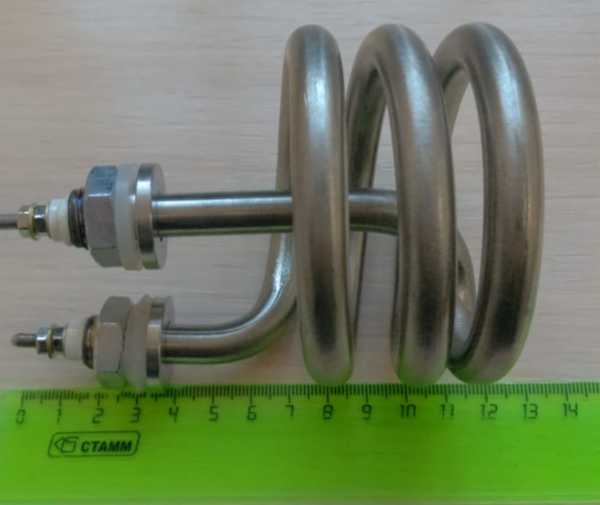

| Название в каталоге | Тэн для аквадистиллятора АЭ-14-«Я-ФП»-02/0 |
Накипь и работа без воды: причины раннего отказа
На поверхности ТЭН в камере испарения может нарастать накипь из-за солей в воде. При недостаточном уровне воды нагреватель может работать «на сухую»: спираль перегревается, а оболочка повреждается.
Трубчатые ТЭН такого типа применяют в аквадистилляторах разных моделей. Перед заменой сверяют размеры и маркировку конкретного старого нагревателя.
- Осмотрите оболочку: трещины, деформация, коррозия и нагар могут указывать на повреждение.
- Проверьте, не связан ли отказ с накипью или недостаточным уровнем воды.
Какие размеры снять со старого нагревателя
Для подбора нужны развёрнутая длина или длина и форма после гибки, а также диаметр трубки. Если сохранилась маркировка, передайте и её: по ней можно сверить исполнение.
- Снимите размеры прямых участков и изгибов.
- Зафиксируйте форму на фото или эскизе.
Штуцер с гайкой или фланец: сверьте посадочный узел
У аквадистилляторов нагреватель устанавливают на фланце или крепят гайкой. Тип крепления этой позиции в названии не указан, поэтому его нужно сверить со старым ТЭН и монтажным узлом.
По заказу трубчатый электронагреватель можно выполнить с креплением штуцером с гайкой или на фланце. Форму также можно задать по эскизу.
- Для штуцера укажите резьбу и параметры гайки.
- Для фланца укажите его размеры и межосевое расстояние.
Проверка старого ТЭН: сопротивление и состояние оболочки
Осмотрите трубку на трещины, деформацию, нагар и следы коррозии. Мультиметром можно измерить сопротивление спирали, но для оценки показания нужны паспортные данные старого нагревателя.
Сопротивление спирали и состояние изоляции проверяют отдельно. Одно показание мультиметра не подтверждает исправность ТЭН.
- Передайте маркировку старого нагревателя, если она сохранилась.
- Приложите фото повреждений и монтажной части.
Материал оболочки выбирают под рабочую среду
По заказу можно задать оболочку из чёрной или нержавеющей стали либо меди. Материал выбирают с учётом среды и условий работы, а не только по внешнему виду старого ТЭН.
Материал оболочки данной позиции в названии не указан; его нужно уточнять отдельно.
- Укажите среду: вода, неподвижный воздух, воздух с обдувом или масло.
- Сообщите условия эксплуатации, если они отличаются от нагрева воды.
Какие данные подготовить для подбора
ТЭН можно изготовить по чертежу, эскизу, образцу или маркировке старого нагревателя. Если маркировки нет, нужны размеры и фотография детали рядом с местом установки.
- Маркировка, модель оборудования или фото старого ТЭН.
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки.
- Мощность, напряжение и рабочая среда.
- Тип крепления: штуцер с резьбой, гайка или фланец; для фланца также межосевое расстояние.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему аквадистиллятору?
По одному названию подтвердить совместимость нельзя: нужны маркировка старого ТЭН, размеры и тип крепления.
Можно ли изготовить замену по старому образцу без маркировки?
Да, для подбора передайте образец или эскиз с размерами, а также фото монтажного узла. Важно указать форму, диаметр трубки и крепление.
Можно ли использовать ТЭН в другой среде?
Материал и исполнение подбирают под рабочую среду. Укажите, будет ли это вода, неподвижный воздух, воздух с обдувом или масло.
Как проверить старый ТЭН мультиметром?
Измерьте сопротивление спирали и сопоставьте показание с паспортными данными нагревателя. Отдельно осмотрите оболочку на трещины, нагар, деформацию и коррозию.
Что прислать для расчёта ТЭН?
Передайте маркировку или фото старого ТЭН, размеры, форму, мощность, напряжение, рабочую среду и данные о креплении. Если есть, приложите модель оборудования или чертёж.
Как понять, нужен штуцер с гайкой или фланец?
Сверьте крепление старого нагревателя и посадочный узел оборудования. Для фланца укажите размеры и межосевое расстояние, для штуцера с гайкой - резьбу.
