Характеристики
| Маркировка | 170 А 10/5,0 J 220 |
|---|---|
| Развёрнутая длина | 1700 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 10 мм |
| Мощность | 5 кВт |
| Напряжение | 220 В |
| Код среды | J: вода, слабые растворы кислот (pH 5–7) |
| Форма по эскизу | Ф7 |
Маркировка по частям
| Часть | Что означает | Значение |
|---|---|---|
| 170 | развёрнутая длина | 1700 мм |
| A | длина контактного стержня в заделке | 40 мм |
| 10 | диаметр оболочки | 10 мм |
| 5 | мощность | 5 кВт |
| J | среда | вода, слабые растворы кислот (pH 5–7) |
| 220 | напряжение | 220 В |

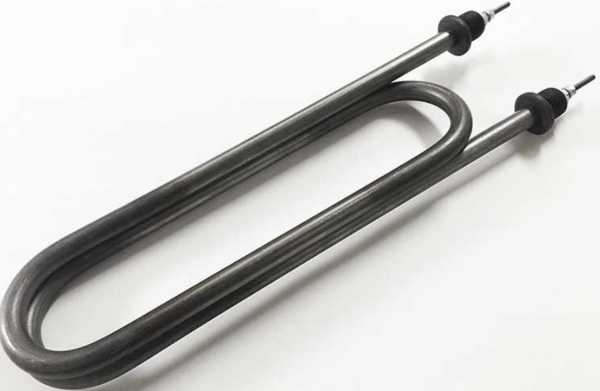

Как читать параметры ТЭН-170
В маркировке ТЭН-170 связаны форма Ф7, развёрнутая длина 1700 мм, диаметр оболочки 10 мм и мощность 5 кВт при напряжении 220 В. Код J задаёт среду: вода или слабые растворы кислот с pH 5–7. Для активной части расчёт даёт длину 1620 мм, рабочий ток 22,7 А и сопротивление 9,7 Ом. Удельная поверхностная мощность по активной длине составляет 9,82 Вт/см². По ГОСТ 13268-88 предел для этой среды равен 15 Вт/см², запас до него составляет 35%. Для среды J ГОСТ рекомендует оболочку из нержавеющей стали, но материал конкретного ТЭН в каталожном названии не указан. Поэтому при выборе исполнения нужно согласовать материал отдельно, а не считать его заданным буквой J.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1620 мм |
|---|---|
| Расчётный ток | 22,7 А |
| Расчётное сопротивление в рабочем режиме | 9,7 Ом |
| Удельная поверхностная мощность (по активной длине) | 9,82 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 15 Вт/см² |
| Запас до предела ГОСТ | 35 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Варианты исполнения: расчёт для этого ТЭН
| Вариант | Что получится |
|---|---|
| 5 кВт на 380 В вместо 220 В | ток 13,2 А, сопротивление спирали 28,9 Ом; спираль пересчитываем, размеры остаются |
| Мощность 6,2 кВт на той же длине | удельная нагрузка 12,18 Вт/см² при пределе 15 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
| Стержень 65 мм (код B) вместо 40 мм | при той же развёрнутой длине 1700 мм активная часть станет 1570 мм, удельная нагрузка 10,14 Вт/см² |
| Мощность 3,8 кВт на той же длине | удельная нагрузка 7,47 Вт/см² при пределе 15 Вт/см² по ГОСТ 13268-88, в пределе для этой среды |
Крепление и исполнения для геометрии Ф7
У ТЭН-170 заданы форма Ф7 и развёрнутая длина 1700 мм, а тип крепления в названии не обозначен. Для установки нагревателя с этой геометрией можно подобрать соединение и остальные параметры под узел:
- Для ТЭН с оболочкой 10 мм можно добавить штуцер с гайкой или фланец. Если требуется штуцер, задайте резьбу из доступных для заказа: М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2.
- У этой позиции стержень в заделке имеет длину 40 мм, код A. Для изменённого монтажного узла можно выбрать длину 65, 100, 125, 160, 250, 400 или 630 мм. На ТЭН-170 также можно задать резьбовые концы М4, М5 или М6 с гайками и шайбами либо выводы проводом в термостойкой изоляции.
- Материал оболочки в обозначении ТЭН-170 не задан. Для исполнения доступны сталь 10, нержавеющие стали AISI 304, AISI 316 и 12Х18Н10Т, жаропрочная сталь, медь или титан; дополнительно предусмотрены покрытия цинком или фторопластом. Выбор нужно увязать с водой или раствором, для которых задан код J.
- Базовые электрические параметры этой позиции - 5 кВт и 220 В. По заказу можно назначить другую мощность, начиная от 100 Вт, и питание 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При изменении мощности и сохранении длины 1700 мм пересчитывается удельная нагрузка оболочки диаметром 10 мм.
- Форма изделия задана обозначением Ф7, а длина - 1700 мм. Если компоновка узла требует другой геометрии, доступны прямой вариант, U-, W- и M-образные формы, Г-образное исполнение, скрепка, кольцо, спираль, оребрение или форма по эскизу. В ТЭН-170 также можно добавить встроенный термовыключатель или термостат.
Как меняются расчётные параметры
Если оставить у ТЭН-170 мощность 5 кВт, но изменить питание с 220 на 380 В, расчётный ток составит 13,2 А, сопротивление спирали будет 28,9 Ом. Размеры при таком варианте сохраняются, пересчитывается спираль. Это позволяет рассматривать другое напряжение, не меняя форму Ф7 и развёрнутую длину 1700 мм.
При мощности 6,2 кВт на той же длине расчётная удельная нагрузка равна 12,18 Вт/см². Она остаётся в пределах ограничения 15 Вт/см² по ГОСТ 13268-88 для среды J. Вариант на 3,8 кВт при длине 1700 мм даёт нагрузку 7,47 Вт/см². Таким образом, оба расчётных значения находятся ниже указанного предела, но отличаются от базовых 9,82 Вт/см² для ТЭН мощностью 5 кВт.
Длина контактного стержня тоже влияет на активную часть ТЭН-170. Если вместо 40 мм, код A, выбрать стержень 65 мм, код B, при развёрнутой длине 1700 мм активная часть составит 1570 мм, а удельная нагрузка будет 10,14 Вт/см². При изменении этого параметра важно оценивать не только выступающую часть, но и получившуюся активную длину.
Где применяют подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют в льдогенераторах кубикового льда для съёма намороженного льда с металлических форм или пластин после цикла намораживания. В теплоаккумуляторах и буферных ёмкостях такой нагреватель используют для электрического догрева воды-теплоносителя. У ТЭН-170 указана среда J, то есть вода и слабые растворы кислот с pH 5–7; при выборе исполнения важно соотнести её с фактической жидкостью в оборудовании.
Подобные электронагреватели встречаются в электрокотлах отопления для нагрева воды или антифриза, а также в термопотах и электросамоварах. В домашних и мини-пивоварнях их применяют при затирании солода и варке сусла: нагрев идёт непосредственно в сусло или через воду контура. У этой позиции мощность 5 кВт, напряжение 220 В, диаметр оболочки 10 мм и форма Ф7. Эти данные описывают ТЭН-170, но не подтверждают его совместимость с конкретным аппаратом.
Материал оболочки для среды J
В названии ТЭН-170 указаны код среды J и диаметр оболочки 10 мм, но материал не обозначен. Для воды и слабых растворов кислот с pH 5–7 ГОСТ 13268-88 рекомендует нержавеющую сталь. При мощности 5 кВт и активной длине 1620 мм удельная поверхностная мощность составляет 9,82 Вт/см² при пределе 15 Вт/см². Для этой среды в данных ГОСТ также указана максимальная температура на оболочке 100°C. Поэтому материал для конкретного исполнения следует задавать с учётом состава жидкости.
Для этой позиции доступны оболочки из стали 10, нержавеющей стали, меди, титана или жаропрочной стали, а также покрытия цинком или фторопластом. Это варианты исполнения, а не рекомендация применять любой материал в любой среде. Например, медный ТЭН выбирают с учётом жидкости и условий контакта. Для нагревателя мощностью 5 кВт приоритетны заданный код J и условия работы, а не только форма Ф7.
Если ТЭН-170 устанавливают непосредственно в воду, его можно описать как мокрый ТЭН. Однако такое обозначение не определяет материал оболочки и тип крепления. Для выбора исполнения сопоставьте среду J, нагрузку 9,82 Вт/см², оболочку диаметром 10 мм и способ монтажа. Если рабочая жидкость отличается от воды или слабого раствора кислот pH 5–7, обозначения J недостаточно для выбора материала.
Что указать для изготовления ТЭН-170
Для заказа ТЭН по маркировке укажите, нужно ли сохранить у этой позиции форму Ф7, развёрнутую длину 1700 мм, диаметр 10 мм, мощность 5 кВт и напряжение 220 В. Отдельно задайте среду, материал оболочки, длину контактного стержня и крепление: штуцер с нужной резьбой или фланец. Если обозначение на старом нагревателе не читается, приложите фото или эскиз и сообщите модель оборудования. Так можно уточнить параметры именно ТЭН-170 и требуемую посадку.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли для ТЭН-170 сделать другую резьбу штуцера или другое крепление?
Да. Для позиции с формой Ф7 и длиной 1700 мм можно задать штуцер с гайкой под требуемую резьбу либо фланец. Тип крепления нужно указать отдельно, поскольку в названии ТЭН он не обозначен.
Можно ли изменить выводы или длину контактного стержня 40 мм?
Да. Вместо длины 40 мм, код A, для ТЭН-170 можно выбрать 65, 100, 125, 160, 250, 400 или 630 мм. Также доступны резьбовые выводы М4, М5 или М6 либо провод в термостойкой изоляции.
Можно ли изменить мощность или напряжение, сохранив размеры ТЭН-170?
Можно задать другие электрические параметры и пересчитать спираль. Например, для мощности 5 кВт и напряжения 380 В при сохранении размеров ток составит 13,2 А, а сопротивление спирали - 28,9 Ом.
Можно ли заказать ТЭН-170 по старому образцу, если маркировка не читается?
Да. Для исполнения с длиной 1700 мм и формой Ф7 можно передать образец или эскиз. Укажите также мощность, напряжение, диаметр оболочки 10 мм и требуемое крепление.
Подходит ли ТЭН-170 с кодом J для любой жидкости?
Нет. Для этой позиции код J означает воду и слабые растворы кислот с pH 5–7. Расчётная нагрузка ТЭН мощностью 5 кВт равна 9,82 Вт/см² при пределе 15 Вт/см² для этой среды.
Подойдёт ли ТЭН-170 А 10/5,0 J 220 к моему оборудованию?
Проверьте посадку и электрические параметры узла: у этого ТЭН длина 1700 мм, диаметр 10 мм, мощность 5 кВт, напряжение 220 В и форма Ф7. Совместимость также зависит от крепления и рабочей среды.
