Характеристики
| Маркировка | 140 В16/1,6Р 220 |
|---|---|
| Развёрнутая длина | 1400 мм |
| Длина контактного стержня в заделке | 65 мм (код B) |
| Диаметр оболочки | 16 мм |
| Мощность | 1,6 кВт |
| Напряжение | 220 В |
| Код среды | P: вода, слабые растворы щелочей (pH 7–9) |
Как читать маркировку 140 В16/1,6Р 220

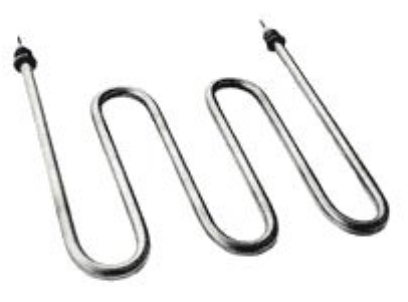

В обозначении «140 В16/1,6Р 220» число 140 соответствует развёрнутой длине 1400 мм, буква В указывает на контактный стержень длиной 65 мм в заделке, а число 16 - на диаметр оболочки 16 мм. Часть 1,6Р задаёт мощность 1,6 кВт и код среды P: вода или слабые растворы щелочей с pH 7–9. Число 220 означает напряжение 220 В. Так маркировка описывает конкретный водяной ТЭН по геометрии, питанию и среде, а не только его внешнюю форму.
В расчёте для развёрнутой длины 1400 мм активная часть составляет 1270 мм. При мощности 1,6 кВт расчётный ток равен 7,3 А, сопротивление в рабочем режиме - 30,2 Ом. Удельная поверхностная мощность по активной длине составляет 2,51 Вт/см². Предел для указанной среды по ГОСТ 13268-88 - 15 Вт/см², запас до этого предела - 83 %. В расчётной заметке по ГОСТ для исполнения с кодом P рекомендована оболочка из углеродистой стали. Это значение относится к среде и параметрам данного нагревателя, а не означает, что материал уже задан маркировкой.
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1270 мм |
|---|---|
| Расчётный ток | 7,3 А |
| Расчётное сопротивление в рабочем режиме | 30,2 Ом |
| Удельная поверхностная мощность (по активной длине) | 2,51 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 15 Вт/см² |
| Запас до предела ГОСТ | 83 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | углеродистая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что можно изменить в исполнении 140 В16/1,6Р 220
Исходные параметры этого трубчатого электронагревателя - длина 1400 мм, оболочка диаметром 16 мм, стержень 65 мм, мощность 1,6 кВт и напряжение 220 В; по заказу можно согласовать другие исполнения.
- Сейчас контактный стержень имеет длину 65 мм, код B → можно выбрать другое исполнение по длине стержня, в том числе 40 или 100 мм, либо выполнить выводы проводом в термостойкой изоляции.
- Сейчас способ крепления в маркировке 140 В16/1,6Р 220 не указан → по заказу можем изготовить этот ТЭН с креплением на штуцере с гайкой или на фланце. Доступны метрические и трубные резьбы из перечня исполнений; конкретный размер согласуем для этого изделия.
- Сейчас указаны 1,6 кВт и 220 В → можем изменить мощность или напряжение. При сохранении длины 1400 мм пересчитываем удельную нагрузку с учётом среды.
- Сейчас материал оболочки не обозначен → по заказу можем выполнить оболочку из меди, нержавеющей или чёрной стали. Для воды доступны AISI 304 и 12Х18Н10Т, а для жёсткой либо солёной воды - AISI 316 или титан.
- Сейчас в маркировке задана развёрнутая длина 1400 мм → по заказу можем сделать прямую, U-, W-, M- или Г-образную форму, а также исполнение по эскизу. Дополнительно можно согласовать встроенный термовыключатель или термостат.
Расчётные варианты длины и мощности
Для исходного исполнения активная длина составляет 1270 мм при общей развёрнутой длине 1400 мм и стержне 65 мм. Если вместо него установить стержень 100 мм, сохранив развёрнутую длину, активная часть будет 1200 мм, а удельная нагрузка при мощности 1,6 кВт составит 2,65 Вт/см². При стержне 40 мм активная длина составит 1320 мм, нагрузка - 2,41 Вт/см². Таким образом, при неизменных мощности и общей длине изменение стержня влияет на размер активной части и расчётную нагрузку оболочки.
Эти расчётные значения помогают выбрать длину контактного стержня не только по месту подключения. Для варианта 100 мм нагрузка выше, чем у исходного исполнения с кодом B и стержнем 65 мм; для варианта 40 мм - ниже. Если заказчику важна именно исходная нагрузка 2,51 Вт/см², изменение длины стержня следует рассматривать вместе с активной длиной, а не как замену одного вывода на другой без пересчёта.
Для мощности 2 кВт на той же развёрнутой длине 1400 мм расчётная удельная нагрузка равна 3,13 Вт/см². Для мощности 1,2 кВт на той же длине она составит 1,88 Вт/см². Оба значения ниже предела 15 Вт/см² по ГОСТ 13268-88 для этой среды. Это варианты расчёта, а не параметры изделия с маркировкой 140 В16/1,6Р 220: исходный ТЭН имеет мощность 1,6 кВт и нагрузку 2,51 Вт/см².
Вариант 1,6 кВт на 380 В вместо исходных 220 В рассчитан с током 4,2 А и сопротивлением спирали 90,2 Ом. Развёрнутая длина и остальные размеры остаются прежними, но спираль пересчитывается под новое напряжение. Поэтому одинаковые габариты 1400 мм и 16 мм не означают одинаковую электрическую конфигурацию: при заказе нужно отдельно зафиксировать напряжение и мощность.
Материал оболочки при коде среды P
В маркировке 140 В16/1,6Р 220 код P задаёт воду или слабые растворы щелочей с pH 7–9, но не определяет материал оболочки. Расчётная заметка по ГОСТ 13268-88 для этих условий указывает углеродистую сталь как рекомендуемый материал. По заказу доступны и другие исполнения: выбор зависит от состава воды и требований к оболочке ТЭН.
- Углеродистая сталь - материал, указанный в расчёте по ГОСТ для среды с кодом P.
- Медь - вариант оболочки для исполнения, работающего в воде.
- AISI 304 или 12Х18Н10Т - варианты нержавеющей оболочки для воды.
- AISI 316 или титан - варианты для жёсткой либо солёной воды.
Что сверить перед заказом этого ТЭН
Для повторения маркировки 140 В16/1,6Р 220 укажите развёрнутую длину 1400 мм, диаметр оболочки 16 мм, контактный стержень 65 мм, мощность 1,6 кВт и напряжение 220 В. Также сообщите среду: обозначение P относится к воде и слабым растворам щелочей с pH 7–9. Если требуется другое исполнение стержня, укажите его длину, поскольку для этого изделия она связана с активной длиной и расчётной удельной нагрузкой.
Если ТЭН устанавливается в иной узел или старая маркировка не читается, приложите фото нагревателя и оборудования. Опишите крепление, форму после гибки и среду; если нужен штуцер или фланец, укажите геометрию места установки. Для замены ТЭН бойлера сверяйте не только общую длину: у рассматриваемого изделия также заданы оболочка 16 мм, стержень 65 мм, мощность 1,6 кВт и напряжение 220 В. Фланцевый ТЭН или штуцерное исполнение можно рассматривать только после сопоставления крепления с конкретным узлом.
- Для изделия 140 В16/1,6Р 220 проверьте длину 1400 мм, диаметр оболочки 16 мм и форму нагревателя.
- Укажите мощность 1,6 кВт, напряжение 220 В, код среды P и стержень 65 мм либо требуемое отличие.
- Сообщите тип крепления и приложите фото старого ТЭН или места его установки.
Вопросы
Можно ли выполнить 140 В16/1,6Р 220 с другой резьбой или креплением?
Да. В маркировке этого изделия крепление не задано; по заказу доступны штуцер с гайкой или фланец. Размер и тип соединения нужно согласовать с местом установки ТЭН длиной 1400 мм и диаметром оболочки 16 мм.
Можно ли изменить выводы или стержень длиной 65 мм?
Да. Исходный стержень имеет длину 65 мм, код B; можно заказать другую длину, например 40 или 100 мм, либо выводы проводом в термостойкой изоляции. Для стержня 40 мм активная часть составит 1320 мм, для 100 мм - 1200 мм.
Можно ли изменить мощность или напряжение при длине 1400 мм?
Да. Для мощности 2 кВт расчётная нагрузка на этой длине составляет 3,13 Вт/см², для 1,2 кВт - 1,88 Вт/см². Вариант 1,6 кВт на 380 В имеет ток 4,2 А и сопротивление спирали 90,2 Ом; спираль пересчитывается.
Можно ли изготовить этот ТЭН по образцу без маркировки?
Да, приложите фото старого изделия и сообщите известные параметры. Для исполнения 140 В16/1,6Р 220 это длина 1400 мм, оболочка 16 мм, мощность 1,6 кВт, напряжение 220 В и стержень 65 мм.
Подойдёт ли этот водяной ТЭН для другой среды?
Код P в маркировке 140 В16/1,6Р 220 задаёт воду или слабые растворы щелочей с pH 7–9. Для другой среды нужно согласовать материал оболочки и удельную нагрузку; для исходных параметров она равна 2,51 Вт/см².
Подойдёт ли электронагреватель к моему оборудованию?
По одной маркировке совместимость подтвердить нельзя. У этого изделия известны длина 1400 мм, диаметр 16 мм, стержень 65 мм, мощность 1,6 кВт и напряжение 220 В, но способ крепления не указан; для подбора нужны данные об установочном узле или фото старого ТЭН.
