Характеристики
| Маркировка | 160В 13 /6,3 J 380 |
|---|---|
| Развёрнутая длина | 1600 мм |
| Длина контактного стержня в заделке | 65 мм (код B) |
| Диаметр оболочки | 13 мм |
| Мощность | 6,3 кВт |
| Напряжение | 380 В |
| Код среды | J: вода, слабые растворы кислот (pH 5–7) |
| Форма по эскизу | Ф2 |
| Радиус гиба | R30 |
| Резьба штуцера | G1/2 |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 1470 мм |
|---|---|
| Расчётный ток | 16,6 А |
| Расчётное сопротивление в рабочем режиме | 22,9 Ом |
| Удельная поверхностная мощность (по активной длине) | 10,49 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 15 Вт/см² |
| Запас до предела ГОСТ | 30 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Расчёт помогает оценить нагрузку на сеть и среду
Расчёт по ГОСТ 13268-88 даёт ток 16,6 А и сопротивление в рабочем режиме 22,9 Ом. Эти значения используют при выборе автомата и сечения провода.
Активная длина составляет 1470 мм. Удельная поверхностная мощность равна 10,49 Вт/см² при пределе 15 Вт/см² для среды J. Запас до предела ГОСТ составляет 30 %.
Для среды J рекомендована оболочка из нержавеющей стали
Для воды и слабых растворов кислот с кодом J ГОСТ рекомендует нержавеющую жаростойкую сталь. Материал оболочки выбирают с учётом состава среды: от этого зависит, как ТЭН будет работать при контакте с ней.
Накипь на ТЭНе и сухое включение меняют условия нагрева.
Перед заменой проверьте сопротивление и изоляцию
Мультиметром измерьте сопротивление спирали снятого нагревателя и сопоставьте результат с его паспортом или расчётными данными. Отдельно проверьте изоляцию.
Если маркировка стёрта, для подбора понадобятся размеры, форма, мощность, напряжение и сведения о среде. По этим данным можно оценить, подходит ли новый трубчатый электронагреватель.

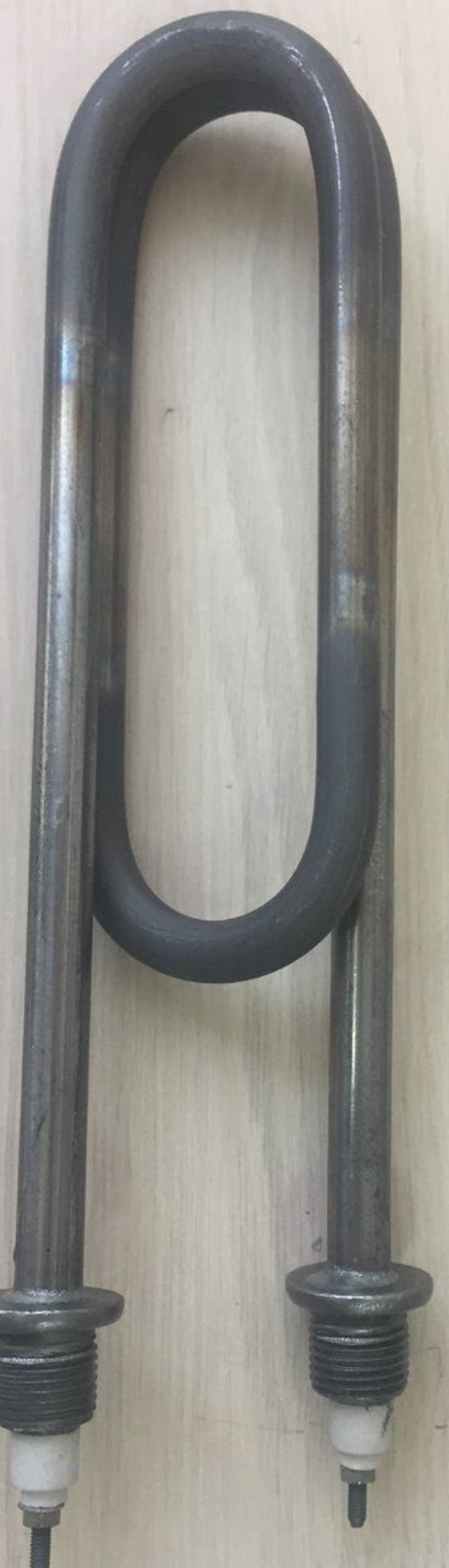

Что означает маркировка этого ТЭН
160В 13 /6,3 J 380: развёрнутая длина 1600 мм, оболочка диаметром 13 мм, мощность 6,3 кВт, код среды J и напряжение 380 В.
Ф2 задаёт форму по эскизу, R30 - радиус гиба, G1/2 - резьбу штуцера. Длина контактного стержня в заделке - 65 мм, код B.
Медь, нержавейка и чёрная сталь подходят для разных сред
Для кода J в таблице ГОСТ указана нержавеющая жаростойкая сталь. Для кода X, который относится к воде и слабым растворам щелочей и кислот, указаны медь или латунь; для кода P - углеродистая сталь.
Поэтому медный ТЭН или исполнение из чёрной стали нельзя выбирать только по признаку «для воды»: нужно учитывать код среды и её состав. Для этого изделия указан код J.
Какие данные нужны для подбора замены
Если старой маркировки нет, пришлите размеры, форму и параметры подключения, а также данные оборудования. По образцу или эскизу можно уточнить геометрию нагревателя.
- Маркировка старого ТЭН или фото нагревателя
- Развёрнутая длина либо длина и форма после гибки, диаметр трубки
- Мощность, напряжение и рабочая среда
- Тип крепления и межосевое расстояние
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
Сверьте форму, размеры и крепление с установленным нагревателем. Для этой модели указаны форма Ф2 и резьба штуцера G1/2; совместимость с конкретным оборудованием без его данных подтвердить нельзя.
Можно ли подобрать нагреватель по старому образцу без маркировки?
Да. Нужны фото или образец, размеры, форма после гибки, диаметр трубки, мощность, напряжение, сведения о среде и тип крепления.
Можно ли использовать этот ТЭН для воздуха или масла?
Для него указан код J: вода и слабые растворы кислот. Применение в воздухе или масле по имеющимся данным не подтверждено.
Как проверить старый ТЭН?
Мультиметром измерьте сопротивление спирали и проверьте изоляцию. Результат сопоставьте с паспортом или расчётными данными нагревателя.
Что прислать для расчёта замены?
Пришлите маркировку или фото старого ТЭН, размеры и форму, мощность, напряжение, тип среды и данные о креплении.
Что влияет на условия работы водяного ТЭН?
Отложения меняют условия теплоотдачи. Перед заменой сверьте маркировку, размеры и среду применения нагревателя.
