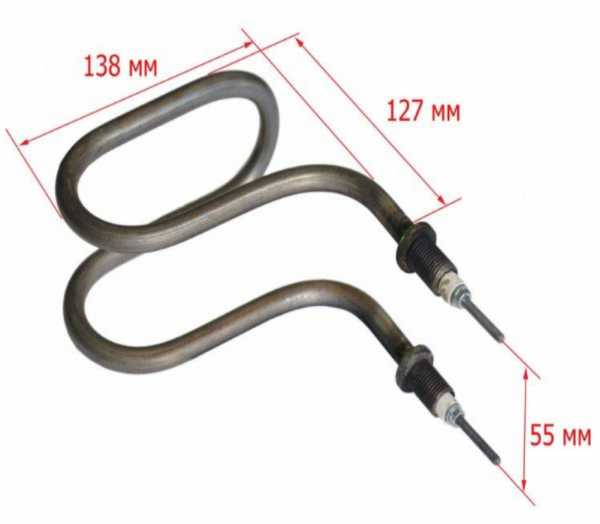

ТЭН водяной нерж 073 А10/3 ф.11 шм14*1,5, 2,5 кВт

Характеристики

Что известно и что нужно уточнить

Что известно о ТЭНе 073 А10/3

Название задаёт основные сведения об этой позиции: водяной ТЭН, нержавеющая оболочка, мощность 2,5 кВт и обозначения 073 А10/3, ф.11, шм14*1,5. Однако это не полный комплект габаритных и электрических данных. В каталоге не указаны напряжение, диаметр и развёрнутая длина трубки, форма нагревательной части, положение выводов и размеры посадки. По записи шм14*1,5 нельзя определить все размеры узла крепления, а обозначения 073 А10/3 и ф.11 не дают оснований самостоятельно выводить отсутствующие габариты.

Для изготовления замены необходимы параметры, которые позволят сопоставить ТЭН 2,5 кВт с конкретным посадочным местом и питанием оборудования: маркировка со старого нагревателя, развёрнутая длина или размеры после гибки, диаметр трубки, мощность и напряжение, среда, тип крепления и межосевое расстояние. Полезны также модель оборудования или фотография установленного элемента. Если маркировка частично сохранилась, её сопоставляют с измерениями, а не используют вместо них. Такой подход нужен и при заказе «тэн по маркировке»: одна каталожная строка не заменяет проверку геометрии.

Варианты исполнения: расчёт для этого ТЭН

Материал оболочки и электрические параметры

У этой позиции указана нержавеющая сталь, но её марка в названии отсутствует. Поэтому каталожную запись нельзя автоматически считать указанием на AISI 304 или 12Х18Н10Т. Если подбирается новая оболочка, варианты зависят от воды: для воды предусмотрены медь, нержавеющая AISI 304 или 12Х18Н10Т; при жёсткой или солёной воде можно заказать AISI 316 либо титан. Это возможные исполнения, а не расшифровка материала уже указанного ТЭНа.

Для исходного исполнения известна мощность 2,5 кВт, но напряжение в карточке не приведено. Его требуется задать отдельно: нельзя определить питание по одной только мощности. По заказу доступны напряжения 12, 24, 36, 48, 110, 220, 230, 380 и 400 В, а мощность можно согласовать от 100 Вт. Для этой позиции решение о сохранении 2,5 кВт или изменении мощности принимают вместе с выбором напряжения и размеров.

При сохранении габаритов изменение мощности меняет удельную нагрузку на оболочку. Её пересчитывают под среду, поэтому переход на другую мощность не сводится к замене числа в спецификации. Для ТЭНа 2,5 кВт важны одновременно материал, напряжение, размер нагревательной части и фактическая вода. Если меняется среда, нужно заново согласовать сочетание этих параметров, а не переносить характеристики исполнения для воды без проверки.

Что можно изменить в исполнении 2,5 кВт

В каталоге для этой позиции указаны нержавеющая оболочка, мощность 2,5 кВт и резьбовая запись шм14*1,5; по заказу можно согласовать следующие изменения.

• Оболочка ТЭНа обозначена как нержавеющая сталь без уточнения марки → по заказу делаем медную оболочку, AISI 304 или 12Х18Н10Т для воды; для жёсткой или солёной воды можно выбрать AISI 316 либо титан.
• В карточке указаны 2,5 кВт, а напряжение не указано → можно сохранить мощность или задать другую, от 100 Вт, и выбрать напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Если размеры остаются прежними, удельную нагрузку пересчитываем под выбранную среду.
• Крепление обозначено как шм14*1,5 → если для узла требуется другая посадка, по заказу выполняем штуцер с гайкой под резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28, G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; возможен также фланец.
• Форма и длина нагревательной части в названии ТЭНа 073 А10/3 не приведены → можно заказать прямую форму, U, W, M, Г-образное исполнение, скрепку, кольцо, спираль или оребрённый вариант, в том числе по эскизу.
• В записи каталога нет данных о выводах → для исполнения мощностью 2,5 кВт можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Длину холодной зоны и расположение выводов задаём для требуемой геометрии, чтобы они соответствовали конструкции узла.
• В названии не указаны элементы регулирования или отключения → по заказу добавляем встроенный термовыключатель или термостат.

Где применяют подобные водяные нагреватели

Подобные трубчатые ТЭН применяют в кормозапарниках и электрических пищеварочных котлах для тепловой обработки кормов перед раздачей животным. В таких установках вода находится в рубашке, а кормовая масса - в варочном баке. Нагреватель того же типа используют в напольных паровых стерилизаторах и автоклавах: вода переходит в пар под давлением, которым обрабатывают инструменты, лабораторную посуду и питательные среды. Во всех этих случаях важны не только мощность 2,5 кВт и нержавеющая оболочка, но также размеры, крепление и соответствие электрическим параметрам оборудования.

Подобные водяные ТЭН встречаются в термопотах, где воду нагревают, а затем поддерживают горячей, и в проточных водонагревателях, где поток нагревается во время прохождения через прибор. В домашних и мини-пивоварнях ТЭН применяют при затирании солода и варке сусла: нагрев может идти непосредственно в сусло или через водяной контур. В промышленном электропарогенераторе нагреватель используют для получения технологического насыщенного пара. Это примеры применения подобного типа, а не подтверждение, что каталожный ТЭН 073 А10/3 с мощностью 2,5 кВт подходит к конкретному аппарату. Для подбора сверяют геометрию, напряжение, среду и способ крепления.

Накипь и сухое включение водяного ТЭНа

Для водяного ТЭНа мощностью 2,5 кВт важны условия контакта нагревательной части с водой и соответствие выбранного материала среде. В названии этой позиции указана нержавеющая оболочка, но не её марка, поэтому при замене эти данные стоит уточнить.

• Накипь на ТЭНе меняет условия работы поверхности, соприкасающейся с водой. При подборе замены для позиции 2,5 кВт учитывают состав воды и материал оболочки: в названии указана только нержавеющая сталь, а конкретная марка не задана.
• Сухой ход не соответствует назначению этого водяного исполнения. Если в оборудовании возможна работа без воды у нагревательной части, до заказа нужно согласовать требуемую конструкцию и режим, а не ориентироваться лишь на мощность 2,5 кВт.
• Внутри трубчатого электронагревателя обычно размещена токопроводящая спираль, а между ней и оболочкой находится теплопроводящий электроизолятор. Это общее устройство трубчатых ТЭН, а не отдельная расшифровка конструкции артикула 073 А10/3.
• Для замены сверяют не только резьбовую запись шм14*1,5, но и длину, форму, диаметр трубки, напряжение и выводы. Совпадение одного крепёжного обозначения не устанавливает соответствие всего нагревателя.
• Если подбирается тэн из нержавейки для воды, следует отдельно согласовать марку оболочки и условия применения. Для этой каталожной позиции достоверно указана нержавеющая сталь, но сведений о марке и напряжении в названии нет.
