Характеристики
| Обозначение | 85.06.001 |
|---|---|
| Материал оболочки | Нержавеющая сталь |
| Оборудование по названию | ДЭ-4 ТЗМОИ |
| Мощность | 1,6 кВт |
| Напряжение | 220 В |
Расчёт по мощности и напряжению
| Расчётный ток | 7,3 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 30,2 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Что известно о ТЭН 85.06.001, а что нужно сверить

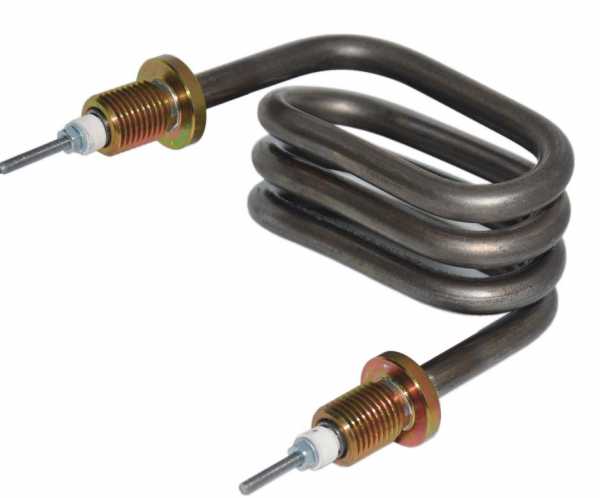

В названии этого ТЭН заданы обозначение 85.06.001, мощность 1,6 кВт, напряжение 220 В и оболочка из нержавеющей стали; также он обозначен как изделие для ДЭ-4 ТЗМОИ. Длина, форма трубки, диаметр оболочки, тип крепления и исполнение выводов в названии не приведены. Поэтому по одной маркировке нельзя считать, что новый нагреватель совпадёт со старым по посадке.
Для указанных 1,6 кВт и 220 В расчётный ток составляет 7,3 А, расчётное сопротивление в рабочем режиме - 30,2 Ом. Эти значения помогают проверить электрическую часть замены, но не определяют размеры трубки. Если старый ТЭН отличается по мощности или напряжению, это уже другое исполнение: нельзя переносить только его внешние размеры и считать электрические параметры подходящими.
Оболочка из нержавеющей стали - известная характеристика именно этого товара. Но по названию не указаны среда нагрева и условия теплоотдачи. Их нужно учитывать при выборе мощности и длины: одинаковые 1,6 кВт при разной рабочей среде создают разные условия для оболочки. Трубчатый электронагреватель подбирают как по электрическим данным, так и по форме, габаритам и месту установки.
Как изменить исполнение ТЭН 85.06.001 по заданию
Если стандартное сочетание 1,6 кВт, 220 В и нержавеющей оболочки не совпадает с узлом ДЭ-4 ТЗМОИ, тэн на заказ можно оформить с нужными параметрами по заданию. Для такого исполнения подходит и описание «тэн из нержавейки»: материал оболочки указан в названии товара.
- Сейчас крепление в названии ТЭН 85.06.001 не указано → по заказу делаем штуцер с гайкой на метрической или трубной резьбе либо фланцевое крепление; типоразмер и посадочные размеры задают по узлу.
- Исполнение выводов для ТЭН 1,6 кВт, 220 В не указано → по заказу ставим контактный стержень с резьбой и гайками либо выводы проводом в термостойкой изоляции; длину холодной зоны задают по нужной конфигурации.
- Сейчас оболочка ТЭН 85.06.001 - из нержавеющей стали → по заказу можем сделать оболочку из чёрной стали, нержавеющей стали других указанных марок, жаропрочной стали, меди или титана, а также нанести цинковое или фторопластовое покрытие.
- Сейчас заданы 1,6 кВт и 220 В → по заказу меняем мощность и напряжение, в том числе на значения от 100 Вт и другие значения из доступного ряда. При изменении мощности на прежней длине отдельно пересчитываем нагрузку на оболочку под рабочую среду.
- Форма и длина ТЭН 85.06.001 в названии отсутствуют → по заказу выполняем прямую, U-, W-, M- или Г-образную форму, кольцо, спираль, скрепку, оребрённое исполнение либо геометрию по заданию.
- Дополнительное оснащение для ТЭН 1,6 кВт, 220 В в названии не обозначено → по заказу устанавливаем встроенный термовыключатель или термостат.
Что меняется при других мощности и напряжении
Для варианта мощностью 2,4 кВт на 220 В расчётный ток составит 10,9 А. Если оставить ту же длину стержня, нагрузка на оболочку изменится в 1,5 раза. Это не означает, что такое исполнение автоматически подходит вместо ТЭН 85.06.001 на 1,6 кВт: длину нужно проверить с учётом среды, в которой работает нагреватель.
Для варианта 0,8 кВт на 220 В расчётный ток составит 3,6 А. На той же длине нагрузка на оболочку изменится в 0,5 раза. Заказчику важно учитывать обе части изменения: ток влияет на электрическое подключение, а нагрузка на оболочку связана с теплоотдачей и выбранной рабочей средой. Геометрически одинаковая трубка сама по себе не делает эти исполнения взаимозаменяемыми.
Вариант 1,6 кВт на 380 В вместо исходных 220 В даёт расчётный ток 4,2 А и сопротивление спирали 90,2 Ом. Здесь размеры остаются, а спираль пересчитываем под новое напряжение. Для заказа нужно явно указать, что требуется именно 380 В: параметры электрической части не следует выводить только из габаритов старого нагревателя.
Эти расчёты описывают варианты для ТЭН с исходными характеристиками 1,6 кВт и 220 В, но не задают отсутствующую в названии длину. Если требуются иная мощность, иное напряжение или другая геометрия, укажите их как отдельные параметры. Замена ТЭН по образцу помогает определить конструкцию, однако электрическое исполнение всё равно нужно подтвердить заданием.
Как сверить обозначение и размеры ТЭН
На старом нагревателе ТЭН 85.06.001 обозначение может быть выбито у вывода или на штуцере. Перепишите его полностью: запись помогает сопоставить изделие, но сама по себе не сообщает все посадочные размеры. Если маркировка не читается, для подбора нужны замеры и описание узла.
- Зафиксируйте развёрнутую длину трубки отдельно от габаритов после гибки. Для изогнутого ТЭН это разные размеры: первый описывает трубку до изгиба, второй - положение её участков в узле.
- Измерьте диаметр оболочки и форму, а для параллельных участков укажите межосевое расстояние. Ряд диаметров одиночных ТЭН по ГОСТ 13268-88 включает 6,5; 8,0; 8,5; 9,5; 10,0; 13,0 и 16,0 мм, но ни один из этих диаметров не указан для данного ТЭН в названии.
- Для крепления укажите тип и размеры посадки: штуцер с резьбой, гайка или фланец; для изогнутой трубки добавьте высоту и расстояния между участками. У ТЭН 85.06.001 эти данные нужно сверить отдельно.
- Запишите мощность, напряжение, среду нагрева и модель оборудования. Так можно отличить совпадающую геометрию от совпадающего исполнения: например, не перепутать исходные 1,6 кВт и 220 В с вариантом на другое напряжение.
Какие данные подготовить для такого ТЭН
Для заказа ТЭН 85.06.001 укажите обозначение с маркировки, мощность 1,6 кВт и напряжение 220 В, а затем сверьте длину и форму трубки, её диаметр, крепление и выводы. Отдельно сообщите, что оболочка исходного исполнения - нержавеющая сталь, и опишите рабочую среду: вода, неподвижный воздух, воздух с обдувом или масло. Если требуется отличие от названия, например другая мощность, напряжение, материал или крепление, перечислите его явно. Можно приложить фото старого ТЭН и место его установки; изготовление по чертежу заказчика или изготовление по эскизу пригодится, если геометрию сложно передать только размерами. Тэн по размерам согласуют по совокупности этих данных, а не по одному обозначению.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли для ТЭН 85.06.001 сделать другую резьбу или крепление?
Да, по заказу для исполнения 1,6 кВт, 220 В можно выбрать штуцер с гайкой либо фланец. Тип резьбы и посадочные размеры нужно указать отдельно: в названии они не заданы.
Можно ли изменить выводы у ТЭН 1,6 кВт, 220 В?
Да. Для ТЭН 85.06.001 можно заказать контактные стержни с резьбой и гайками либо выводы проводом в термостойкой изоляции.
Можно ли оставить размеры ТЭН 85.06.001, но изменить мощность или напряжение?
Возможны варианты по заданию. Например, при 2,4 кВт на 220 В ток составит 10,9 А, а при 0,8 кВт на 220 В - 3,6 А; нагрузка на оболочку при той же длине изменится соответственно в 1,5 и 0,5 раза.
Можно ли заказать ТЭН 85.06.001 по старому образцу без маркировки?
Да, но потребуется передать размеры, параметры и фото старого нагревателя. Для исполнения этого товара отдельно сверяют мощность 1,6 кВт, напряжение 220 В и оболочку из нержавеющей стали.
Подойдёт ли ТЭН 85.06.001 для другой рабочей среды?
По названию задана нержавеющая оболочка, но среда для этого ТЭН не указана. При выборе исполнения 1,6 кВт и 220 В сообщите, что нагревается, и уточните условия теплоотдачи.
Подойдёт ли ТЭН 85.06.001 к моему оборудованию?
В названии указано назначение для ДЭ-4 ТЗМОИ, но размеры и крепление не приведены. Для другого оборудования нужно сопоставить геометрию, посадку, выводы, а также параметры 1,6 кВт и 220 В.
