Характеристики
| Назначение по названию каталога | Для гладильного катка |
|---|---|
| Обозначение размера | 156,5 × 3,5 |
| Мощность по названию каталога | 1,5 кВт |
Где стоит такой нагреватель
Парогенератор / гладильная система
Узел: в бойлере парогенератора (отдельная ёмкость для воды с ТЭН внутри, соединённая шлангом с утюгом). Какой ТЭН ставят: встроен в бойлер, корпус которого выполнен из стали со специальным напылением против накипи либо алюминия; мощность бойлера у бытовых систем 1600-3000 Вт. Почему отказывает: накипь на стенках бойлера снижает теплоотдачу и ведёт к перегреву ТЭНа, если не промывать ёмкость через антинакипный клапан регулярно.
Гладильный каток промышленной прачечной
Узел: нагреваемый вал гладильного катка. Какой ТЭН ставят: электрический нагрев вала как альтернатива газовому и паровому; угол охвата вала 300°, вал, полированная сталь с возможностью хромирования, управление микропроцессором с… Почему отказывает: перегрев при остановке вращения вала под нагрузкой, износ изоляции при частых циклах нагрева-охлаждения.
Что сообщает маркировка ТЭН для катка
Каталожное название связывает нагреватель с гладильным катком и содержит запись 156,5 × 3,5 на 1,5 кВт. Числа 156,5 и 3,5 не расшифрованы, поэтому их значение нужно сверить с маркировкой или измерениями снятого элемента. Название также не указывает напряжение, форму, тип крепления и конструкцию выводов.

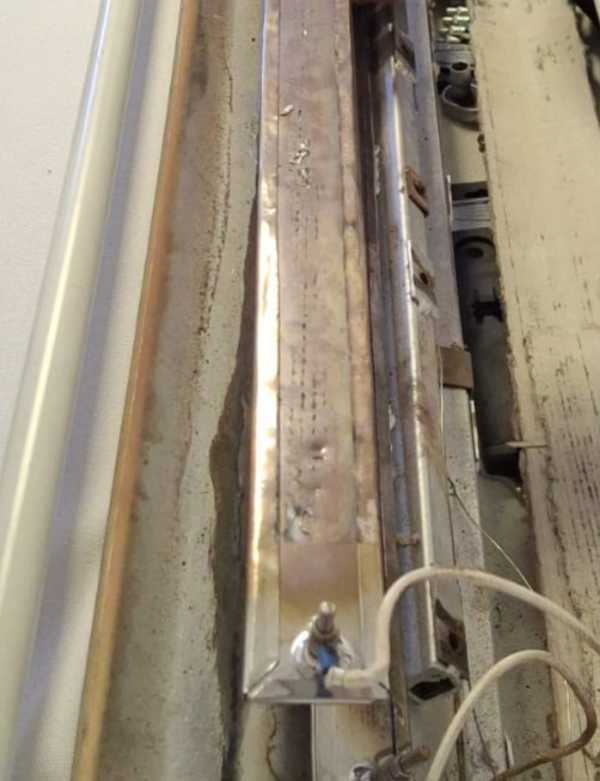

В промышленном катке ТЭН работает в узле нагреваемого вала, по которому проходит ткань. Электрический нагрев вала применяют как альтернативу газовому и паровому. Такие ТЭН ставят в катки серии I, IF, IR и IFF, а также в модель «Лаванда» PF-580.
- На некоторых катках ткань охватывает вал на 300°. Это характеристика оборудования, а не параметр обозначения 156,5 × 3,5.
- Вал может быть изготовлен из полированной стали с возможностью хромирования; материал вала не определяет материал оболочки ТЭН.
- Управление катком может быть микропроцессорным, с 20 программами. Эти данные описывают машину, но не уточняют напряжение нагревателя на 1,5 кВт.
- Если вал останавливается под нагрузкой, нагревательный узел может перегреться.
- Частые циклы нагрева и охлаждения могут приводить к износу изоляции ТЭН.
- Для подбора сопоставьте каталожные 156,5 × 3,5 и 1,5 кВт с маркировкой, формой и фактическими размерами старого элемента. Одного совпадения мощности недостаточно.
Как заменить ТЭН в узле гладильного катка
Перед заменой зафиксируйте данные снятого элемента и сопоставьте их с названием: 156,5 × 3,5, 1,5 кВт, назначение для гладильного катка. Крепление и напряжение в каталожной записи отсутствуют, поэтому их необходимо определить отдельно.
- Отключите гладильный каток от электропитания и дождитесь остывания нагревательного узла. До снятия зафиксируйте маркировку и расположение ТЭН относительно вала.
- Снимите старый элемент и сравните его маркировку с записью 156,5 × 3,5 на 1,5 кВт. Если значения не расшифрованы, измерьте нагреватель и посадочное место.
- Определите конструкцию крепления в катке: штуцер с гайкой или фланец. Для резьбового соединения запишите тип и размер резьбы.
- Уточните напряжение питания снятого элемента и проверьте его соответствие параметрам оборудования. Название сообщает мощность 1,5 кВт, но не напряжение.
- При подборе сопоставьте длину и форму, крепление, выводы, мощность и напряжение. Замена нагревательного элемента только по обозначению 156,5 × 3,5 может не обеспечить совпадение с узлом катка.
- После установки проверьте крепление и подключение по схеме оборудования. Оцените работу нагревателя при штатном вращении вала; при перегреве или другом отклонении остановите проверку и выясните причину.
Как изменить исполнение ТЭН 156,5 × 3,5
Запись 156,5 × 3,5 и мощность 1,5 кВт можно использовать как исходные данные для заказа. Исполнение для узла вала гладильного катка уточняют по форме посадочного места, креплению и подключению.
- Сейчас в каталоге указано 156,5 × 3,5, но не пояснено, какие размеры обозначены → для узла катка по заказу изготовим прямой, U-, W-, M- или Г-образный ТЭН, а также исполнение в форме скрепки, кольца, спирали либо по эскизу. Геометрию зададим по параметрам конкретного посадочного места.
- Для ТЭН 156,5 × 3,5 способ крепления не указан → можем выполнить крепление штуцером с гайкой или фланцем. Для штуцерного исполнения доступны метрические резьбы от М14х1,5 до М28 и трубные резьбы от G1/2 до G2 1/2; точный размер выбирают по узлу катка.
- Материал оболочки ТЭН на 1,5 кВт в названии не приведён → для заказа доступны чёрная сталь, нержавеющая сталь, жаропрочная сталь, медь или титан. Для оболочки также можно задать цинковое или фторопластовое покрытие.
- В записи 156,5 × 3,5 нет данных о выводах → для подключения катка можно предусмотреть контактные стержни с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину и расположение выводов согласуем с конструкцией узла.
- Каталожная мощность этого ТЭН составляет 1,5 кВт, напряжение не указано → в задании можно указать требуемые мощность и напряжение, а исполнение рассчитаем для размеров и среды нагревателя. При сохранении размеров 156,5 × 3,5 проверим удельную нагрузку на оболочку.
- Встроенный термовыключатель или термостат в названии ТЭН не заявлен → при заказе можем предусмотреть один из этих элементов, если он нужен для управления нагревом в катке.
Где применяют подобные трубчатые ТЭН
Подобные трубчатые ТЭН применяют в гладильных катках промышленной прачечной для электрического нагрева вала. У рассматриваемого товара указаны обозначение 156,5 × 3,5 и мощность 1,5 кВт, но этого недостаточно, чтобы переносить его на другое оборудование без проверки геометрии и подключения. Подобные нагреватели встречаются также в парогенераторах гладильных систем: ТЭН размещён в бойлере с водой, а накипь может снижать теплоотдачу и приводить к перегреву.
Подобные трубчатые электронагреватели применяют в пароконвектоматах для нагрева воздуха и получения пара, в ваннах длительной пастеризации для нагрева воды рубашки и в кипятильниках непрерывного действия с проточной водой. Их также используют в расстоечных шкафах для нагрева воздуха и увлажнения камеры, в котлах отопления пассажирских вагонов для нагрева воды и в баках поливомоечных машин для подогрева жидкого противогололёдного реагента. Для каждого узла исполнение выбирают с учётом среды и конструкции оборудования.
Какие данные нужны для подбора ТЭН
Чтобы подобрать исполнение на основе каталожной записи 156,5 × 3,5 и мощности 1,5 кВт, уточните, что именно обозначают числа и подтвердите данные по маркировке старого элемента. Напряжение, крепление и конструкция выводов в названии не указаны.
Если маркировка не читается, приложите фотографии ТЭН, его крепления и посадочного места в катке. Модель оборудования даст контекст для подбора, но её одной недостаточно: потребуются размеры и сведения о подключении.
- Модель гладильного катка и фото старого ТЭН с маркировкой, если она сохранилась.
- Размеры элемента, его форму, тип крепления и расположение выводов.
- Мощность, напряжение и сведения о среде работы нагревателя.
Вопросы
Можно ли сделать ТЭН 156,5 × 3,5 на 1,5 кВт с другой резьбой или креплением?
Да. Для исполнения с обозначением 156,5 × 3,5 можно заказать штуцер с метрической или трубной резьбой либо фланцевое крепление. Конкретный вариант выбирают по посадочному месту катка.
Можно ли изменить выводы ТЭН для гладильного катка?
Да, для ТЭН на 1,5 кВт можно выбрать контактные стержни с резьбой М4, М5 или М6 и гайками либо проводные выводы в термостойкой изоляции. Их расположение согласуют с подключением катка.
Можно ли оставить обозначение 156,5 × 3,5 и изменить мощность или напряжение?
Такое исполнение можно рассчитать по заданным параметрам оборудования. В каталожном названии приведена мощность 1,5 кВт, а напряжение отсутствует; для сохранения размера 156,5 × 3,5 проверяют нагрузку на оболочку.
Можно ли изготовить ТЭН на 1,5 кВт по образцу без маркировки?
Да, для подбора понадобятся фотографии, фактические размеры, форма, крепление и данные о выводах. Запись 156,5 × 3,5 поможет сверить образец, но не заменит измерений.
Можно ли использовать ТЭН 156,5 × 3,5 в другой среде?
Это зависит от среды и режима работы. Мощность 1,5 кВт сама по себе не подтверждает пригодность ТЭН для другой среды, поэтому при подборе учитывают конструкцию нагревателя и условия в узле.
Подойдёт ли ТЭН 156,5 × 3,5 на 1,5 кВт к моему гладильному катку?
Назначение в каталоге указано как ТЭН для гладильного катка, однако напряжение и крепление не приведены. Такие ТЭН ставят в катки серий I, IF, IR и IFF, а также в каток «Лаванда» PF-580; для проверки совместимости нужны параметры старого элемента и узла.
