Характеристики
| Маркировка | 262а10/9,0j380 |
|---|---|

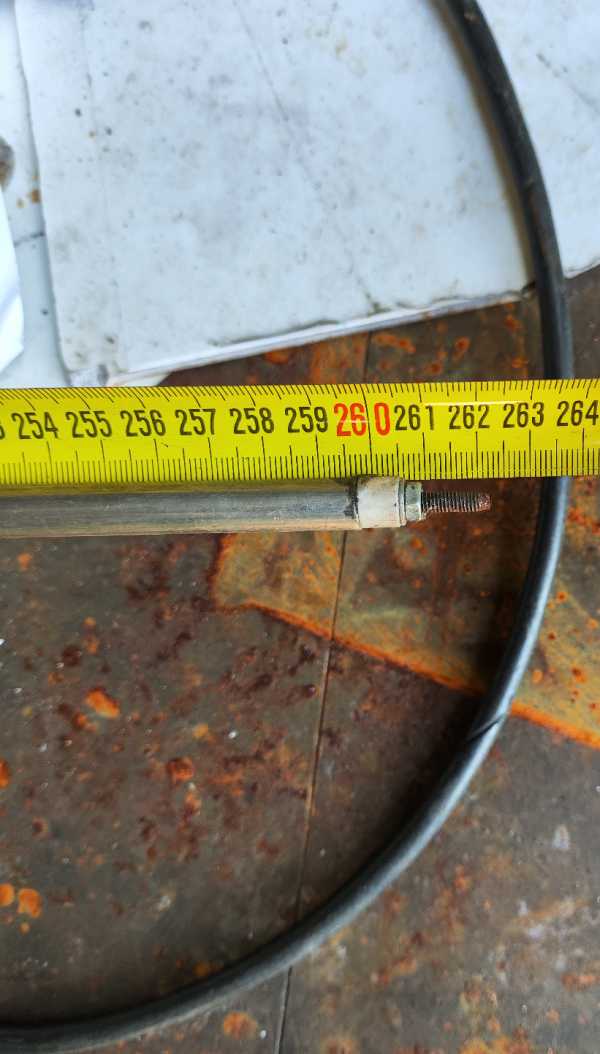

| Развёрнутая длина | 2620 мм |
| Длина контактного стержня в заделке | 40 мм (код A) |
| Диаметр оболочки | 10 мм |
| Мощность | 9 кВт |
| Напряжение | 380 В |
| Код среды | J: вода, слабые растворы кислот (pH 5–7) |
Расчёт по маркировке
| Активная длина (развёрнутая минус две холодные зоны) | 2540 мм |
|---|---|
| Расчётный ток | 23,7 А |
| Расчётное сопротивление в рабочем режиме | 16 Ом |
| Удельная поверхностная мощность (по активной длине) | 11,28 Вт/см² |
| Предел удельной мощности для среды по ГОСТ 13268-88 | 15 Вт/см² |
| Запас до предела ГОСТ | 25 % |
| Материал оболочки, рекомендуемый ГОСТ для этой среды | нержавеющая сталь |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Как читать маркировку 262а10/9,0j380
Маркировка 262а10/9,0j380 задаёт параметры конкретного ТЭН: развёрнутую длину 2620 мм, контактный стержень в заделке длиной 40 мм (код A), диаметр оболочки 10 мм, мощность 9 кВт и напряжение 380 В. Код J указывает на воду и слабые растворы кислот с pH 5–7. Так расшифровывается этот ТЭН для воды; при подборе замены эти данные нужно сопоставлять с фактической посадкой и режимом оборудования, а не только с мощностью.
При расчёте активная длина составляет 2540 мм. Это участок, для которого определена удельная поверхностная мощность: 11,28 Вт/см². Расчётный ток равен 23,7 А, сопротивление в рабочем режиме составляет 16 Ом. Для указанной среды предел удельной мощности по ГОСТ 13268-88 равен 15 Вт/см², поэтому расчётный запас составляет 25%. По этому расчёту для среды рекомендована оболочка из нержавеющей стали, но маркировка самого ТЭН материал оболочки не сообщает.
Какие исполнения можно заказать для длины 2620 мм
Базовая конфигурация этого трубчатого электронагревателя: 2620 мм развёрнутой длины, оболочка Ø10 мм, 9 кВт и 380 В; при изменениях сохраняем эти параметры только по заданию заказчика.
- В маркировке для ТЭН длиной 2620 мм тип крепления не задан. По заказу подбираем штуцер с гайкой или фланец и согласуем посадочные размеры.
- Сейчас стержень в заделке имеет длину 40 мм, код A. По заказу меняем его длину; доступны исполнения кодов B–H, а также резьбовые выводы с гайками и шайбами или выводы проводом в термостойкой изоляции.
- Материал оболочки Ø10 мм в обозначении 262а10/9,0j380 не указан. По заказу выбираем материал и покрытие с учётом среды; для расчётной среды ГОСТ рекомендует нержавеющую сталь.
- Сейчас указаны 9 кВт и 380 В. По заказу меняем мощность или напряжение, пересчитывая удельную нагрузку на оболочку при сохранении её размеров.
- Для развёрнутой длины 2620 мм можно заказать другую форму нагревателя; по заказу также предусматриваем встроенный термовыключатель или термостат.
Что меняется в расчёте при другой спирали или стержне
Если у ТЭН с развёрнутой длиной 2620 мм заменить стержень 40 мм (код A) на 65 мм (код B), активная часть станет 2490 мм. При прежней мощности 9 кВт удельная нагрузка составит 11,51 Вт/см² вместо исходных 11,28 Вт/см². Оба значения ниже предела 15 Вт/см² по ГОСТ 13268-88 для указанной среды. При этом меняется доля длины, участвующая в теплоотдаче, поэтому вариант с кодом B следует заказывать именно как изменение стержня этого ТЭН, а не просто как замену выводной части.
Для ТЭН длиной 2620 мм вариант 9 кВт на 220 В сохраняет размеры, но требует пересчёта спирали. В расчёте для такого исполнения ток составляет 40,9 А, сопротивление спирали составляет 5,4 Ом. Эти цифры описывают вариант с другим напряжением, а не исходную маркировку 9,0j380: исходное исполнение рассчитано на 380 В и ток 23,7 А. Поэтому при заказе важно явно указать нужное напряжение питания.
На той же длине 2620 мм расчётная удельная нагрузка при мощности 6,8 кВт равна 8,52 Вт/см². При мощности 11,2 кВт она составляет 14,04 Вт/см². По приведённому пределу 15 Вт/см² оба варианта остаются в расчётном диапазоне для этой среды, но запас у 11,2 кВт меньше, чем у исходных 9 кВт. Это сравнение касается нагрузки на оболочку Ø10 мм и не отменяет проверки условий работы.
Накипь и сухое включение не входят в параметры маркировки 262а10/9,0j380 и не учтены в расчёте нагрузки 11,28 Вт/см². Поэтому из соответствия расчётному пределу нельзя сделать вывод, что ТЭН допустимо включать без воды или что расчёт описывает работу с отложениями. Если в эксплуатации возможны такие режимы, сообщите об этом при заказе исполнения 9 кВт, 380 В и длиной 2620 мм: это отдельное условие выбора, а не характеристика, зашифрованная в коде J.
Материал оболочки при работе с водой
Для ТЭН 262а10/9,0j380 код J задаёт воду и слабые растворы кислот с pH 5–7, но не определяет материал оболочки диаметром 10 мм. В расчётной записи для этой среды рекомендация по ГОСТ 13268-88: нержавеющая сталь; при заказе материал нужно указать отдельно.
- Нержавеющая сталь соответствует приведённой рекомендации для среды J, но конкретное исполнение оболочки нужно согласовать отдельно.
- По заказу доступны также чёрная сталь и медь; для этого ТЭН выбор материала связывают с фактическим составом среды.
- Покрытие цинком или фторопластом можно задать отдельным требованием к исполнению.
- Расчётные 11,28 Вт/см² относятся к мощности 9 кВт и активной длине 2540 мм; смена материала не меняет эти исходные числа автоматически.
- Анод для бойлера защищает металл бака от коррозии гальванически, но в данных о ТЭН 262а10/9,0j380 анод не указан как часть изделия.
Какие размеры передать для ТЭН 262а10/9,0j380
Для заказа с параметрами этой маркировки подтвердите развёрнутую длину 2620 мм, диаметр оболочки 10 мм, мощность 9 кВт, напряжение 380 В и стержень 40 мм в заделке. Если требуется другая длина стержня, укажите её отдельно: вариант 65 мм меняет активную часть до 2490 мм и нагрузку до 11,51 Вт/см².
Отдельно опишите посадку и условия работы. У ТЭН с указанной маркировкой крепление и материал оболочки не обозначены, а расчёт среды относится к воде и слабым растворам кислот pH 5–7. Это важно, если нагреватель должен стать частью блока ТЭН для электрокотла или устанавливаться на фланец: совпадения 9 кВт и 380 В недостаточно, чтобы подтвердить геометрическую совместимость.
- Маркировку старого нагревателя, если она сохранилась, и модель оборудования.
- Развёрнутую длину 2620 мм, диаметр 10 мм, форму и длину контактного стержня; отдельно отметьте отклонения от кода A и 40 мм.
- Мощность, напряжение, состав среды и крепление: резьбу штуцера, фланец либо межосевое расстояние.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли для ТЭН 262а10/9,0j380 сделать другую резьбу или крепление?
Да. В маркировке нагревателя длиной 2620 мм крепление не задано, поэтому по заказу можно выбрать штуцер с гайкой или фланец. Для подбора нужны размеры посадочного места.
Можно ли изменить выводы или стержень длиной 40 мм?
Да. Вместо исходного стержня 40 мм (код A) можно заказать другую длину или другое исполнение выводов. Например, при длине стержня 65 мм активная часть ТЭН длиной 2620 мм составит 2490 мм.
Можно ли сделать 9 кВт на другом напряжении при тех же размерах?
Да, для варианта 9 кВт на 220 В при сохранении размеров рассчитаны ток 40,9 А и сопротивление спирали 5,4 Ом. Исходное исполнение 262а10/9,0j380 рассчитано на 380 В.
Можно ли заказать ТЭН по образцу, если маркировки нет?
Да. Для исполнения вместо ТЭН 9 кВт, 380 В с длиной 2620 мм укажите фактические длину, диаметр, форму, выводы, крепление и среду. Эти данные позволят сравнить образец с параметрами маркировки 262а10/9,0j380.
Подойдёт ли этот ТЭН для среды, отличной от воды?
В маркировке 262а10/9,0j380 код J задан для воды и слабых растворов кислот pH 5–7. Для другой среды укажите её состав, чтобы выбрать материал оболочки и проверить расчётную нагрузку 11,28 Вт/см².
Подойдёт ли ТЭН 9 кВт, 380 В к моему оборудованию?
Одних значений 9 кВт и 380 В недостаточно для проверки установки. Сопоставьте с ТЭН развёрнутую длину 2620 мм, диаметр 10 мм, стержень 40 мм и размеры крепления.
