Характеристики
| Обозначение | BACZ 6432 006 |
|---|---|
| Среда | Жидкость |
| Форма | Петлеобразный |
| Мощность | 10 кВт |
| Напряжение | 380 В |
Расчёт по мощности и напряжению
| Расчётный ток | 26,3 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 14,4 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

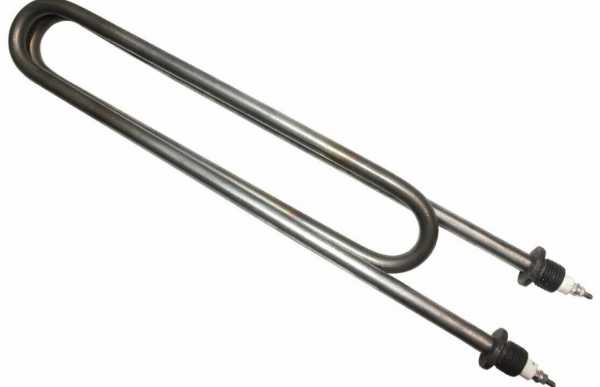

Петля BACZ 6432 006: длина до гибки и габариты после
В названии BACZ 6432 006 указаны 10 кВт, 380 В, жидкость и петлеобразная форма. Развёрнутая длина показывает, сколько трубки образует нагревательную часть, а габариты после гибки - сколько места занимает готовая петля. Для установки нужны оба параметра: одной общей длины недостаточно, чтобы понять, войдёт ли нагреватель в рабочую ёмкость и как расположится его нагревательная часть.
Для исполнения 10 кВт на 380 В расчётный ток составляет 26,3 А, расчётное сопротивление в рабочем режиме - 14,4 Ом. Эти значения относятся к указанным в названии мощности и напряжению. Если их менять, потребуется пересчитать электрическое исполнение. Если меняется форма петли, нужно отдельно согласовать её развёрнутую длину и размеры после гибки. Поэтому тэн по размерам для замены BACZ подбирают с учётом обеих геометрий.
- 10 кВт и 380 В задают электрическое исполнение BACZ 6432 006.
- Среда в названии - жидкость; при её изменении требуется пересмотреть удельную нагрузку на оболочку.
- Петлеобразную форму описывают развёрнутая длина трубки и габариты после гибки.
Что можно изменить в петле BACZ по заказу
Базовые параметры этого исполнения - петлеобразная форма, 10 кВт, 380 В и работа с жидкостью; остальные варианты согласуем с учётом посадочного места и условий нагрева.
- Для BACZ с петлёй можно выбрать крепление штуцером с гайкой или фланцем; исполнение подбираем по посадочному месту оборудования.
- На ТЭН мощностью 10 кВт и напряжением 380 В можем установить контактный стержень с резьбой М4, М5 или М6 и гайками либо выполнить выводы проводом в термостойкой изоляции.
- Материал оболочки в названии BACZ не указан. Для работы с маслом можем изготовить оболочку из чёрной или нержавеющей стали; удельную мощность предусматриваем ниже, чем для воды.
- Исходные 10 кВт и 380 В можно изменить по заданию; мощность пересчитываем с учётом напряжения и удельной нагрузки на оболочку в выбранной среде.
- Петлю можно выполнить в другой согласованной конфигурации, в том числе по эскизу; для BACZ задают развёрнутую длину, радиус гиба и габариты после гибки.
- Для исполнения на 10 кВт и 380 В дополнительно можем предусмотреть встроенный термовыключатель или термостат.
Расчётные варианты для BACZ 10 кВт, 380 В
Исходное исполнение BACZ 6432 006 имеет мощность 10 кВт и напряжение 380 В. Для него расчётные значения составляют 26,3 А и 14,4 Ом в рабочем режиме. При изменении электропитания нельзя переносить эти значения на новый вариант: ток и сопротивление спирали должны соответствовать заданным мощности и напряжению.
При сохранении мощности 10 кВт и переходе на 220 В ток составит 45,5 А, а сопротивление спирали - 4,8 Ом. Спираль пересчитываем, размеры остаются. Для заказчика это означает, что механическую геометрию петли можно сохранить в расчётном варианте, но перед заменой следует сопоставить новый ток с электрической схемой и подключением оборудования.
Для варианта 5 кВт на 380 В расчётный ток составляет 13,2 А. При исходной длине нагревательной части нагрузка на оболочку будет в 0,5 раза относительно базового исполнения. Это не означает, что любая петля BACZ автоматически подходит для иной жидкости: длину проверяем под среду. Для масла учитываем требование к более низкой удельной мощности, чем для воды, и выбираем чёрную сталь или нержавеющую оболочку.
Для варианта 15 кВт на 380 В расчётный ток составляет 39,5 А, а при исходной длине нагрузка на оболочку будет в 1,5 раза относительно базового исполнения. Перед изготовлением нужно проверить допустимую нагрузку для выбранной среды и согласовать длину нагревательной части. Для BACZ изменение мощности рассматриваем вместе с геометрией петли, а не как отдельную замену числа в маркировке.
Петлеобразный BACZ в узле нагрева жидкости
В промышленном электроводонагревателе блок ТЭН устанавливают в бак или котёл через резьбовое крепление; при подборе BACZ 6432 006 сверяют петлеобразную геометрию, крепление, мощность 10 кВт и напряжение 380 В. Совместимость с конкретным узлом проверяют по посадке и параметрам.
- ТЭНБР-3/4/5-1¼″ и ТЭНБ - примеры ТЭНБ-блоков для технологических жидкостей; петлю BACZ отдельно проверяют по габаритам после гибки и креплению.
- ТЭН трубчатые электронагреватели Костромского тэнового завода «Альянс» и ТЭН ZOTA с термостатом для бойлера - другие примеры оборудования из справочника. Их обозначения не подтверждают взаимозаменяемость с BACZ.
- В электроводонагревателях отказ может быть связан с накипью, повреждением капиллярной трубки термодатчика при монтаже или работой без заземления.
- В электрическом предпусковом подогревателе охлаждающей жидкости нагреватель находится в проточном корпусе и не контактирует со средой напрямую; примеры моделей - «Северс Плюс Премиум» и «Старт-М2». Для установки BACZ нужно отдельно проверять форму и посадку.
- Для предпусковых подогревателей среди причин отказа указаны накипь и коррозия внутри теплообменника, работа без охлаждающей жидкости и неисправность помпы.
Эскиз петлеобразного BACZ: какие размеры показать
Для изготовления петлеобразного BACZ 6432 006 по эскизу укажите параметры, по которым можно определить длину трубки и положение готового нагревателя после гибки. Если сохраняются 10 кВт, 380 В и жидкая среда, отметьте это на чертеже; отличия от исходного исполнения также укажите отдельно.
- Длину трубки и форму петли с радиусами изгиба.
- Габариты детали после гибки и взаимное положение участков петли.
- Место крепления: штуцер с гайкой либо фланец, с размерами посадки.
- Среду, мощность, напряжение и материал оболочки, если он задан условиями работы.
Что сверить перед заказом BACZ 6432 006
Укажите обозначение BACZ 6432 006 и подтвердите, что нужны исполнение для жидкости, мощность 10 кВт и напряжение 380 В. Для петлеобразного ТЭН отдельно зафиксируйте длину трубки и габариты после гибки: по ним проверяют, как нагреватель разместится в рабочем узле.
Если базовое исполнение нужно изменить, опишите это вместе с геометрией. Другая мощность меняет нагрузку на оболочку; другое крепление влияет на посадку, а изменение формы требует согласовать радиусы и конечные размеры. Такой тэн на заказ рассчитываем по параметрам BACZ, а не только по обозначению.
- Маркировку BACZ 6432 006, мощность 10 кВт и напряжение 380 В.
- Длину трубки и габариты петли после гибки.
- Среду, крепление, тип выводов и все отличия от исходного исполнения.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Можно ли сделать BACZ 6432 006 с другим креплением?
Для петлеобразного исполнения 10 кВт, 380 В можно заказать штуцер с гайкой или фланец. Вариант выбирают по посадочному месту оборудования.
Можно ли изменить выводы на ТЭН 10 кВт, 380 В?
Да. Для BACZ 6432 006 можно выбрать контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции.
Можно ли поменять мощность или напряжение BACZ?
Для варианта 10 кВт на 220 В расчётные значения составляют 45,5 А и 4,8 Ом. Для вариантов 5 и 15 кВт на 380 В ток составляет соответственно 13,2 и 39,5 А; нагрузку на оболочку и длину проверяем под среду.
Можно ли изготовить петлеобразный ТЭН без маркировки?
Для исполнения с параметрами BACZ 10 кВт, 380 В потребуются сведения о среде, длине трубки, форме и габаритах петли после гибки, а также о креплении. Без маркировки эти данные нужно указать отдельно.
Можно ли использовать BACZ 6432 006 для масла?
В названии BACZ указана жидкость, поэтому для работы с маслом нужно согласовать исполнение отдельно. Для этого варианта можем изготовить оболочку из чёрной или нержавеющей стали и заложить удельную мощность ниже, чем для воды.
Подойдёт ли BACZ 6432 006 к моему оборудованию?
Параметров 10 кВт и 380 В недостаточно, чтобы подтвердить посадку. Сверьте петлю, её длину, габариты после гибки и крепление; ТЭНБР-3/4/5-1¼″, ТЭНБ, «Северс Плюс Премиум» и «Старт-М2» приведены как примеры оборудования, а не как подтверждённые места установки BACZ.
