Характеристики
| Мощность, нижняя граница | 200 Вт |
|---|---|
| Мощность, верхняя граница | 300 Вт |
| Мощность | 0,3 кВт |
| Напряжение | 220 В |
Расчёт по мощности и напряжению
| Расчётный ток | 1,4 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 161,3 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.

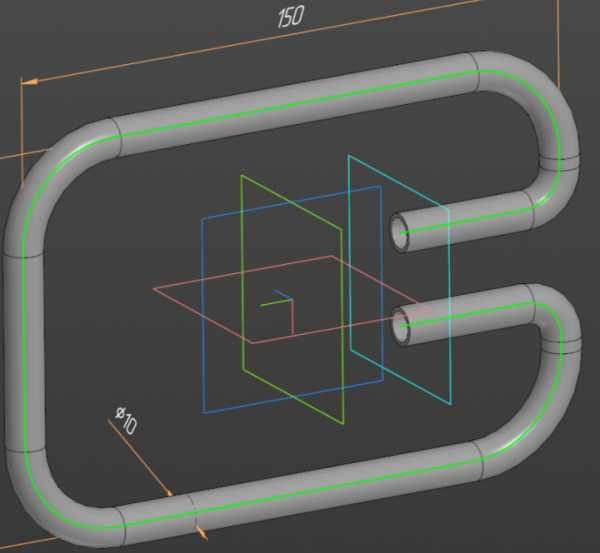

Снимите размеры до гибки и после неё
Для подбора ТЭН по размерам укажите развёрнутую длину трубки и габариты после гибки. Габаритная длина и расстояние между участками помогают проверить, войдёт ли нагреватель в узел.
Также нужны диаметр трубки, длина холодной зоны и форма изгиба. Если элемента нет в наличии, трубчатый электронагреватель можно изготовить по эскизу или образцу.
- Развёрнутая длина и форма после гибки
- Высота и расстояние между параллельными участками
- Диаметр трубки и длина холодной зоны
- Тип крепления и резьба штуцера, если он предусмотрен
Что проверить в маркировке ТЭН
Сверяйте обозначение целиком и не делайте вывод о посадке только по напряжению или мощности. В каталожном названии этой модели указаны 220 В и диапазон 200-300 Вт, но не форма, размеры и тип крепления.
При чтении обозначения ТЭН по ГОСТ 13268-88 сопоставьте маркировку со старого элемента с фактическими размерами и заданием на замену. Если маркировка не читается, приложите фото и замеры.
- Найдите маркировку у вывода или на штуцере
- Сверьте напряжение и мощность с данными оборудования
- Проверьте форму, размеры и крепление отдельно
Причину раннего отказа ищите в условиях установки
Перед заменой ТЭН в баке очистите место крепления от грязи, накипи и ржавчины. Отложения мешают посадке, могут вызвать перекос или протечку.
При подборе сверяйте среду, мощность, напряжение и геометрию. Нельзя переносить ТЭН в другой узел без проверки этих параметров.
- Очистить посадочное место перед монтажом
- Сопоставить крепление и размеры со старым элементом
- Указать среду, в которой работает нагреватель
Расчётные ток и сопротивление
В расчёте указаны ток 1,4 А и сопротивление в рабочем режиме 161,3 Ом. Ток используйте как исходный параметр при проверке электрического подключения.
Этих данных недостаточно, чтобы назвать сечение провода или номинал автомата: для такого выбора нужны параметры всей цепи.
Для группы в трёхфазной сети выбирайте звезду
ТЭН на 220 В при групповом подключении к сети 380/220 В собирают по схеме «звезда»: каждый элемент подключается между фазой и нулём звезды. Для равномерной нагрузки выбирают количество ТЭН, кратное 3.
При соединении звездой мощность каждой ветви должна быть одинаковой. ТЭН на 380 В подключают по схеме «треугольник».
- Один ТЭН подключают с учётом его напряжения и параметров сети
- Для группы ТЭН на 220 В применяют схему «звезда»
- Перед сборкой проверьте одинаковую мощность ветвей
Какие данные нужны для ТЭН на заказ
Для расчёта и изготовления по чертежу заказчика пришлите маркировку или фото старого нагревателя, размеры, мощность и напряжение. Если образца нет, укажите форму и габариты узла.
Для подбора ТЭН также сообщите среду и тип крепления. Это поможет проверить, подходит ли посадка и какие параметры нужно учесть в исполнении.
- Маркировка или фото старого ТЭН
- Развёрнутая длина, форма после гибки и диаметр трубки
- Мощность, напряжение и рабочая среда
- Тип крепления и размеры посадочного места
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему оборудованию?
По каталожному названию известны напряжение 220 В и мощность 200-300 Вт. Для проверки совместимости нужны размеры, форма и тип крепления.
Можно ли изготовить ТЭН по старому образцу без маркировки?
Да, для подбора приложите фото и сообщите размеры, форму после гибки, мощность, напряжение и среду. Также укажите тип крепления.
Можно ли установить этот ТЭН для воды, воздуха или масла?
Не выбирайте исполнение только по напряжению и мощности. Укажите рабочую среду, чтобы проверить материал оболочки и условия применения.
Как проверить старый ТЭН перед заменой?
Сверьте маркировку, размеры, форму, крепление, напряжение и мощность с параметрами оборудования. Если маркировка отсутствует или не читается, приложите фото элемента.
Что прислать для расчёта ТЭН по размерам?
Нужны маркировка или фото старого ТЭН, развёрнутая длина, форма после гибки, диаметр трубки, мощность, напряжение, среда и тип крепления.
Как подключить несколько ТЭН на 220 В к трёхфазной сети?
Их собирают по схеме «звезда», подключая каждый элемент между фазой и нулём звезды. Для равномерной нагрузки по фазам выбирают количество элементов, кратное 3, и одинаковую мощность ветвей.
