Характеристики
| Тип | ТЭН |
|---|---|
| Исполнение | Фторопластовый |
| Напряжение питания | 220 В |
| Мощность | 2,5 кВт |
| Напряжение | 220 В |
Как расшифровать параметры фторопластового ТЭН
В обозначении товара фторопластовый ТЭН описан мощностью 2,5 кВт и напряжением питания 220 В. Для этих данных расчёт даёт ток 11,4 А и сопротивление в рабочем режиме 19,4 Ом. Эти значения относятся именно к варианту 2,5 кВт на 220 В: если изменить мощность или напряжение, электрическую часть нужно пересчитать. В названии не приведены длина, диаметр, форма, холодная зона и тип крепления, поэтому их нельзя считать заданными. Для заказа трубчатого электронагревателя с конкретной посадкой добавьте к мощности и напряжению габариты, способ установки и условия работы. Так тэн по размерам будет описан с учётом реального узла, а не только электрической маркировки.
Расчёт по мощности и напряжению
| Расчётный ток | 11,4 А |
|---|---|
| Расчётное сопротивление в рабочем режиме | 19,4 Ом |
Формулы: ток I = P / U, сопротивление R = U² / P, удельная поверхностная мощность = P / (π · d · активная длина). Пределы удельной мощности и коды среды по ГОСТ 13268-88. Сопротивление холодного ТЭН, измеренное мультиметром, может отличаться от расчётного.
Какие исполнения можно задать для ТЭН 2,5 кВт, 220 В
Для исходной позиции заданы фторопластовое исполнение, 2,5 кВт и 220 В; другие конструктивные решения можно указать отдельно в заказе.
- Сейчас обозначено питание 220 В при мощности 2,5 кВт → по заказу можем изменить мощность и напряжение. При сохранении габаритов новая мощность меняет удельную нагрузку на оболочку, поэтому пересчитываем её под рабочую среду.
- В каталожном названии указано фторопластовое исполнение, но материал оболочки отдельно не назван → по заказу можем выполнить оболочку из чёрной стали, нержавеющей стали или меди, а также предусмотреть цинковое или фторопластовое покрытие.
- Крепление позиции 2,5 кВт, 220 В в названии не описано → по заказу можем поставить штуцер с гайкой или выполнить фланцевое крепление. В задании обозначьте тип посадки и нужные размеры.
- Выводы для этой мощности и напряжения не указаны → по заказу можем сделать контактный стержень с резьбой М4, М5 или М6 и гайками либо вывод проводом в термостойкой изоляции. Положение и длину холодной зоны задайте отдельно.
- Форма нагревателя 2,5 кВт, 220 В в каталожной строке не приведена → по заказу доступны прямое, U-, M-, W-образное исполнения, спираль, скрепка или форма по эскизу. Укажите развёрнутую длину и требуемые габариты после гибки.
- Дополнительные устройства для исходного ТЭН не указаны → по заказу можем установить встроенный термовыключатель или термостат.
Расчётные варианты для этой мощности и напряжения
Для фторопластового ТЭН 2,5 кВт на 220 В расчётный ток составляет 11,4 А, сопротивление в рабочем режиме - 19,4 Ом. Это исходная точка для сопоставления с другими вариантами. При изменении электрических параметров не следует использовать эти значения как готовые для нового исполнения: ток и сопротивление зависят от заданных мощности и напряжения. Геометрия нагревателя в каталожном названии отсутствует, поэтому размеры для любого расчётного варианта нужно согласовать отдельно.
Если оставить мощность 2,5 кВт, но задать питание 380 В, ток будет 6,6 А, а сопротивление спирали - 57,8 Ом. При этом размеры остаются прежними, спираль пересчитываем. Для заказа укажите именно 380 В, сохраняя требуемую геометрию, а не рассматривайте изменение как простую замену питающей сети. Для группы нагревателей на 220 В в трёхфазной сети 380/220 В применяют схему звезда: напряжение между фазой и нулём звезды составляет 220 В. При таком подключении мощность всех трёх ветвей задают одинаковой, чтобы распределение нагрузки по фазам было равномерным.
Вариант 1,2 кВт на 220 В даёт ток 5,5 А. Если длину оставить прежней, нагрузка на оболочку изменится в 0,48 раза по отношению к варианту 2,5 кВт. Это число показывает разницу между мощностями, но само по себе не подтверждает, что прежняя длина подходит для конкретной среды. Если выбираете 1,2 кВт при сохранении 220 В, укажите условия работы: длину нужно проверить с учётом среды и требуемого теплового режима.
Для мощности 3,8 кВт на 220 В расчётный ток составит 17,3 А. При той же длине нагрузка на оболочку изменится в 1,52 раза, поэтому длину также проверяют под среду. По сравнению с исходными 2,5 кВт на 220 В это вариант с большей мощностью и током, но не с автоматически сохранёнными условиями нагрева. В задании зафиксируйте, что нужно сохранить размеры, если это требование, и сообщите среду работы. Тогда расчёт мощности ТЭН можно рассматривать вместе с длиной и условиями эксплуатации, а не отдельно от них.

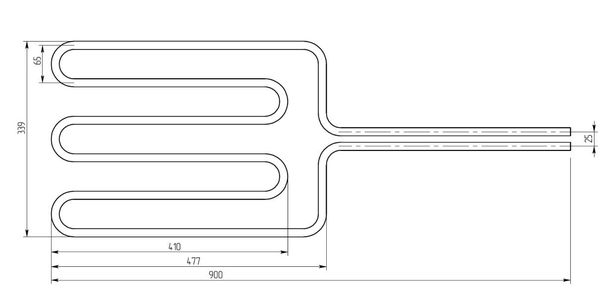

Как нанести параметры на эскиз этого ТЭН
На эскизе обозначьте фторопластовое исполнение и исходные электрические данные: 2,5 кВт, 220 В. Если нужен другой расчётный вариант, запишите его как отдельное требование: 2,5 кВт на 380 В, 1,2 кВт на 220 В или 3,8 кВт на 220 В. Для этих вариантов токи составляют соответственно 6,6 А, 5,5 А и 17,3 А; для 2,5 кВт на 380 В сопротивление спирали - 57,8 Ом. Так можно отличить исходное исполнение от вариантов с изменёнными параметрами.
Покажите на эскизе геометрию, важную для установки: развёрнутую длину, форму, габариты после гибки, а при необходимости радиус гиба и межосевое расстояние. Отдельно отметьте крепление и расположение выводов. Если выбран не исходный вариант 2,5 кВт на 220 В, укажите среду: при изменении мощности нагрузка на оболочку меняется, а длину проверяют под условия работы. Материал оболочки или покрытие также обозначьте отдельно, поскольку каталожное название не задаёт их точную спецификацию.
Какие данные подготовить для заказа ТЭН 2,5 кВт, 220 В
В заявке подтвердите фторопластовое исполнение, 2,5 кВт и 220 В либо перечислите отличия от этих данных. Для подбора геометрии и установки приложите сведения, которых нет в названии позиции.
- Маркировку, если она сохранилась: сравните с исходным обозначением 2,5 кВт и 220 В.
- Для этой позиции задайте развёрнутую длину, диаметр трубки и форму; если ТЭН изогнут, добавьте габариты после гибки.
- Если требуются значения, отличные от 2,5 кВт и 220 В, укажите нужные мощность и напряжение.
- Опишите среду работы: вода, неподвижный воздух, воздух с обдувом или масло; эти данные нужны для оценки нагрузки на оболочку и длины.
- Для ТЭН 2,5 кВт, 220 В укажите нужное крепление: штуцер с гайкой либо фланец, а также размеры посадочного места.
- Приложите модель оборудования или фото установленного нагревателя, если важно учесть его форму и расположение.
Вопросы
Можно ли для фторопластового ТЭН 2,5 кВт, 220 В выбрать другую резьбу или крепление?
Да. Для этой позиции по заказу можем сделать штуцер с гайкой или фланец. Укажите нужную резьбу и размеры места установки.
Можно ли изменить выводы или холодную зону у ТЭН 2,5 кВт?
Да. Для варианта 2,5 кВт на 220 В доступны контактный стержень с резьбой М4, М5 или М6 и гайками либо провод в термостойкой изоляции. Длину холодной зоны задайте в заказе.
Можно ли изменить мощность или напряжение, оставив габариты ТЭН?
Можно рассмотреть такие варианты с пересчётом. Например, при 2,5 кВт на 380 В ток составит 6,6 А, сопротивление спирали - 57,8 Ом; размеры остаются прежними, спираль пересчитываем.
Можно ли сделать ТЭН 2,5 кВт на 220 В без маркировки старого нагревателя?
Да, если известны необходимые данные для установки. Подтвердите фторопластовое исполнение, 2,5 кВт и 220 В, а также задайте длину, форму, крепление и выводы.
Подойдёт ли фторопластовый ТЭН 2,5 кВт на 220 В для другой среды?
Это нельзя определить только по мощности и напряжению. Например, у варианта 1,2 кВт на 220 В нагрузка на оболочку при той же длине меняется в 0,48 раза, а длину нужно проверить под указанную среду.
Подойдёт ли этот ТЭН 2,5 кВт, 220 В к моему оборудованию?
В названии указаны фторопластовое исполнение, мощность 2,5 кВт и напряжение 220 В, но нет геометрии и крепления. Для сопоставления с оборудованием нужны длина, форма, посадочные размеры и расположение выводов.
