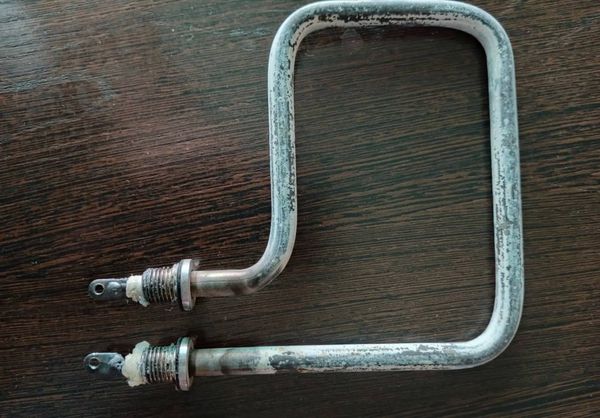

ТЭН для подогрева воды, трубка 10 мм, длина 150 мм, резьба 14×1,5

Характеристики

Где стоит такой нагреватель

Трубка 10 мм и сухое включение: причины отказа

В этом исполнении указаны трубка диаметром 10 мм, длина и ширина 150 мм, шайба 20 мм и резьба 14×1,5. Эти параметры позволяют сверить геометрию и крепление, но не сообщают мощность, напряжение, материал оболочки или форму рабочей части. Поэтому причину отказа ТЭН оценивают по состоянию снятого элемента и условиям его работы, а не выводят только из резьбы и размеров.

Отложения на трубке меняют теплообмен между оболочкой и водой. Если на нагревательной части заметен слой накипи, его состояние следует учитывать при разборе отказа и выборе режима обслуживания. Само наличие отложений не объясняет каждый случай перегорания: важно отличать их влияние от перегрева при работе без воды и от механического повреждения трубки диаметром 10 мм.

• Сухой ход возникает, когда нагреватель включают без достаточного количества воды. В этом режиме спираль перегревается, внутренний изолирующий наполнитель может растрескаться, оболочка меняет цвет и размягчается. Для ТЭН с рабочей частью длиной 150 мм до включения необходимо обеспечить предусмотренное для оборудования заполнение водой.
• Если на трубке 10 мм есть отложения, не следует считать их единственной причиной отказа. Осмотрите и саму оболочку, и участок крепления с резьбой 14×1,5: состояние трубки и посадочного места относятся к разным частям узла.
• Шайба диаметром 20 мм указана в каталожном названии, но назначение и тип уплотнительного материала там не обозначены. При замене проверьте устройство соединения в оборудовании: одна шайба заданного диаметра не подтверждает герметичность. Тип прокладки ТЭН по названию определить нельзя.
• В справочнике оборудования есть разные нагревательные узлы: поилка Farm Innovators HRB-20, водяной нагреватель Elecro Flow Line Titan, а также предпусковые подогреватели 14ТС-10 и LongFei BT-8004. В последних моделях электрический элемент используется для розжига, а не как погружной водяной нагреватель. Поэтому назначение узла нужно сверять вместе с параметрами ТЭН, включая трубку 10 мм и резьбу 14×1,5.

Замена ТЭН с резьбой 14×1,5

При замене сверяйте известные параметры этого исполнения: трубка диаметром 10 мм, длина и ширина 150 мм, шайба 20 мм, резьба 14×1,5. Мощность, напряжение, форма и материал оболочки в каталожном названии не указаны. Для подбора их нужно установить отдельно по маркировке старого нагревателя или сведениям об оборудовании.

1. Перед снятием ТЭН обесточьте оборудование и исключите включение нагрева во время работ. Учитывайте, что нагреватель предназначен для подогрева воды: приведите узел в безопасное для обслуживания состояние.
2. Извлеките старый элемент способом, предусмотренным конструкцией оборудования. Не используйте трубку диаметром 10 мм или резьбовую часть 14×1,5 как точку для приложения чрезмерного усилия.
3. Сравните геометрию снятого элемента с новым: длину и ширину 150 мм, диаметр трубки 10 мм, шайбу 20 мм и резьбу 14×1,5. Отдельно проверьте форму рабочей части, поскольку в названии она не обозначена.
4. Уточните электрические параметры и материал оболочки. Для этого ТЭН они не приводятся в каталожном названии; совпадение трубки и резьбы не подтверждает совпадение мощности и напряжения.
5. Осмотрите посадочное место и сопрягаемые поверхности крепления. Если конструкция узла не соответствует шайбе 20 мм или резьбе 14×1,5, не устанавливайте нагреватель только на основании совпадения диаметра трубки.
6. Установленный ТЭН проверьте в штатном режиме оборудования, соблюдая его инструкцию. Для нагревателя воды рабочую ёмкость заполняют до включения: работа без воды может перегреть спираль и повредить оболочку.

Как изменить исполнение ТЭН 150 мм по заказу

У каталожного исполнения заданы трубка 10 мм, длина и ширина 150 мм, шайба 20 мм и резьба 14×1,5. При заказе можно указать, какие параметры нужно изменить для установки в конкретный узел.

• Крепление: в названии указаны резьба 14×1,5 и шайба диаметром 20 мм, но тип штуцера не раскрыт → по заказу делаем штуцер с гайкой с метрической резьбой М14×1,5, М16×1,5, М18×1,5, М22×1,5, М24, М26 или М28, а также с трубной резьбой G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2; возможно крепление на фланце. В заявке укажите требуемое крепление и резьбу.
• Выводы: каталожное название задаёт трубку 10 мм и габариты 150 мм, но не указывает тип выводов → по заказу выполняем контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Длину контактной части и холодной зоны согласуют под подключение.
• Оболочка: для исполнения с резьбой 14×1,5 материал не указан → по заказу доступны медь, нержавеющая сталь AISI 304 или 12Х18Н10Т для воды. Если вода жёсткая или солёная, для этой трубки можно заказать оболочку из AISI 316 либо титана; материал готового ТЭН в каталожном названии не обозначен.
• Мощность и напряжение: в карточке для трубки 10 мм и габаритов 150 мм эти значения не приведены → по заказу доступны мощности от 100 Вт и напряжения 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. При сохранении размеров удельную нагрузку оболочки рассчитывают с учётом среды.
• Форма и длина: названы длина и ширина 150 мм, но форма трубки не задана → по заказу делаем прямое, U-, W-, M- или Г-образное исполнение, скрепку, кольцо, спираль либо оребрённый вариант. Можно согласовать развёрнутую длину, радиус гиба и межосевое расстояние.
• Дополнительно: в названии ТЭН с шайбой 20 мм термозащита не указана → по заказу можем добавить встроенный термовыключатель или термостат.

Где применяют подобные трубчатые ТЭН для воды

Трубчатые электронагреватели со сходным назначением используют в водяных лабораторных банях: они помогают термостатировать пробы, нагревать реактивы и поддерживать условия для инкубации пробирок и колб. Подобные ТЭН применяют также в промышленных бойлерах ГВС для нагрева водопроводной воды и в теплоаккумуляторах, где вода служит теплоносителем и запасает тепло. У изделия из этой карточки указаны трубка 10 мм, длина и ширина 150 мм, шайба 20 мм и резьба 14×1,5; по этим параметрам нельзя подтвердить его установку в конкретную модель оборудования.

При затирании солода и варке сусла в домашних и мини-пивоварнях подобные трубчатые ТЭН нагревают сусло напрямую либо воду отдельного контура. В электропарогенераторах вода нагревается до кипения для получения технологического пара, а в аквариумных нагревателях поддерживают температуру пресной или морской воды. В справочнике приведены модели Farm Innovators HRB-20 и Elecro Flow Line Titan, но их конструкция не подтверждает совместимость с ТЭН длиной 150 мм и резьбой 14×1,5. Подбор делают по параметрам узла, а не только по тому, что в обоих случаях нагревается вода.

Что прислать для подбора ТЭН с трубкой 10 мм

Для замены нужно подтвердить не только трубку диаметром 10 мм, размеры 150 мм, шайбу 20 мм и резьбу 14×1,5, но и характеристики, которых нет в названии: мощность, напряжение, материал оболочки и форму рабочей части. Если часть параметров неизвестна, приложите фотографии снятого элемента и оборудования.

Модель оборудования помогает определить назначение узла, но не заменяет сравнение самого нагревателя. Например, в 14ТС-10, 14ТС-10-12 и LongFei BT-8004 электрический элемент относится к узлу розжига, а не к погружному подогреву воды. У ТЭН из этой карточки назначение водяное, а известные размеры и крепление - трубка 10 мм, 150 мм и резьба 14×1,5.

• Фото маркировки старого ТЭН или её точная запись; если маркировки нет, сообщите модель оборудования.
• Фотографии нагревателя целиком, трубки диаметром 10 мм и места крепления с резьбой 14×1,5.
• Известные параметры старого элемента: мощность, напряжение, материал оболочки и форма.
