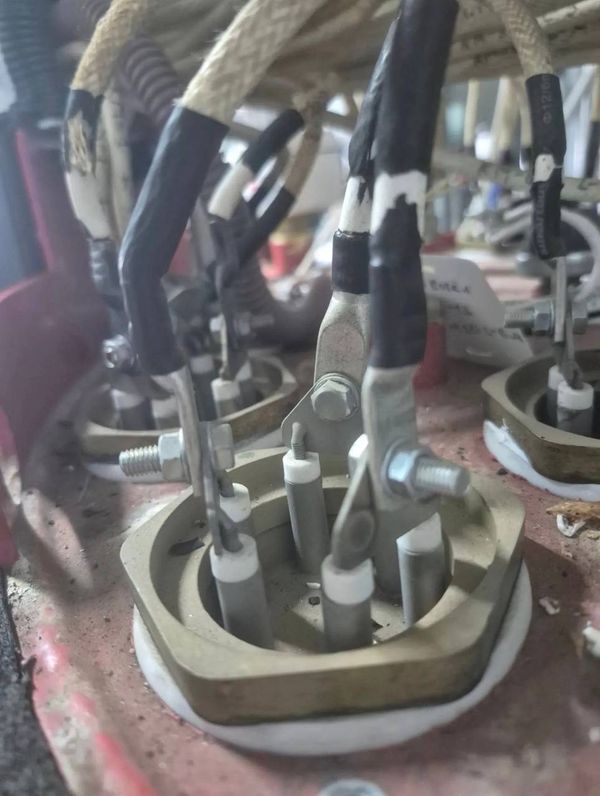

БТЭН 25 кВт, 400 В, длина 870 мм, резьба 2, AISI 316L

Характеристики

Где стоит такой нагреватель

Что проверить, если нагреватель стоит в линии КИП

В справочнике среди оборудования с электрообогревом указаны предызолированные импульсные трубки. В таких узлах электрический спутник проложен вдоль трубки, под теплоизоляцией и защитной оболочкой. Каталожный БТЭН описан иначе: у него указаны мощность 25 кВт, напряжение 400 В, длина 870 мм, посадочная резьба 2 и материал трубки AISI 316L. До подбора выясните, что именно установлено в оборудовании: спутник или резьбовой трубчатый электронагреватель.

Для линии КИП в справочнике перечислены РИЗУРПАК-Э, РИЗУРПАК-З и РИЗУРПАК-И. Это оборудование с электрическим спутником, а не подтверждение того, что БТЭН 25 кВт, 400 В и длиной 870 мм подходит для его замены. Совпадение напряжения или материала не заменяет проверки конструкции и посадки.

• В импульсной линии спутник расположен вдоль трубки под защитными слоями. У этого БТЭН длина 870 мм и посадочная резьба 2. Сравните конструкцию и место установки прежнего элемента, а не только его длину.
• Для узлов с электрическим спутником указаны механические повреждения при монтаже или демонтаже трубопровода, нарушение целостности изоляционной оболочки и попадание влаги. Это причины отказа описанного узла, а не сведения об отказах данного БТЭН.
• Проверьте, совпадает ли тип прежнего элемента с резьбовым БТЭН. Если в оборудовании установлен гибкий спутник, мощность 25 кВт, напряжение 400 В и резьба 2 сами по себе не определяют подходящую замену.
• При запросе на замену укажите модель оборудования и приложите фото узла. Так можно сопоставить БТЭН длиной 870 мм с фактической конструкцией и не принять электрический спутник за резьбовой нагреватель.

Порядок замены БТЭН длиной 870 мм

Перед заменой сопоставьте параметры нового БТЭН с прежним элементом и требованиями оборудования. Для этой позиции известны мощность 25 кВт, напряжение 400 В, длина 870 мм, посадочная резьба 2 и материал трубки AISI 316L; форма и устройство выводов в названии не приведены.

1. Отключите питание оборудования и подготовьте узел к работам в соответствии с его документацией. До демонтажа отметьте положение прежнего нагревателя относительно посадочного места.
2. Снимите старый элемент так, чтобы не повредить резьбу или фланец оборудования. Если нагреватель изогнут, зафиксируйте форму и расположение его участков до снятия.
3. Сверьте прежний элемент с БТЭН: проверьте мощность 25 кВт, напряжение 400 В, длину 870 мм, посадочную резьбу 2 и материал AISI 316L. Дополнительно сопоставьте диаметр трубки, форму, выводы и габариты после изгиба, если эти параметры важны для посадки.
4. Уточните, соответствует ли посадка резьбе 2 и подходит ли длина 870 мм по месту установки. Если отличаются крепление или форма, закажите подходящее исполнение, а не компенсируйте несовпадение усилием при монтаже.
5. После подбора установите нагреватель без перекоса и проверьте крепление. Испытание работы проводите по документации оборудования: совпадение резьбы не подтверждает электрическую совместимость.

Какие исполнения можно изменить по заказу

Исходные параметры этого БТЭН: 25 кВт, 400 В, длина 870 мм, резьба 2, трубка AISI 316L. Если нужен тэн на заказ, укажите, какие параметры требуется сохранить, а какие изменить.

• Крепление: у этой позиции посадочная резьба 2 → по заказу выполняем штуцер с гайкой или фланец. Можно выбрать метрическую резьбу М14х1,5, М16х1,5, М18х1,5, М22х1,5, М24, М26, М28 либо трубную G1/2, G1, G1 1/4, G1 1/2, G2 или G2 1/2. Укажите размер посадочного места, чтобы подобрать исполнение вместо резьбы 2.
• Выводы: в каталожном описании БТЭН указаны длина 870 мм и электрические параметры 25 кВт, 400 В, но не тип подключения → по заказу делаем контактный стержень с резьбой М4, М5 или М6 и гайками либо выводы проводом в термостойкой изоляции. Для выбора сообщите, какие выводы нужны именно для вашего узла.
• Материал: сейчас указана трубка AISI 316L → по заказу изготавливаем оболочку из чёрной стали (сталь 10), AISI 304, AISI 316, 12Х18Н10Т, жаропрочной стали, меди или титана. Для исполнения БТЭН также доступны покрытия цинком и фторопластом; материал выбирают с учётом рабочей среды.
• Мощность и напряжение: исходное исполнение - 25 кВт, 400 В → по заказу задаём мощность от 100 Вт и напряжение 12, 24, 36, 48, 110, 220, 230, 380 или 400 В. Для исходного режима расчётный ток составляет 62,5 А, а сопротивление в рабочем режиме - 6,4 Ом.
• Если сохранить длину 870 мм, но изменить мощность, нагрузку на оболочку нужно проверить под среду. Для 12,5 кВт на 400 В расчётный ток равен 31,2 А, нагрузка на оболочку при той же длине изменится в 0,5 раза. Для 37,5 кВт на 400 В ток составит 93,8 А, а нагрузка изменится в 1,5 раза. Вариант 25 кВт на 220 В даёт ток 113,6 А и сопротивление спирали 1,9 Ом; спираль пересчитываем, размеры остаются.
• Форма и дополнительное оснащение: форма в названии БТЭН не указана → по заказу делаем прямое, U-, W-, M-, Г-образное, оребрённое исполнение, «скрепку», кольцо, спираль или вариант по эскизу. Можно также заказать встроенный термовыключатель или термостат.

Где применяют подобные трубчатые ТЭН

Подобные трубчатые ТЭН применяют в электрических воздушно-тепловых завесах и подвесных промышленных тепловентиляторах: они нагревают воздух с принудительным обдувом. В термоупаковочном туннеле горячий воздушный поток усаживает плёнку на упаковке. Для БТЭН мощностью 25 кВт, напряжением 400 В и длиной 870 мм эти примеры не заменяют подбора по конструкции и условиям работы.

Подобные нагреватели используют в холодильниках и морозильниках No Frost для оттайки инея на испарителе, в промышленных инкубаторах для поддержания температуры воздуха и в обогревателях стрелочного перевода для нагрева металлических элементов. Среда и способ передачи тепла в этих узлах различаются. При заказе БТЭН с трубкой AISI 316L укажите, что нагревается и как расположен элемент.

Что сообщить для подбора по образцу

Чтобы подобрать тэн по размерам или изменить исполнение БТЭН 25 кВт, 400 В, длиной 870 мм и с посадочной резьбой 2, передайте сведения о прежнем элементе и месте установки. Если маркировка сохранилась, приложите её фото или перепишите обозначение.

• Развёрнутую длину, диаметр трубки, форму и размеры после гибки, если прежний элемент был изогнут.
• Мощность и напряжение прежнего нагревателя; отдельно укажите, нужно ли сохранить значения 25 кВт и 400 В.
• Рабочую среду: воду, неподвижный воздух, воздух с обдувом или масло.
• Вид крепления и размеры посадочного места: резьбу, гайку или фланец; при необходимости - межосевое расстояние.
• Модель оборудования или фото старого нагревателя и места установки.

Варианты исполнения: расчёт для этого ТЭН
