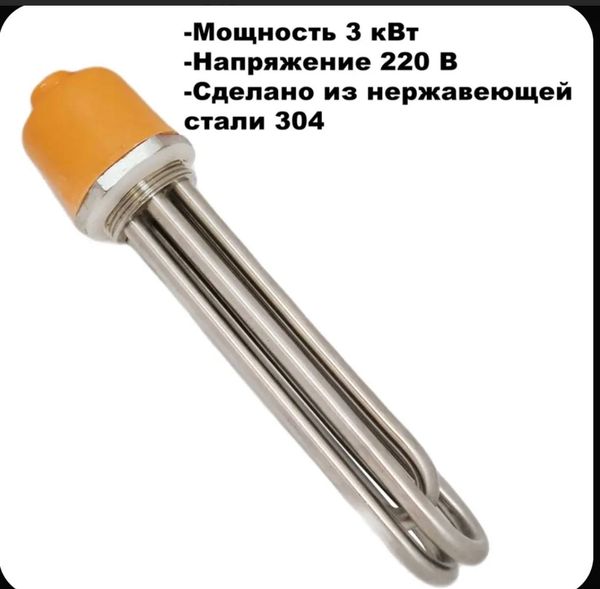

Характеристики
| Присоединение | резьбовое |
|---|---|
| Мощность | 3 кВт |
В каких водонагревателях встречается резьбовой ТЭН
Резьбовые ТЭН встречаются в водонагревательных баках Gorenje, Electrolux, AEG и Thermex. Это примеры марок из справочника, а не подтверждение совместимости данной позиции с конкретным оборудованием.
Подбор выполняют по посадочному размеру и маркировке старого ТЭН. По одному названию товара определить совместимость с баком нельзя.
- Сверьте маркировку и размеры нагревателя, который требуется заменить.
- Укажите модель оборудования или приложите фото старого ТЭН.
Изгиб и крепление задают по образцу
В названии этой позиции указано резьбовое присоединение, но тип резьбы и форма трубки не уточнены. Эти параметры нужно сверить со старым нагревателем и посадочным местом.
По заказу делают трубчатые ТЭН прямой формы, U, M, W, спираль, скрепку или по эскизу. Также можно задать крепление штуцером с гайкой либо на фланце.
- Не считайте резьбу штуцера известной, если она не указана в маркировке или чертеже.
- Для нестандартного ТЭН приложите эскиз с габаритами после гибки.
Как не повторить ошибку при замене
По одной мощности причину перегорания не определить. Перед заказом сверяют напряжение, мощность, рабочую среду и геометрию старого нагревателя.
Укажите, где работает ТЭН: в воде, неподвижном воздухе, воздухе с обдувом или масле. Это исходные данные для подбора, а не характеристика данной позиции.
- Не переносите параметры со старого нагревателя без проверки маркировки.
- Если часть обозначения не читается, приложите фото и измерения.
Что сообщает маркировка по ГОСТ 13268-88
В обозначении из примера ГОСТ «ТЭН-25А10/0,25Х127» код длины означает 250 мм, код А задаёт длину контактного стержня в заделке 40 мм, а число 10 указывает диаметр оболочки 10 мм.
Далее в примере указаны мощность 0,25 кВт, код среды Х для воды или слабого раствора щелочей и кислот, напряжение 127 В. Это пример чтения обозначения, а не маркировка данной позиции.
- Снимите маркировку у вывода или на штуцере целиком.
- Если обозначение повреждено, для подбора потребуются размеры и данные оборудования.
Какие размеры снять со старого нагревателя
Запишите развёрнутую длину или длину и форму после гибки, а также диаметр трубки. Габаритная длина после гибки и развёрнутая длина - разные исходные данные, поэтому по возможности укажите обе.
Отдельно отметьте длину холодной зоны или контактного стержня и расстояние между центрами крепёжных элементов, если оно есть.
- Сфотографируйте ТЭН целиком и отдельно место крепления.
- Не подменяйте измерения предположением о форме или посадочном размере.
Данные для расчёта и подбора
ТЭН по размерам подбирают по данным со старого образца или по эскизу. Если нужной маркировки нет, сообщите параметры оборудования и условия работы.
- Маркировка со старого ТЭН, мощность и напряжение.
- Развёрнутая длина, диаметр трубки, форма после гибки и длина холодной зоны.
- Рабочая среда: вода, воздух без обдува или с обдувом, масло.
- Тип крепления, межосевое расстояние, модель оборудования или фото старого нагревателя.
Где делаем
Собственный участок и контрактное производство. На видео гибка трубки, резка заготовок и партия из 500 трубчатых нагревателей: гибка на трубогибочном станке, контактная сварка креплений, упаковка.
Вопросы
Подойдёт ли этот ТЭН к моему водонагревателю?
По названию это подтвердить нельзя: нужны маркировка и размеры посадочного места. Резьбовые ТЭН встречаются в баках Gorenje, Electrolux, AEG и Thermex, но конкретные модели оборудования в исходных данных не указаны.
Можно ли сделать замену по старому образцу без маркировки?
Да, для подбора приложите фото и укажите развёрнутую длину, диаметр трубки, форму после гибки, мощность, напряжение и крепление. По этим данным можно рассмотреть ТЭН на заказ.
Можно ли использовать этот ТЭН в воде, воздухе или масле?
Совместимость данной позиции со средой в названии не указана. Пришлите данные о рабочей среде и условиях эксплуатации для подбора.
Как проверить старый ТЭН перед заменой?
Для подбора найдите маркировку у вывода или на штуцере и снимите основные размеры. Если маркировка не читается, приложите фото старого нагревателя и оборудования.
Что прислать для расчёта?
Нужны мощность, напряжение, среда, размеры и тип крепления. Также укажите модель оборудования или приложите фото и маркировку старого ТЭН.
Какие размеры важны при замене по старому образцу?
Снимите развёрнутую длину, диаметр трубки, форму и габариты после гибки, длину холодной зоны и параметры крепления. Если сохранилась маркировка, приложите её вместе с размерами.
